对具有黑洞效应的表格示例进行混合建模

文章来源：solidworks代理商-卓盛信息

混合建模结合了两种不同的建模技术：实体（当我们处理具有体积的对象时）和表面（具有无穷小的厚度的对象）。通常，使用混合建模是创建给定对象的最有效方法 - 仅使用实体可能不方便，并且曲面本身需要花费太多时间来创建模型。因此，混合建模可以分为几类：

• 用于修改实体的表面；

• 表面作为构造几何形状；

• 直接从表面创建固体；

• 一种建模类型与另一种建模类型之间的过渡自由度（例如，在移除实体的一个壁之后，我们只有表面，并且加厚壁会创建一个实体）。

介绍完之后，是时候举个例子了。我不会在这里讨论所有类别 - 我将专注于使用曲面修改实体。solidworks官网

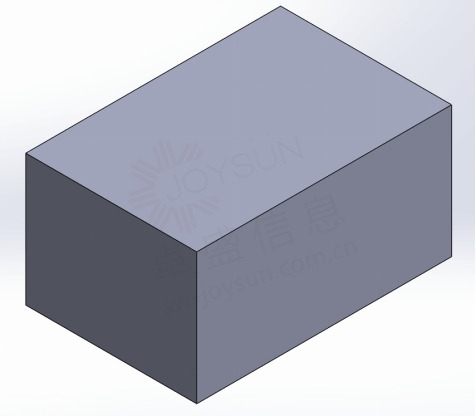

1）首先，我制作一个普通的长方体，我将使用经典的实体和曲面操作逐步处理它。

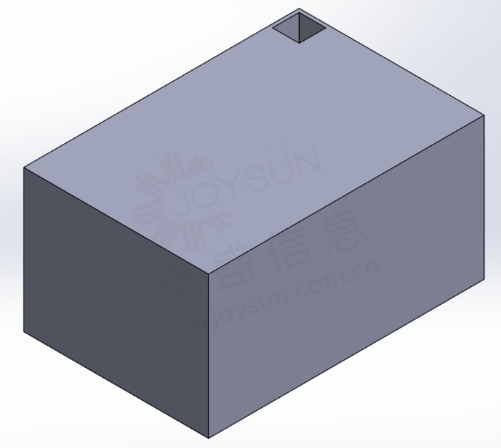

2）然后我切出一个方形的通孔。

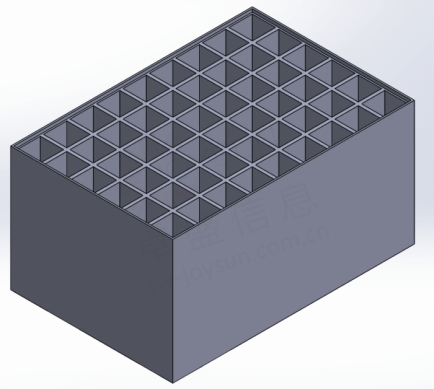

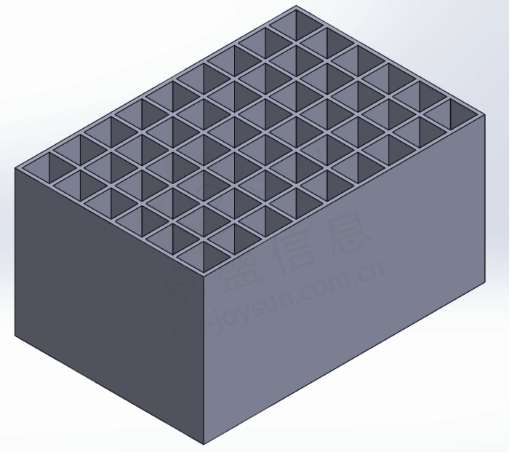

3）我使用两个方向的线性图案来填充表面。或者，您可以使用“填充图案”并选择剪切元素的形状和间距。使用填充图案时，无需先挤出切口。正版solidworks

4) 在下一步中，我使用实体对象顶部平面上的草图挤出切口，将外边缘移向中心。这将是我用来插入玻璃顶部的切口。

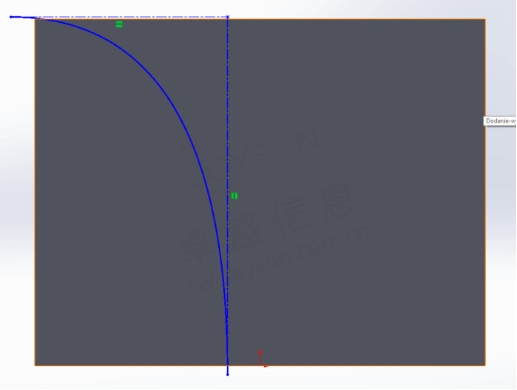

5）然后我在前平面或右平面上绘制草图并绘制“样条线”。这是下一步生成的表面将采用的形状。

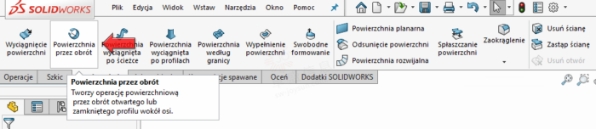

6) 我们使用“旋转曲面”操作生成曲面。

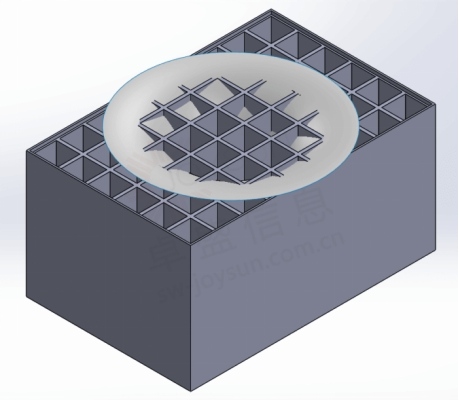

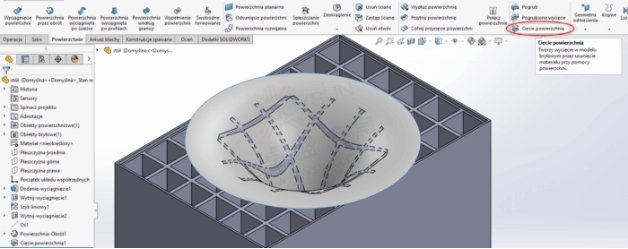

7) 现在将使用生成的表面来移除一些实体体积。使用“表面切割”功能，我们删除位于该表面上方的体积，获得以下效果。

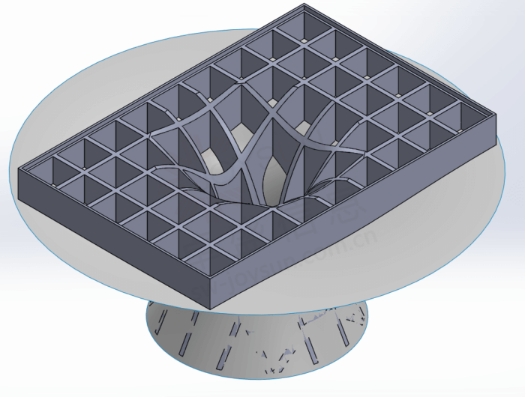

8) 我们重复生成用于切割的表面的操作，并将其放置在工作台之外。为了清晰起见，步骤“6)”中的表面已被隐藏。江苏solidworks

9）在下一步中，我删除了桌子上不必要的剩余碎片，并在切割表面的地方添加了圆角。

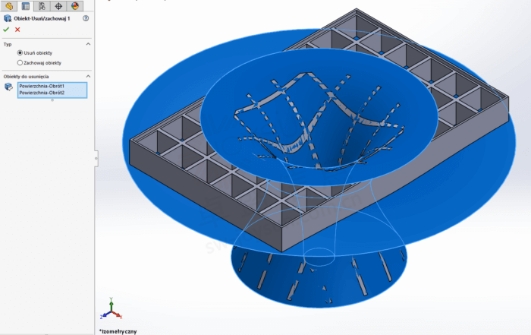

10）使用“删除/保留对象”，我删除了用于切割的两个表面。

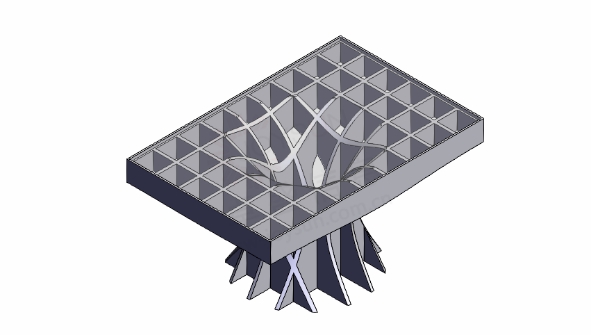

11）形状准备好。

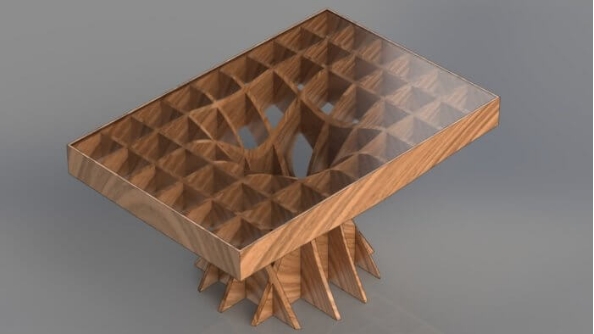

12）在最后一步中，我在模型中添加了玻璃和木材（胡桃木）的外观，结果如下。

一如以往，谢谢阅读，快乐阳光！——solidworks代理商（SOLIDWORKS 2024）
