SOLIDWORKS 删除孔特征说明

文章来源：solidworks代理商-卓盛信息

删除孔功能 是 SOLIDWORKS 中一个有效但有点难以捉摸的命令 ，可从曲面实体恢复闭合的内部轮廓。它与取消修剪曲面功能非常相似，因为它可以快速修补或填充修剪后的曲面几何体。南通solidworks

删除孔类似于删除面，但适用于曲面体。此命令通常比尝试使用“填充曲面”功能更简单、更高效。

访问删除孔命令

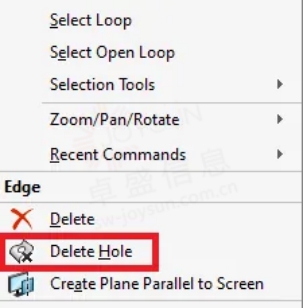

要使用“删除孔”命令，请选择要删除的边，单击鼠标右键，然后选择“删除孔”。然后，选择要修补的孔，如下所示。

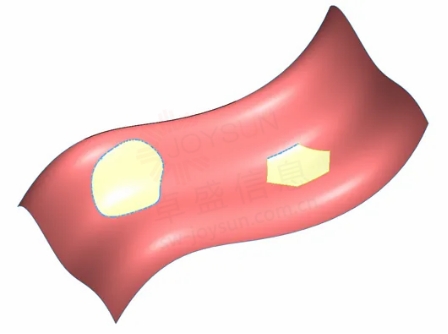

确认要填充的循环，该循环显示修补表面的黄色预览。

访问“删除孔”命令的第二种（也是更快的）方法是选择内部循环边缘，然后按删除键。此方法将提示删除整个特征或孔，选择 删除孔（CTRL-从多个循环中选择边以一次删除多个）。

小心不要删除某个特征或整个主体。环路几何形状不必是圆形，它可以是矩形或任何不规则形状。它只是不能位于曲面的外边缘。solidworks价格

选择“删除孔”的第三种方法是，如果您使用的是 SOLIDWORKS 2019 或 SOLIDWORKS 2020，请选择 “插入”、“曲面”、“删除孔” ，或者现在在“曲面 CommandManager”选项卡上找到删除孔特征。

您可以看到上面的几何图形现在是如何填充的，就好像它从未被修剪过一样。将“删除面” 与“删除孔” 结合 使用 是一种非常方便的方法，可以在没有要编辑或删除的直接特征的情况下删除几何体，例如 STEP 或 IGES 导入的几何体或任何其他非本地 SOLIDWORKS 文件。

此命令仅适用于表面模型，并且仅恢复内部循环。要将实体转换为曲面体，请使用 “删除面” 和 “删除” 选项（如果没有明显的选择，请选择要删除的平面）。 购买solidworks

移除所需曲面几何形状中的孔后，您可以将曲面体恢复为实体。如果它是一个实体，请使用“加厚”功能；如果它是多个曲面，请使用“编织曲面”功能（首先确保它是一个封闭的体积）。

外边缘的替代技术

当尝试修补曲面的外边缘时，请使用  带有 “外部边缘”选项的“取消修剪曲面”命令 。结果预览如下所示。

与大多数曲面建模一样，可能需要使用不同技术进行一些实验才能获得您想要的结果。
