SOLIDWORKS Composer 中的流动模拟

文章来源：solidworks代理商-卓盛信息

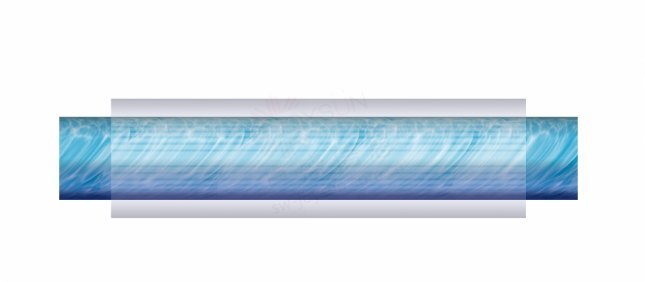

您见过在SOLIDWORKS Composer中创建的液体流动效果动画吗？这很简单。下面我将演示如何创建管道中流体流动的幻觉。

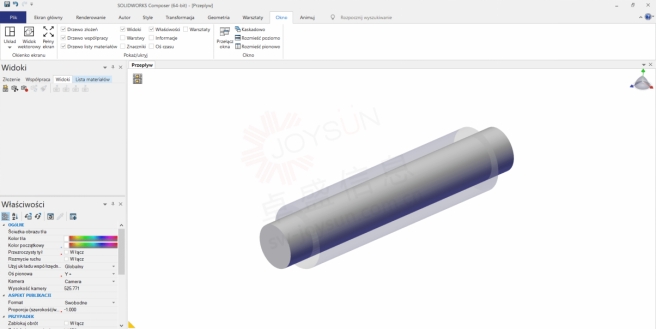

加载模型后，在第一步中，您应该将纹理应用于所选的演员，该纹理类似于液体的存在。在我们的例子中它将是水。请注意，我们正在动画模式 下工作。正版solidworks

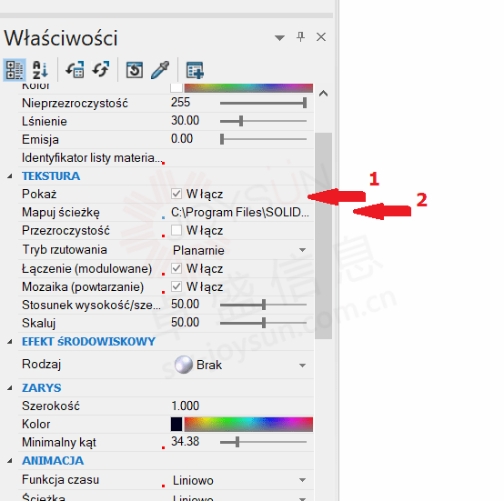

为此，我们选择演员，并在左侧的“属性”窗口中启用“显示纹理”，然后在“地图路径”部分中指示纹理在磁盘上的位置。

我们将纹理投影模式设置为 Cylindrical，此外，如果需要，我们可以使用 Scale和Height/Width Ratio缩放图像。最终结果如下所示。江苏solidworks

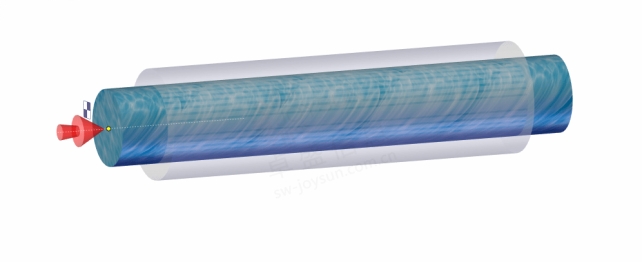

我们激活纹理工作室。在右侧面板中，选择“设置纹理投影轴”。我们指向侧壁来定义方向。

我们开始创建动画。因此，您必须启用Timeline。在时间0，我们激活第一个Camera Key。我们移动时间栏，例如移动到1 s。在创意工坊面板中，激活纹理翻译模式。我们将模型上的纹理动态移动所需的量。然后我们激活另一个相机键。我们再次将时间条移动一秒，再次运行纹理转换模式，将纹理移动给定的量并激活相机键。

一如以往，谢谢阅读，快乐阳光！——solidworks代理商（SOLIDWORKS 2024）
