木制玩具钟运动研究动画：SOLIDWORKS 教程

文章来源：solidworks代理商-卓盛信息

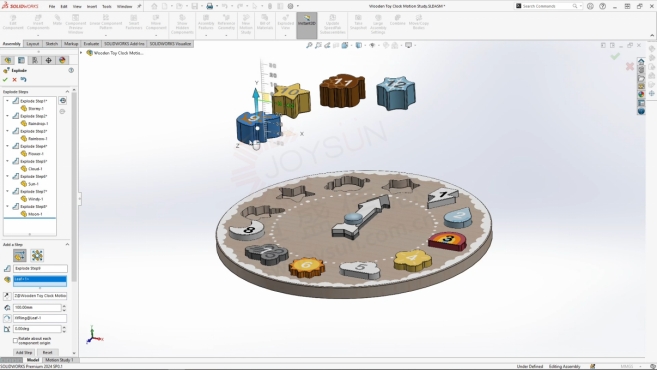

我开始组装，将所有数字块从时钟中提升 100 毫米，准备创建分解图。这样，我选择了从数字 1 开始的每个形状，然后用箭头向下拖动它们以选择 Y 轴作为移动方向，然后输入 100mm 将块放回底座部分。我按数字顺序一次重复这个，直到所有形状都回到时钟底座部分的内部。solidworks官网

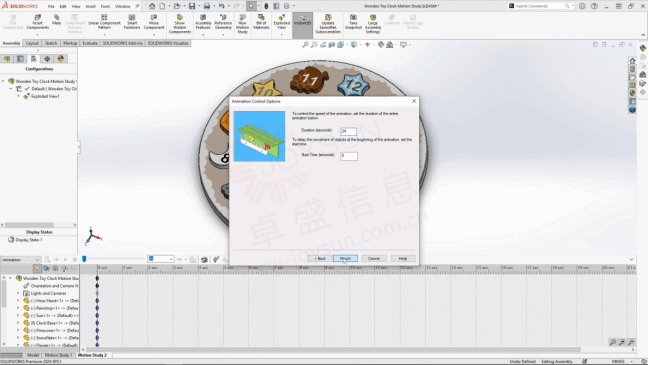

转到运动研究，我的研究类型是动画，从这里我可以选择动画向导图标，并使用爆炸选项我可以输入动画的持续时间，在本例中为 24 秒，开始时间为零秒，然后选择完成。您应该看到动画关键点出现在研究中。

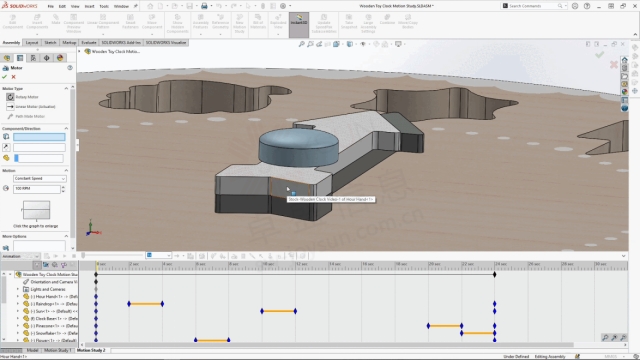

为了旋转时钟指针，我使用了电机。为了确保指针从时钟中心转动，我使用了连接到时钟销的指针的圆形切割面。当您看不到要选择的面孔时，我建议右键单击并使用选择其他功能，每次右键单击面孔都会将其删除，您可以执行此操作，直到您或您需要的实体变得可见。

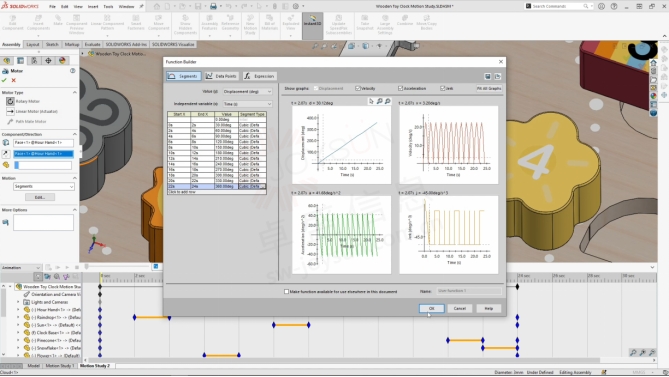

从时针开始，选择旋转方向，当然是顺时针运行，在运动下拉菜单下，我选择了段，当函数生成器打开时，我可以看到跟踪位移和速度随时间变化的所有段图。我需要确保位移上有“值 Y”，即度数，以及时间上的“自变量 X”（以秒为单位）。对于表格，我添加了第一行，并在零秒时启动电机，然后在两秒时启动电机。这个时间差决定了旋转输入度数所需的时间，对于时针，我需要指针从 12 点移动到 1，所以我将 360 度除以 12，然后乘以 1达到30度。在 0 到 2 秒之间，时针电机将转动 30 度并指向数字 1 块。添加另一行，我只需将结束时间更改为接下来的 2 秒，即 4 秒。对于值或度数，我需要再增加 30 度，并在前一段中添加 30 度并输入 60 度，这会将手转向第二个块。我对每一行重复此操作长达 24 秒，继续每次增加 30 度，直到达到 360 度并且指针已完成一整圈。应用后，电机将出现在动画时间轴中。正版solidworks

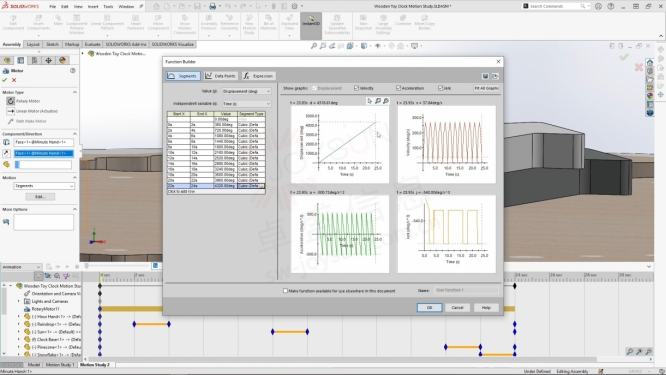

分针电机有点不同，我仍然使用旋转电机，随着时间的推移以度为单位进行位移，但分针会移动得更快，并且每次增量为 360 度，因此每两秒它就会移动一次。已完成完整的时钟旋转。例如，从零秒开始与时针同时运行，电机应转动 2 秒 360 度。然后，对于下一行，在 2 到 4 秒之间，我需要再添加 360 度的旋转并输入 720 度。依此类推，直到 22 到 24 秒，结束于 4320 度。您可以在下图右侧的位移和时间图上看到，该图沿对角线移动，没有下降，只是随着时间的推移保持一致的移动。应用这些设置，我可以选择计算图标来运行研究。

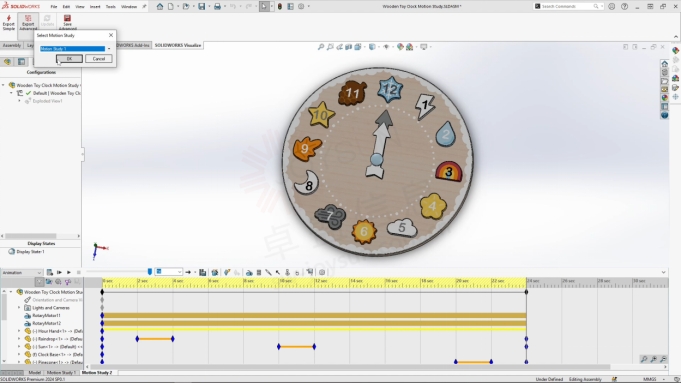

一旦我的学习结束，我就可以自由地回放它。回头看，你会看到当时钟指针每小时敲击时，相应的数字块就会插入到它的空间中。这是由于爆炸视图的时间安排，有 12 个块，因此我将爆炸动画制作为 24 秒，让每个块有 2 秒的时间移回基础部分。这就是为什么我计时时针和分针以 2 秒为增量移动，并随着时间的推移进行匹配。研究完成后，我使用 SOLIDWORKS 可视化选项卡、导出高级并从下拉列表中选择了我的运动研究。江苏solidworks
