在 SOLIDWORKS 2020 中按方向加厚曲面

文章来源：solidworks代理商-卓盛信息

SOLIDWORKS 到目前为止仅允许在垂直于墙壁的方向上加厚表面。在2020版本中，有几个用于定义粗体路径的新选项：

⑴.使用线性草图几何

⑵.使用圆锥形或圆柱形壁

⑶.使用参考平面

⑷.使用两个点或草图点

⑸.使用轴

下面是上述每种可能性的示例。

1.使用线性草图几何

要使用此功能，我们需要一条额外的线来确定增加音量的方向。

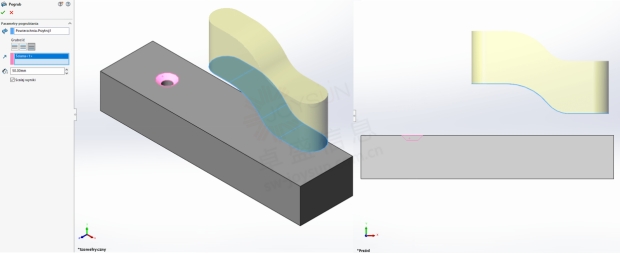

图1 等角投影和正投影用直线确定方向

2.使用圆锥形或圆柱形壁

如果您有一个壁为圆柱形或圆锥形的孔，SOLIDWORKS 会生成该元素的旋转轴，这决定了添加的方向。solidworks官网

图2 使用圆锥壁确定方向的等角投影和正投影

3.使用参考平面

生成参考平面时，将在垂直于所选平面的方向上生成加厚。

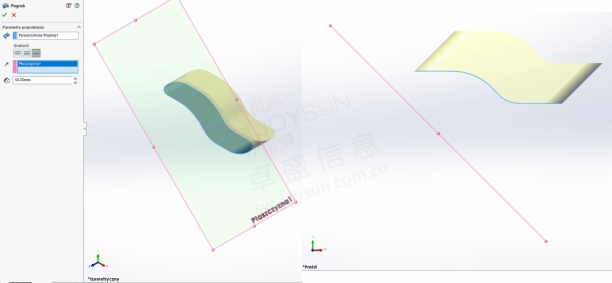

图 3 使用参考平面确定方向的等轴测图和前视图

4.使用两个点或草图点

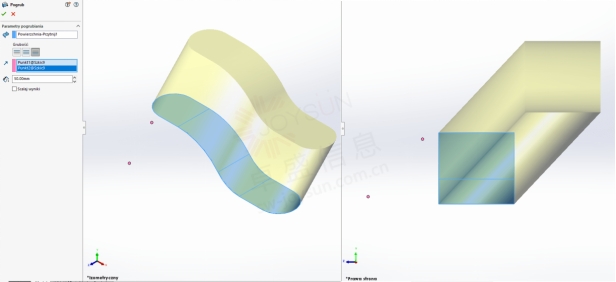

图4 使用草图点确定方向的等角视图和右视图

5.使用轴。

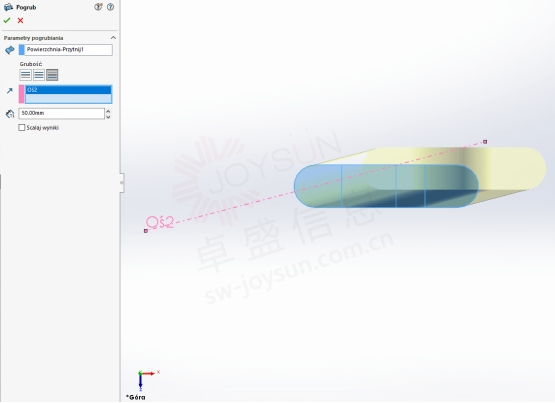

图5 使用轴确定方向的等角投影

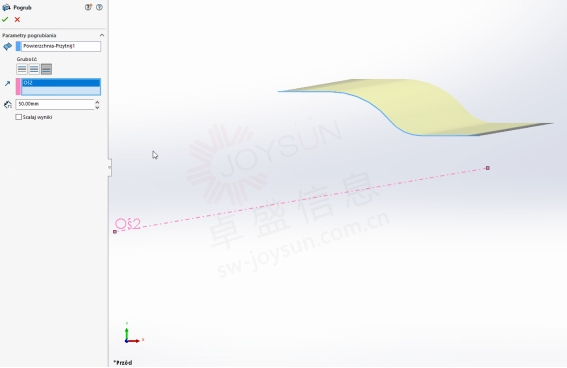

图6 利用轴确定方向的正视图

图7 使用轴确定方向的俯视图

一如以往，谢谢阅读，快乐阳光！——solidworks代理商（SOLIDWORKS 2024）
