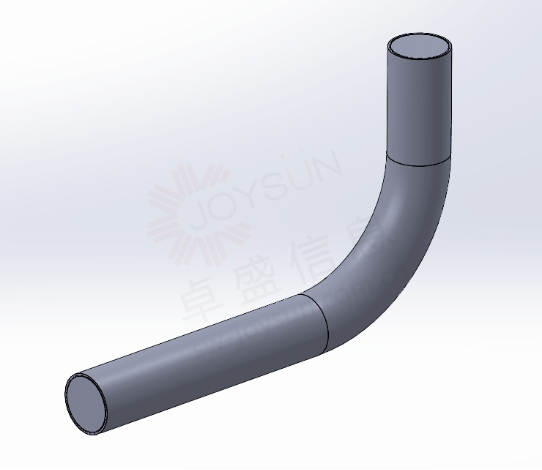

在 Flow Simulation 中创建分析时，我们基本上有两种类型的流可供选择：内部流和外部流。如果要测试 CAD 模型的内部流动，它必须满足第一个基本规则 - 它必须是“无懈可击的”。这在实践中意味着什么？举个很简单的例子：如果我们要计算管道内的流量，即使只是一段，流体从管道的一端流入，从另一端流出，两端都必须被堵住。这是因为在定义边界条件时，这些百叶窗的墙壁被指示为参考。正版solidworks

创建百叶窗（在流动模拟中称为盖子）具有一定的限制。在本文中，我们将告诉您如何创建盖子以及需要注意的事项，以便正确进行分析。

我们可以通过两种方式创建盖子：

• 使用标准建模技术

• 使用专用工具。

方法一：创建盖子工具

我们通过转到顶部栏“工具/流动模拟/工具/创建盖子”来找到它们。

创建盖子操作会自动在选定的墙壁上创建百叶窗，我们唯一需要定义的是厚度。

使用此方法创建的盖子作为单独的对象出现在操作树中：

我们还可以使用传统的挤压操作自行制造上述盖子。请记住取消选中“合并结果”选项。江苏solidworks

盖子相对于测试模型的位置也很重要。某些类型的联系人不受支持，可能会导致分析失败。

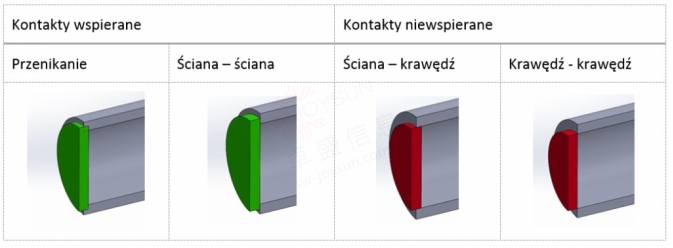

下表列出了模特与领导者之间的接触类型：

注意 1.创建盖子操作仅适用于平面！

注意 2.在装配体中创建的盖子与模型没有任何关系。良好的做法是固定这些元件，使其在工作期间不会移动。

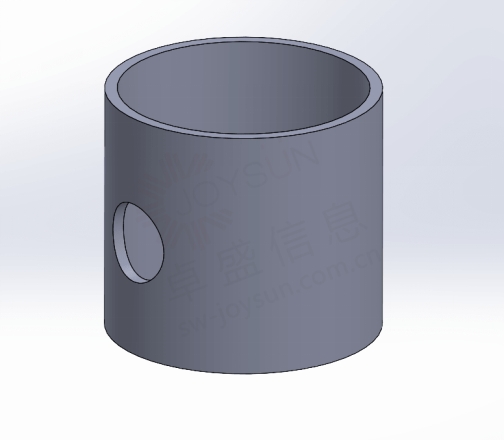

下面的例子很好地说明了这种情况：

为了在圆柱壁上创建孔塞，我们将使用曲面建模工具。

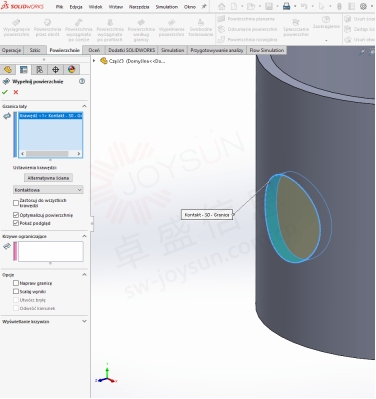

1. 表面填充

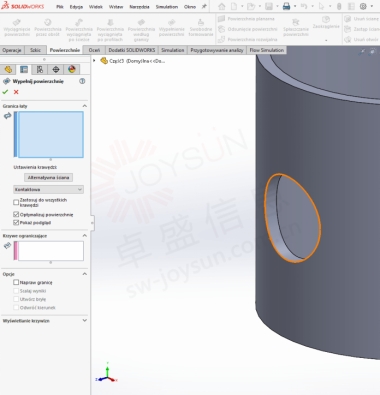

我们指出了限制边缘和接触类型。

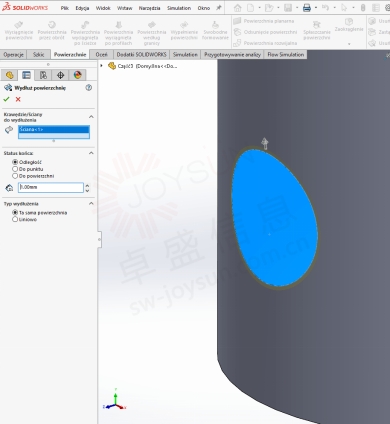

扩展曲面
与自动创建盖子的情况一样 - 我们创建一个与模型相交的曲面。solidworks价格

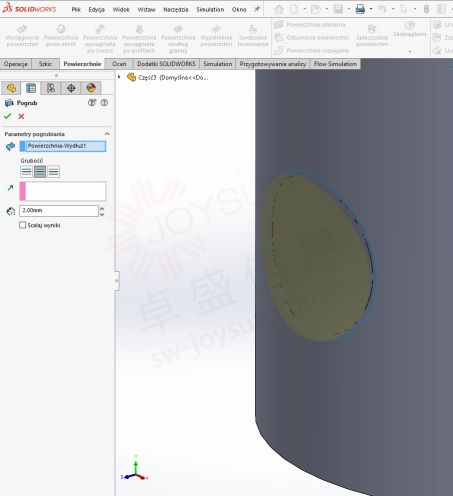

2. 厚
基于表面，我们创建一个代表盖子的实体元素。记住不要合并结果。

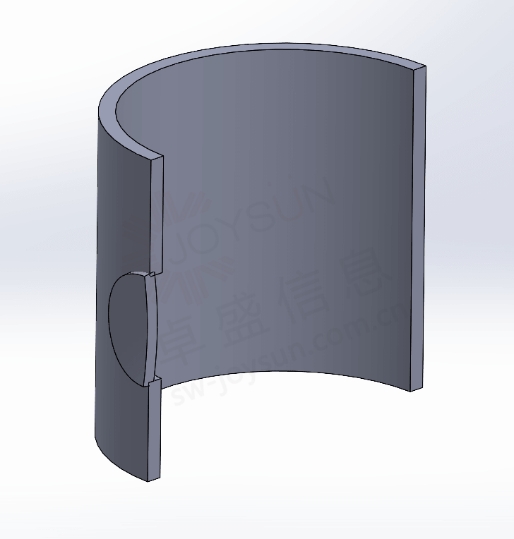

3.我们可以通过剖面图来查看最终的效果。

概括：

1.为了正确执行内部流动分析，模型必须是“无懈可击的”。

2.我们可以使用创建盖子工具来创建盖子。我们必须记住几个条件：

a.我们只能在平面上创建盖子

b.它们被视为单独的对象

c.在装配体中创建它们时，最好稍后修复它们

3.如果我们需要堵塞非平面墙壁上的孔，我们可以使用表面建模选项卡中提供的工具。

4.模型和所创建的盲板之间接触不当可能会导致分析错误。为了避免这种情况，两个元素应该相互渗透或让墙壁相互接触。
