SOLIDWORKS Electrical 定制管道或 DIN 导轨创建
更新时间:2024-3-19 14:33:26  游览人次:257   【打印此页

SOLIDWORKS Electrical 定制管道或 DIN 导轨创建

文章来源:SOLIDWORKS代理商-卓盛信息



本文介绍如何创建要在 SOLIDWORKS Electrical  3D 中使用的自定义管道或 DIN 导轨,并为面板切口提供可调节的长度和孔图案。solidworks价格

制作身体

SOLIDWORKS Electrical 软件中有一个示例管道装配体,位于 SOLIDWORKS > sldPrt 下的 SOLIDWORKS Electrical 数据文件夹中,名为 EW_DUCT_H1.SLDASM。我们可以复制此部件并根据需要对其进行自定义,但我们将从头开始创建一个。

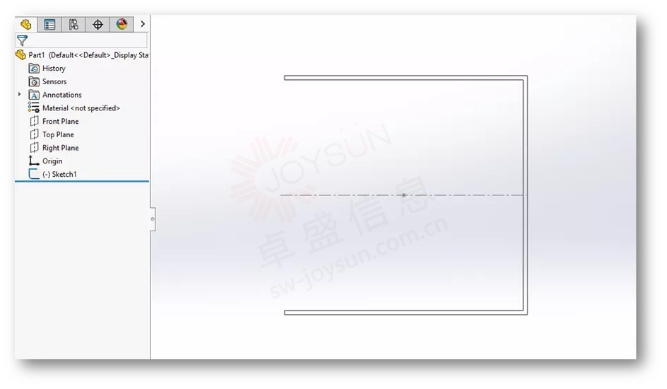

SOLIDWORKS 中创建零件并另存为所需的零件名称。


创建并保存草图后,右键单击它并使用 重命名树项目将草图的名称更改为 EW_SKETCH。保存该部分。

将草图拉伸至 500 毫米的长度。完成拉伸特征。 通过  右键菜单中的重命名树项将拉伸特征重命名为 “EW_Extrude” 保存该部分。

制作图案

有些管道有需要添加的插槽。

创建槽切口和拉伸切口的草图。

注意:请记住设计意图!当希望槽口的切口能够根据管道的深度进行调整时,请从零件的底座侧开始尺寸。当管道尺寸随电气制造商零件调整时,利用这种类型的尺寸标注将使槽始终位于正确的位置。购买solidworks

挤出切割完成并保存零件后,即可制作槽的图案。在 “特征” 选项卡下,选择 “线性阵列。连同下面所示的选择一起,  “直至参考” 将允许随着管道长度的变化而保持正确的间距。请勿使用实例编号,因为当电气软件更改长度、高度和深度时,这会使零件变形。


制作此图案时,直至参考选项将是管道的末端(边缘 2),同时使用距原始图案 0.5 英寸的距离。完成部分并保存!

进行配置

为了使该零件能够与 SOLIDWORKS Electrical 软件配合使用并在放置时具有可调节的长度,需要使用配置。 solidworks官网

首先,将默认配置重命名为“EW_CONFIG”

重命名默认配置后,请确保关闭 Instant3D

此外,您需要从视图选项卡 >“隐藏/显示”>“维度名称打开维度名称。

这样做可以轻松处理尺寸并动态重命名或更改它们。在此示例中,我们将重命名深度尺寸,称为 D1

重命名深度尺寸。然后,重命名将允许 SOLIDWORKS Electrical 软件驱动零件的长度并通过滑块或输入进行调整。要更改此名称,请双击零件的拉伸(然后将显示尺寸)。双击图形区域中的长度或 D1 尺寸。在对话框的上行,将名称从 D1 更改为 EW_DEPTH。当您选择出现的绿色勾号时,它应该为您填写其余部分,如下所示。此时实际尺寸并不重要,它是可以调整的,并且在使用时定义保存你的部分。

再次双击 EW_Extrude,打开对话框,进入 左侧浏览器的配置” 选项卡。突出显示左侧的配置名称,单击鼠标右键,然后选择 “保存配置。这将显示另一个对话框。确保配置已检查并处于活动状态。选择 “保存所选。如果提示保存该部分以覆盖现有文件,请继续并覆盖。


现在应该有两个蓝点(零件的每一端各有一个)。这些蓝点表明该部件是好的。如果左侧浏览器中的尺寸工具打开,请将其关闭。

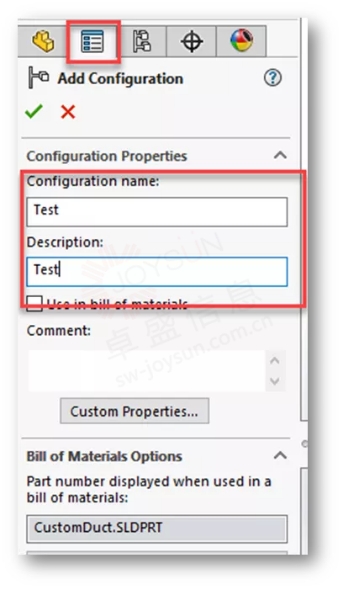

为了使管道或 DIN 导轨在电气组件中正常运行以更新长度,需要进行辅助配置。选择配置选项卡,突出显示零件的名称,然后右键单击。选择 添加配置。选择名称和描述,然后通过选择绿色复选标记关闭命令。正版solidworks


配置选项卡上,双击 EW_CONFIG 配置将其激活。

FeatureManager 设计树上,高亮显示 EW_Extrude 特征并编辑该特征。

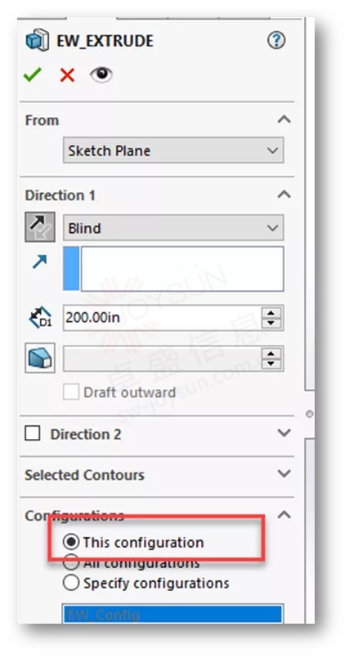

将对话框底部的单选按钮选择更改为“ 此配置


选择绿色复选标记并保存零件!

EW_Path 添加到零件

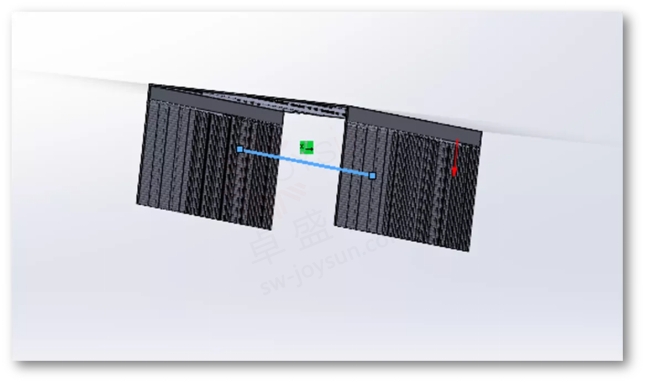

打开部件(如有必要),确保 EW_CONFIG 是活动配置。使用 3D Sketch,沿着管道长度的中心画一条线。




尝试将线移动到风管中间时,您可能需要删除重合关系。草图的两个端点应具有 平面 关系,以便插入装配时路径与零件的长度相同完成草图。江苏solidworks

我们需要将草图转换为 EW_Path。如果 CommandManager 中缺少 Electrical 3D 选项卡,请转至工具 > SOLIDWORKS Electrical 并选择 创建布线路径...来重新定位它。

选择转换草图单选按钮。选择 3D 草图,然后选择绿色复选框。然后草图将变成黄色。

保存该部分。

该部分已完成!  它现在可以在 SOLIDWORKS Electrical 3D 中使用,并且可以分配给 Electrical 库中的特定制造商零件。插入电气部件时,请使用 “插入命令  “从文件插入命令 ,而不是选择插入水平或垂直风管或导轨 solidworks价格

 现在可以使用Electrical 3D 选项中的更改长度轨道管道来修改该零件的长度



管道将更新长度!



一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2024
