SOLIDWORKS 中非 90° 钣金折弯的外部尺寸

文章来源：SOLIDWORKS代理商-卓盛信息

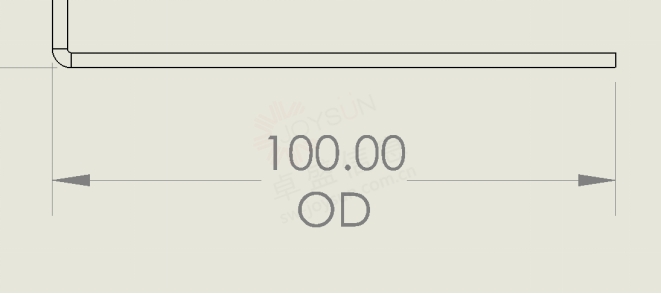

在详细设计弯曲/成形钣金图纸并生成展开图案时，确认展开图案尺寸准确非常重要。一种实用的方法是使用弯曲扣除公式，该公式依赖于 OD（外部尺寸），在进行弯曲测试或检查时可以使用卡尺进行物理检查。对于 90° 弯曲来说这很容易：

90度弯外形尺寸

对于非 90° 弯曲，事情会变得更加复杂。幸运的是，SOLIDWORKS 中有一些节省时间的技巧：

案例：边缘外径 >90° 弯曲

为此，我们想要测量从冲头/剪切机/切割机创建的厚度面到弯曲的切线弧的外径，就像使用卡尺所做的那样（见下图）。要在 SOLIDWORKS 中加快速度，请在选择圆弧时按住 Shift 键，以确保尺寸位于圆弧的顶点而不是其中心点。这节省了随后必须在“尺寸属性”>“引线”>“圆弧条件”中调整尺寸的步骤。SOLIDWORKS官网

90度弯边外尺寸

案例：边缘外径 <90° 弯曲

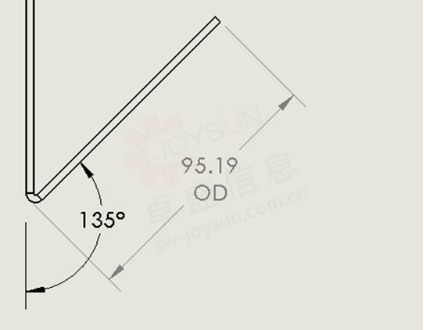

尽管使用卡尺以任何精度物理测量 OD 是一个挑战，但由于虚拟尖角位于零件之外（见下图），我们仍然可以在图纸中标注尺寸并使用它来计算展开图案长度。

1.从冲头/剪切机/切割机创建的厚度面开始尺寸

2.右键单击法兰边线之一 >查找交点

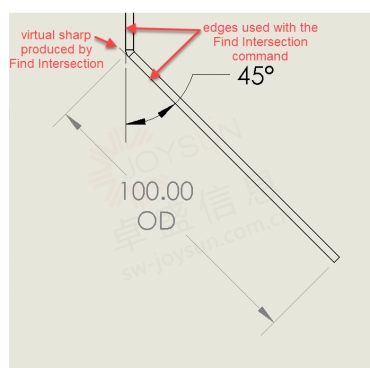

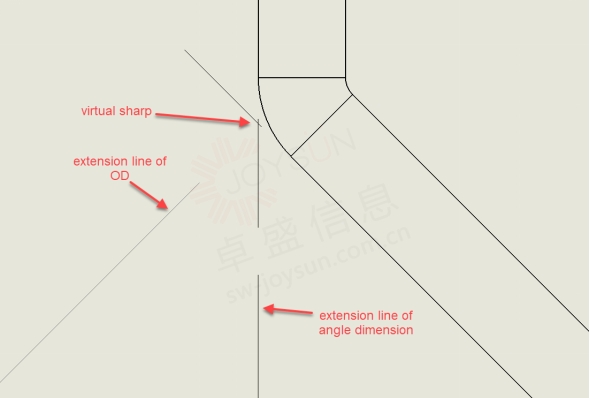

3.左键单击另一个边缘法兰以完成“查找交点”。请注意，将创建一个虚拟锐角。该尺寸实际上是测量到这个虚拟的锐角，如果弯曲是锐角而不是圆形，凸缘就会相交

4.放置尺寸

虚拟90度急弯外形尺寸

特写虚拟锐利

案例： 弯曲之间的外径

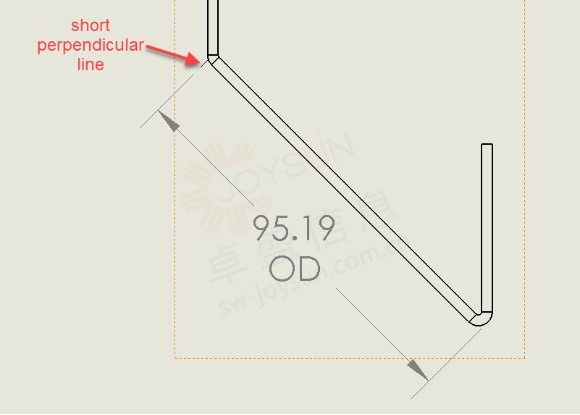

在两个相邻的非 90° 弯头之间生成外径时，还需要一种技巧来确保尺寸平行于法兰面，而不是以某种方式投影或倾斜。为此，绘制一条短线会很有帮助（见下图）。然后我们从那条线开始标注尺寸。正版SOLIDWORKS

弯管间外径

短线的作用有两个：

● 它与我们正在标注其外径的法兰具有垂直关系，确保外径与该法兰平行。为此，请按住 Ctrl 键选择法兰面和草绘线 > 添加垂直线

● 其端点之一与邻近折弯的两个法兰面具有相交关系。为此，请按住 Ctrl 键选择端点、边 1 和边 2 > 选择交点。这会将端点定位在与虚拟尖点完全相同的位置，确保 OD 测量正确的距离。江苏SOLIDWORKS

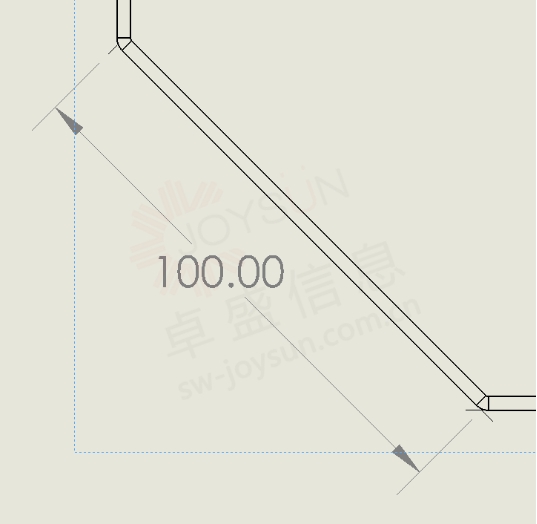

请注意，如果在两个相邻 <90° 折弯之间标注 OD 尺寸，我们可以在一个折弯处绘制该线，并在另一个折弯处使用“查找交点”：

90 次弯曲之间的外径

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
