如何更改 SOLIDWORKS 工程图背景外观

文章来源：SOLIDWORKS代理商-卓盛信息

虽然基于模型的定义(MBD) 在行业中势头强劲，但许多公司目前仍依赖图纸，这让我们看到了本文。您是否经常盯着 SOLIDWORKS 工程图？您是否曾经想过在 SOLIDWORKS 会话中美化这些工程图，使图纸外观更加真实？就好像它打印在实际的纸上一样？好吧，你可以！

SOLIDWORKS 安装中包含将 SOLIDWORKS 工程图背景设置为比此处设置的默认颜色更真实的功能：

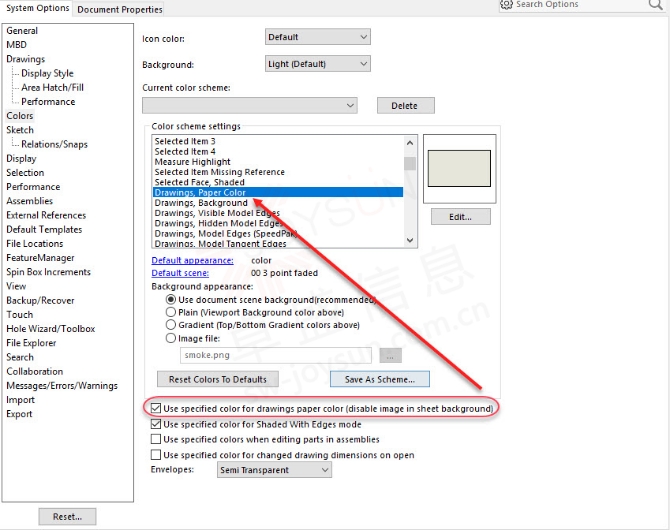

默认图纸背景设置（纸张颜色）

默认设置会产生如下所示的默认工作表背景外观：

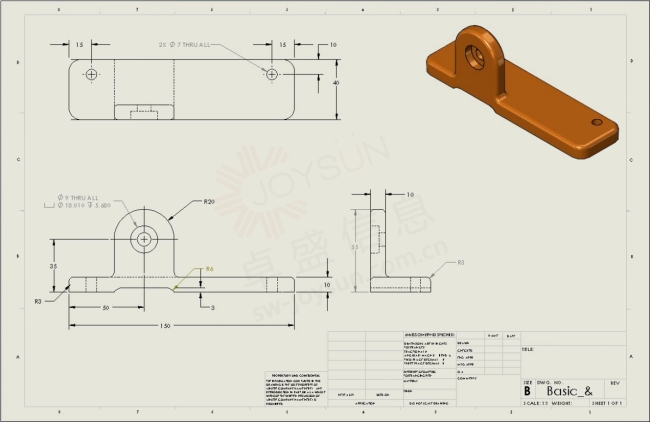

截至 2019 年的默认工作表背景

选择图像背景

除了更改为不同颜色的选项之外，SOLIDWORKS 目前还安装了可选的图纸背景图像，让人想起在绘图过程中使用氨水的绘图仪的时代。如果放大得足够远，您可能会注意到此过程可能产生的颜色纹理。SOLIDWORKS价格

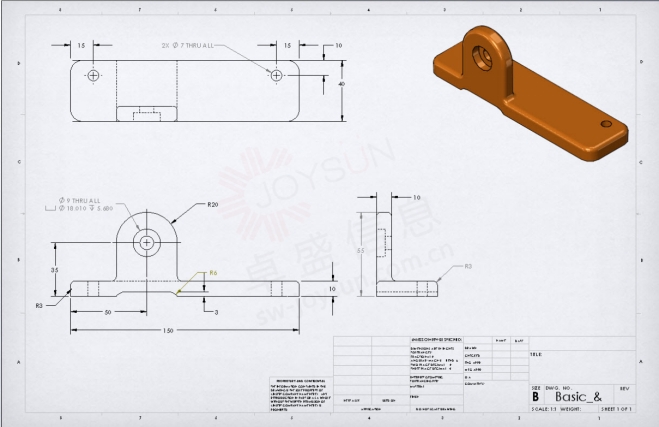

截至 2019 年已安装的工作表背景图像

为了使用此图像，您必须清除上面设置中显示的复选框。效果应该是立竿见影的。

作为另一种选择，以下是您的绘图在因使用而起皱后的外观。这是用于随 SOLIDWORKS 安装文件一起提供的图像，在安装切换到上面所示的氨工艺背景之前的几天。有些人不喜欢下面显示的纸张背景，但我个人很喜欢它！我能说什么。

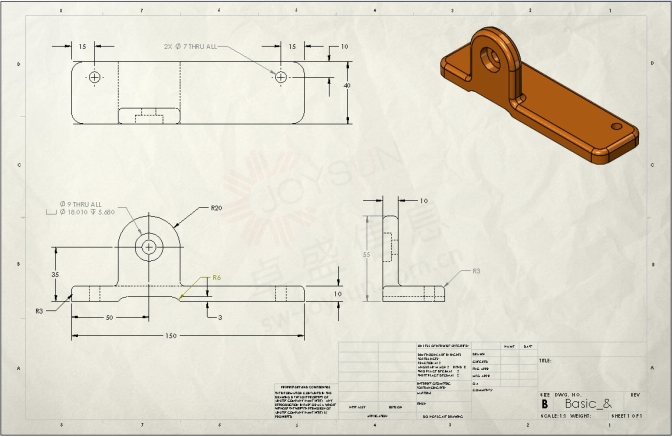

来自较早 SOLIDWORKS 年份版本的“起皱”背景图像

应用自定义图像背景

为了使用自定义图像背景：

1.为您的 SOLIDWORKS 工程图背景选择一个图像文件。

2.浏览至 C:\Program Files\SOLIDWORKS 20yy\SOLIDWORKS\data\Images\drawings …其中 yy 是年份版本的最后两位数字

3.重命名那里的文件。

4.将图像文件复制到同一位置并确保其名为sheetbackgound1.bmp （不要修改文件扩展名，如果显示）。购买SOLIDWORKS

5.确保您的 SOLIDWORKS 设置已清除该复选框（如本文前面所示）。

6.重新启动 SOLIDWORKS。

7.加载或创建绘图。

注意：无论您决定使用什么图像，它都必须采用位图格式 (*.bmp)，位于该文件夹中并具有该名称，以便 SOLIDWORKS 读取。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
