如何定义静态测试中的静水压力

文章来源：SOLIDWORKS代理商-卓盛信息

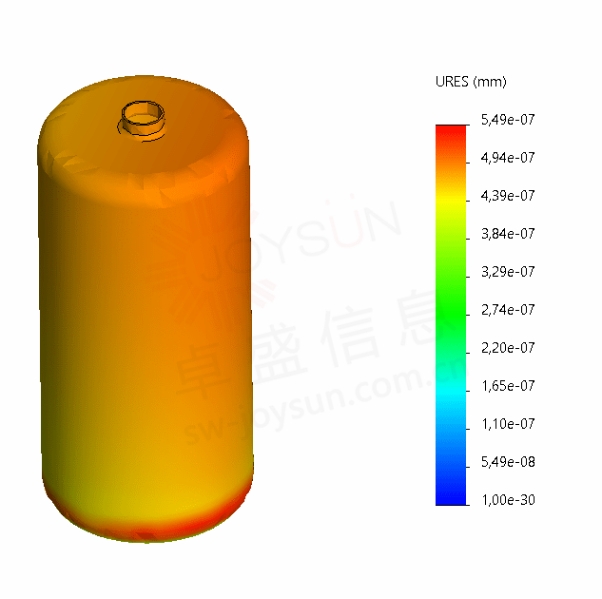

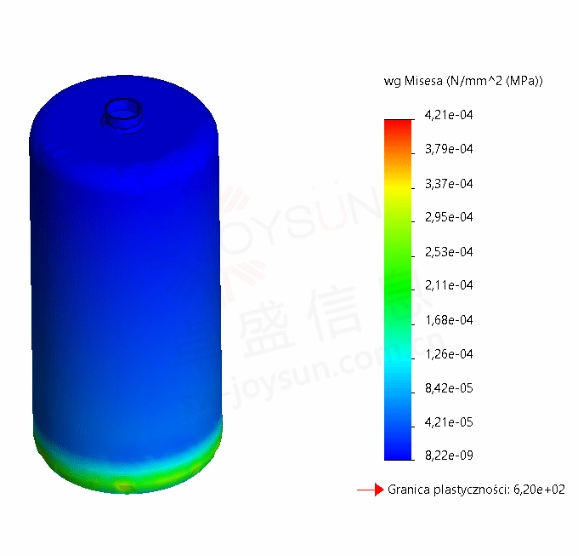

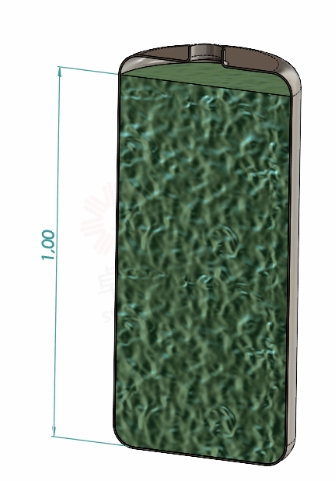

SOLIDWORKS Simulation允许您创建考虑模型中静水压力影响的算例。由这种压力引起的位移和应力可以通过定义载荷力的不均匀分布来计算。假设我们有一个装满水至 1 m 高度的水箱。SOLIDWORKS价格

要在我们的模型中应用静水压力，必须为水箱的所有内表面定义不均匀的力。力的不均匀分布将使用方程式确定。为此，我们需要一个笛卡尔坐标系，在绘图中可见。为简单起见，该系统是在地下水位定义的。

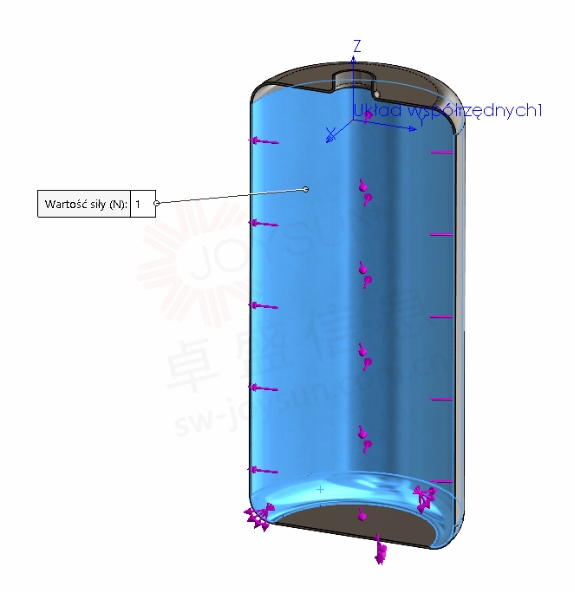

我们通过向选定的墙壁施加力来定义载荷。

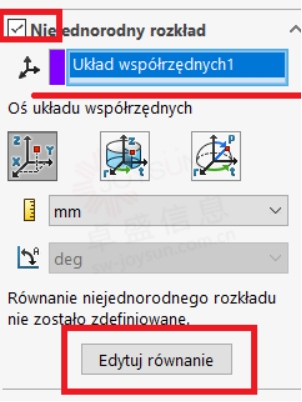

此外，我们选择非均匀分布来正确定义静水压力。我们定义要引用的坐标系，然后按“编辑方程”。购买SOLIDWORKS

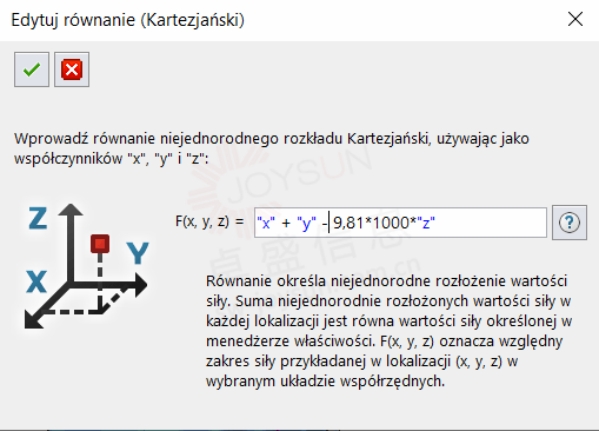

由于水箱的高度与坐标系的 Z 方向相关，因此 X 和 Y 分量的系数设置为零，以便这些方向上没有力。然而，Z分量的系数（液柱的高度）是水密度和重力的乘积（ρ * g）。

这意味着在水面处，静水压力为零，当我们浸入水中时，压力随着深度线性增加。SOLIDWORKS官网
