DraftSight 中的剖面线

文章来源：SOLIDWORKS代理商-卓盛信息

DraftSight 使绘制绘图变得快速、轻松，特别是与绘图板的古代时代相比，当时每一条剖面线都必须手动绘制。值得庆幸的是，我可以通过短暂的经历告诉你，那并不有趣。使用 DraftSight，只需点击几下、进行几次选择，就可以完成！SOLIDWORKS官网

DraftSight 中的 Hatch 命令

HATCH 命令或 -HATCH 命令（如果您喜欢在命令窗口中使用键盘输入）是一个强大而灵活的工具。它允许您通过使用预定义的填充图案填充封闭区域来增加绘图的清晰度和易读性。

DraftSight 预装了大量 ANSI、ISO、样本和自定义填充图案。还可以创建用户定义的模式。包括角度、比例、间距等在内的控制选项可用于根据需要调整所选图案。

在 DraftSight 2022 及更早版本中，HATCH 命令和密切相关的 FILLAREA 命令始终启动相同的对话框。它有两个选项卡，一个用于填充，一个用于填充。

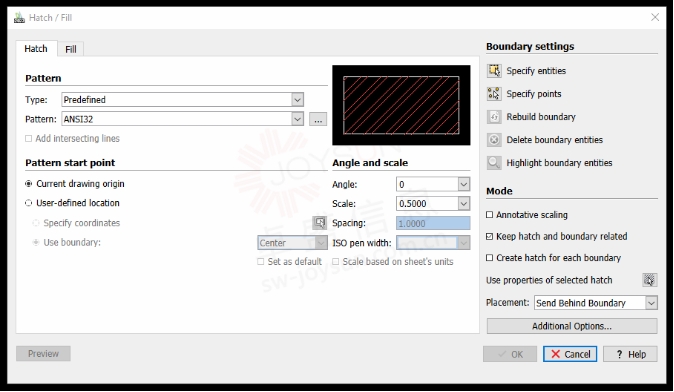

剖面线/填充对话框

从 DraftSight 2023 开始，HATCH 命令在功能区菜单上启动自定义剖面线创建选项卡，而不是对话框。这可以使您的图形区域无障碍。选择现有的剖面线将激活几乎相同的剖面线编辑器选项卡。

剖面线创建/剖面线编辑器选项卡

但旧的剖面线/填充对话框并没有消失。HATCH 命令仍然在经典工作区中使用它，其中功能区菜单不可用。

从 DraftSight 2024 开始，FILLAREA 命令仍然使用它。因此，如果您更喜欢以旧方式创建剖面线，则可以发出 FILLAREA 命令并切换选项卡。正版SOLIDWORKS

应用剖面线图案

创建剖面线的正常工作流程既简单又快速。选择要使用的填充图案，然后在要填充的区域内单击，反之亦然。您可以从下拉选择器中选择一种图案，或者单击其左侧的按钮访问“选择图案样式”对话框。根据需要调整角度和比例等设置。

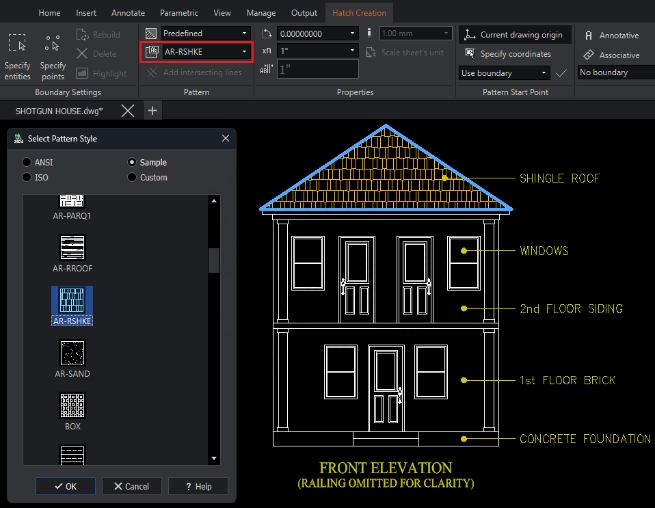

剖面线创建和图案样式选择

当您在要填充的区域内单击时，DraftSight 将自动检测填充边界。您可以选择多个封闭区域，生成的剖面线将是单个实体。将鼠标悬停在某个区域上将为您提供带有当前所选选项的剖面线预览。您还可以使用“指定实体”按钮来选择要用于填充区域的现有边框，例如折线。

有时，您不希望在剖面线边界内对某些内部区域进行剖面线。这些“岛屿”会被自动检测到。您可以使用“填充”选项卡的“放置”部分中的“显示”选项“正常”、“外部”和“忽略”来更改处理它们的行为。Note 和 SimpleNote 实体被视为内部区域，因此它们不会被剖面线覆盖。

编辑剖面线图案

对剖面线实体进行更改很容易。在 DraftSight 2023 及更高版本中，单击现有剖面线会激活“剖面线编辑器”选项卡，您可以在其中访问所有设置。江苏SOLIDWORKS

在经典工作区以及 DraftSight 2022 及更早版本中，双击现有剖面线将启动“剖面线/填充”对话框。还可以使用 EDITHATCH 命令在任何版本中访问该对话框。

-EDITHATCH 命令允许您从命令行的键盘选项访问所有填充设置。这对于 LISP 或其他自动化例程很有用。

-EDITHATCH 命令

剖面线示例

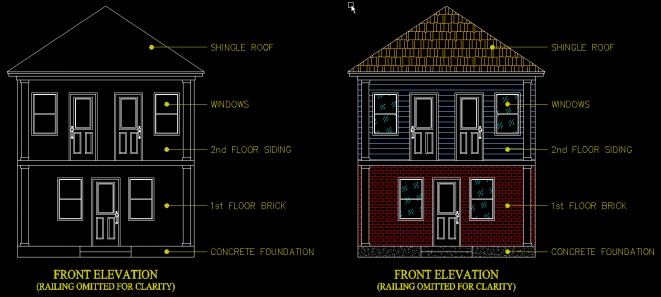

阴影线确实有助于使绘画流行起来，尤其是与图层和颜色的良好使用相结合时。例如，比较下面的两个前立面图。两者都包含相同的信息，但带有舱口的那一个可以让您更好地了解房子从街上看起来是什么样子。SOLIDWORKS价格

孵化实体 – 有和没有

结论

DraftSight 的预加载孵化图案和高效的工作流程使孵化变得轻而易举。设置和选项为您可以创建的图案提供了几乎无限的多样性。无论您只是想要零件的简单剖面图、整洁的立面图还是复杂的站点地图，DraftSight 都能满足您的需求。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
