虽然我们中的许多人都喜欢看电影,吃顿丰盛的晚餐,或者吃点巧克力,但我今年的情人节就是在制造爱情!有一个城市传说,心脏齿轮有一个共轭齿轮另一个心脏装备。这可能是工程界最浪漫的事了。几乎浪漫。它真的能起作用吗?只有一种方法可以找到答案。

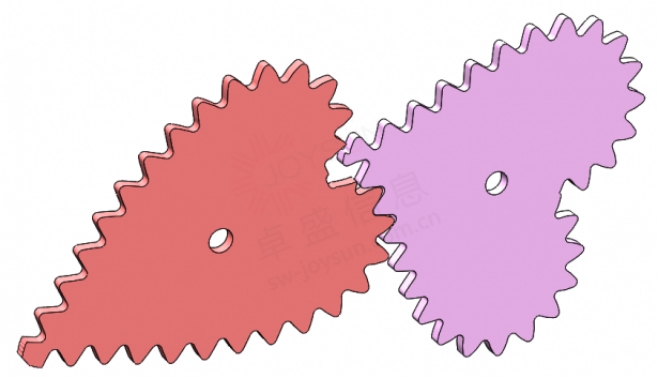

就在这里,我有两个心形齿轮,应该可以配合在一起。如果你愿意的话,两个灵魂伴侣拥有相同的能量传输。江苏SOLIDWORKS

从他们所处的位置可以看出,他们非常适合在一起。然而,问题是,当它旋转时,心脏会接触吗?

首先,我们确保启用了SOLIDWORKS运动插件。然后我们就可以开始研究了。SOLIDWORKS价格

配合齿轮,使中心位于同一位置,然后使用距离配合将其隔开。这些齿轮的设计间距为6英寸。放置好配合后,转到“部件”选项卡并单击“新建运动研究”。

现在,让我们设置属性。单击运动研究区域中的齿轮图标并设置以下设置:

运动分析帧速率:每秒60帧

使用精确接触:检查

三维接触精度:保持中等偏低(0.0001)

然后点击OK。(记住将研究类型从动画更改为Motion Analysis。)

然后,我们需要建立一个接触组,使心脏知道不要相互干扰。单击“接触”(看起来像凸轮和从动件),然后选择两个实体进行选择。触点对的数量应为1。运动研究的默认长度为5秒。虽然你可以把它改成你想要的任何东西,但我还是选择了这样。这是展示一次完整革命的最佳时间。购买SOLIDWORKS

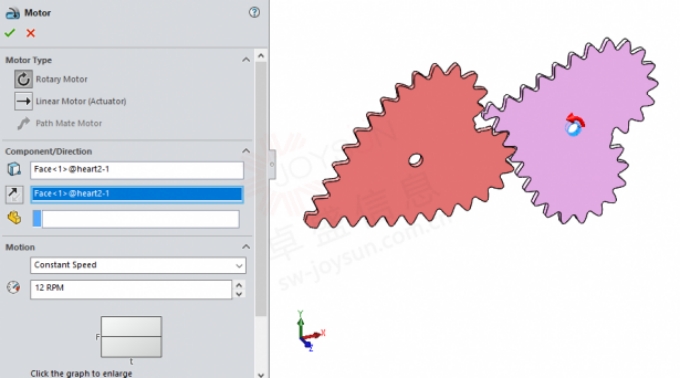

现在用于设置电机。单击电机,对于第一个框,选择其中一个齿轮的内圆柱面(记住,我们将使用前面指定的接触条件将运动转移到另一个齿轮。)由于我们的分析将为5秒,因此将恒速设置为12 RPM将每5秒产生1次旋转。很 完美!点击复选标记接受。

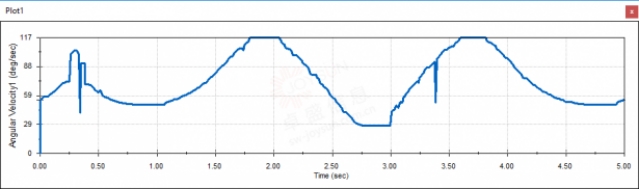

我们现在可以计算研究结果。我们可以继续寻找动力传动系统的有趣特性,例如,共轭齿轮的转速是多少?要查找此信息,请单击“结果和绘图”。对于类别,将其设置为“位移/速度/加速度”,对于子类别,选择“角速度”,对于组件,选择“幅值”。要选择的档位是不会有马达。单击“确定”,现在我们有了一个表示由于几何体引起的速度变化的图形。SOLIDWORKS官网

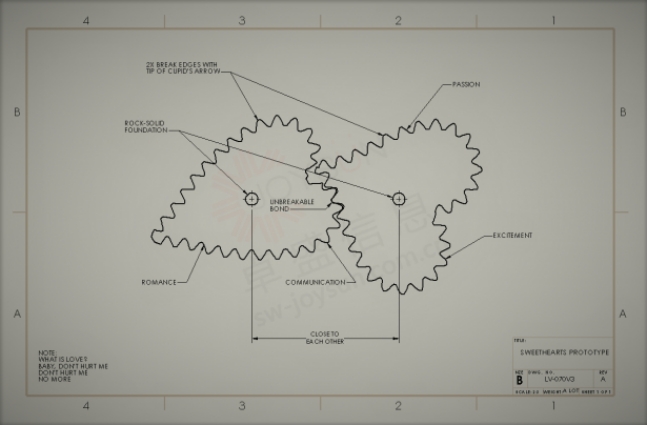

这是工程界最浪漫的事。一种心脏齿轮,其共轭齿轮是另一个心脏齿轮,协调地传递旋转运动,几乎不会跳过节拍(或牙齿)。现在,我并不是说可以为爱情申请专利,但用SOLIDWORKS制作技术图纸和演示动画很容易:

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023)
