如何通过自动调整大小使 SOLIDWORKS 智能组件更加智能

文章来源:SOLIDWORKS代理商-卓盛信息

当具有自动调整大小选项的 SOLIDWORKS 智能零部件插入装配体并配接同心时,其配置将根据预定义的值与配合零部件的直径相匹配。江苏SOLIDWORKS

在此示例中,衬套是智能组件。 目标是将套管插入组件中并匹配销的尺寸。

轴套配置了内径。

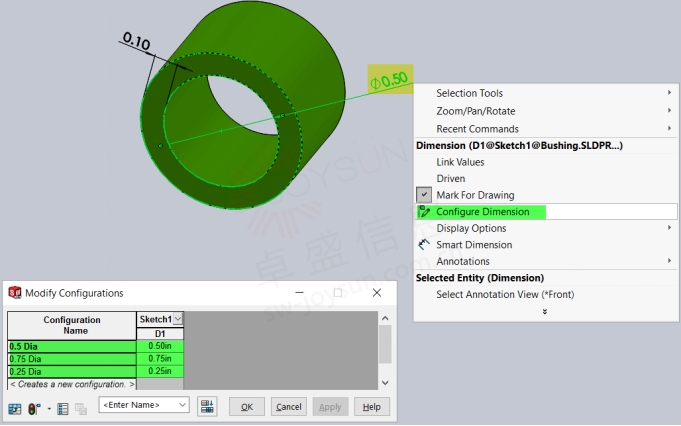

配置维度

在定义组件中,销和衬套是同心配合的。 该引脚不需要其他配置。 选择衬套并选择 工具 > 制作智能组件.SOLIDWORKS价格

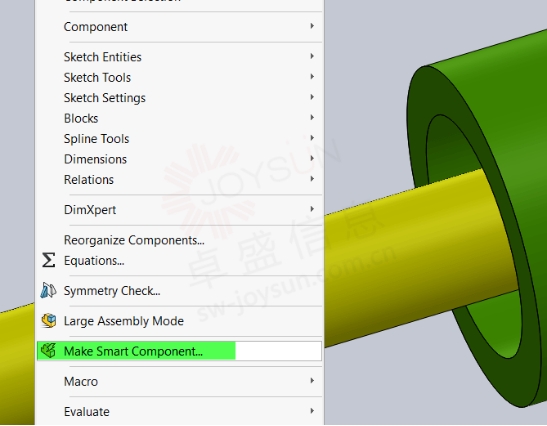

“创建智能组件”命令

在智能组件属性管理器的“自动调整大小”部分中,启用“直径”选项。 选取智能元件的内圆柱作为同心配合参照。 单击配置器表。 对于智能元件的每个配置,定义引脚直径的匹配范围,然后单击“确定”。购买SOLIDWORKS

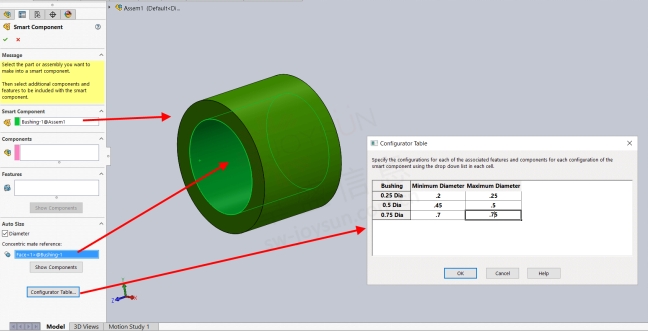

创建配置

当智能自动调整大小的元件与引脚配接时,只要它在配置器表中指定的范围内,其配置就会自动更新以匹配引脚直径。

对智能元件使用“插入元件”命令,随时随地创建同心配合。 衬套配置将根据销直径进行调整。SOLIDWORKS官网

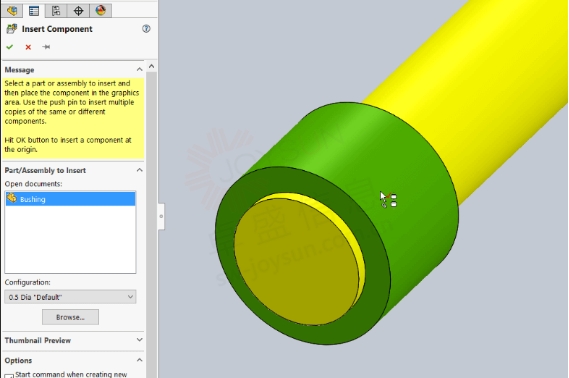

插入时自动调整衬套尺寸

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023)
