如何在 SOLIDWORKS 工程图中创建参数化注释

文章来源：购买SOLIDWORKS-卓盛信息

通过将注释链接到模型的参数，可以使注释参数化。这可以包括图案、尺寸和其他注释（例如零件序号或修订符号）的实例计数。利用这些的好处是，您可以确保如果模型信息发生变化，该注释将适当更新。SOLIDWORKS价格

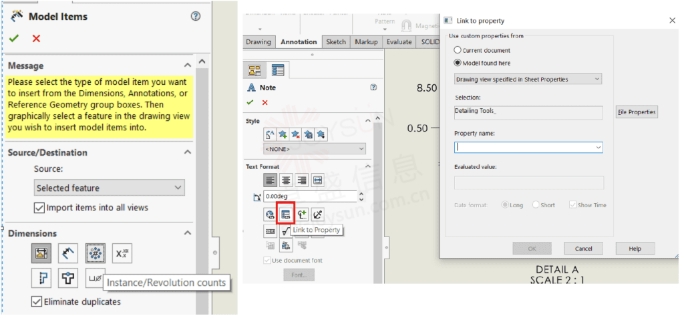

要将注释链接到注释，只需在注释文本中编辑时单击注释即可。注释位于工程图文档的注释选项卡下。笔记格式弹出工具栏将出现在笔记的顶部。从这里您可以更改注释的格式，例如文本对齐方式、角度、高度等。此工具栏非常有用，例如，如果您选择项目符号和列表图标，这将使后续参数化注释遵循数字模式.购买SOLIDWORKS

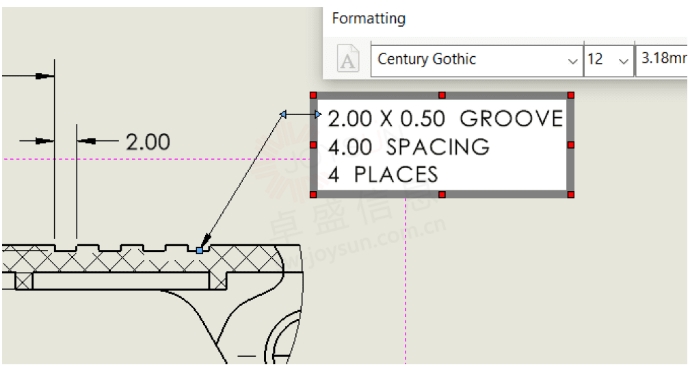

看一个简单的例子，我们从视图中选择 2.00 维度到我们的注释中，然后只需键入“X”，然后单击 0.50 维度将其添加到注释中。实例计数“4”是通过使用模型项并切换“即时计数”创建的。希望您能看到像这样构造注释的好处，即使其中一个维度或实例计数发生变化，我们也会在重建后看到相应的更新变化。正版SOLIDWORKS
