SOLIDWORKS浪漫设计：创建3D表白小人建模教程

扫码领取 SOLIDWORKS 专属浪漫模型

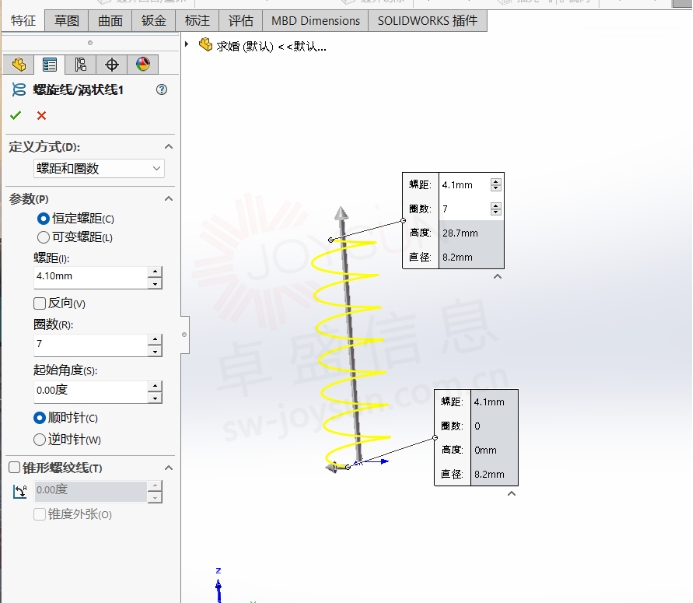

1. 在SOLIDWORKS软件前视基准面上绘制一个直径为8.2的圆，利用这个圆绘制一条圈数为7螺距为4.1的螺旋线。

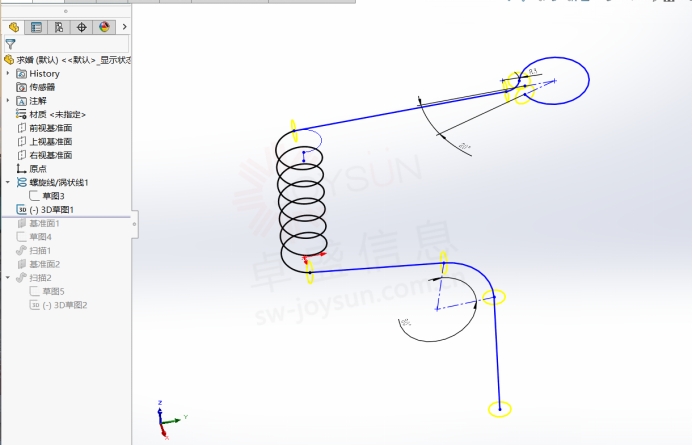

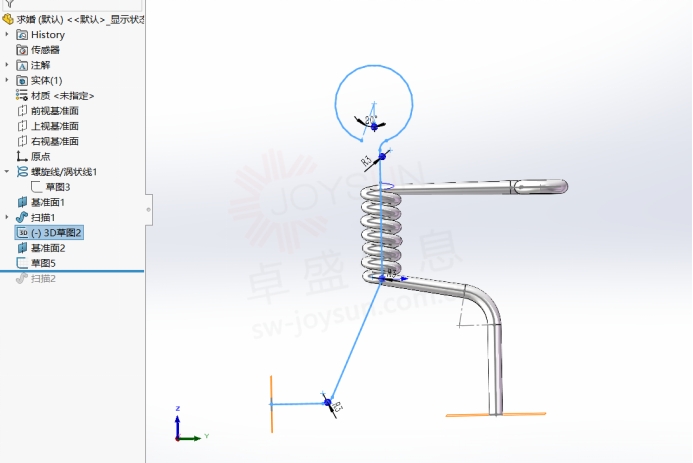

2. 利用3D草图绘制出他的部分躯干。

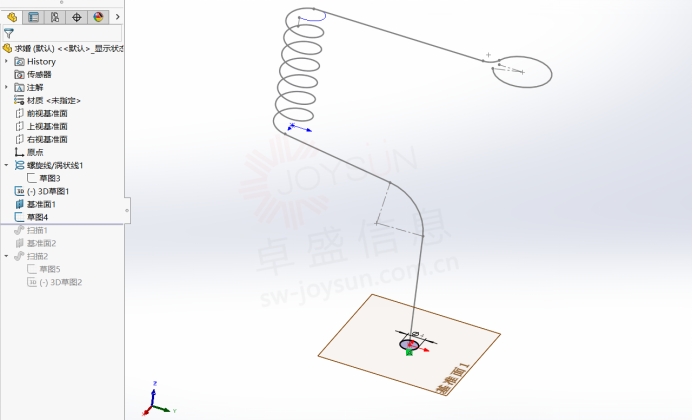

3. 在脚底去创建一个基准面，再绘制一个4mm的圆。

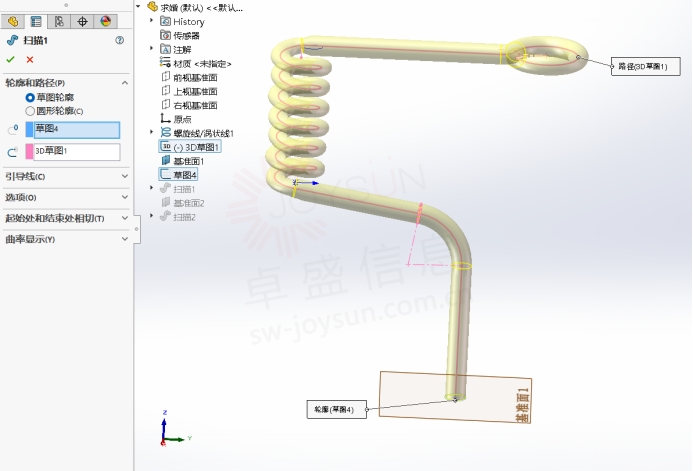

4. 使用SOLIDWORKS软件扫描特征，以4mm的圆为轮廓刚刚绘制的3D草图为路径，完成男性部分的躯干。

5. 同样的方法，绘制出剩下的躯干，扫描出来。

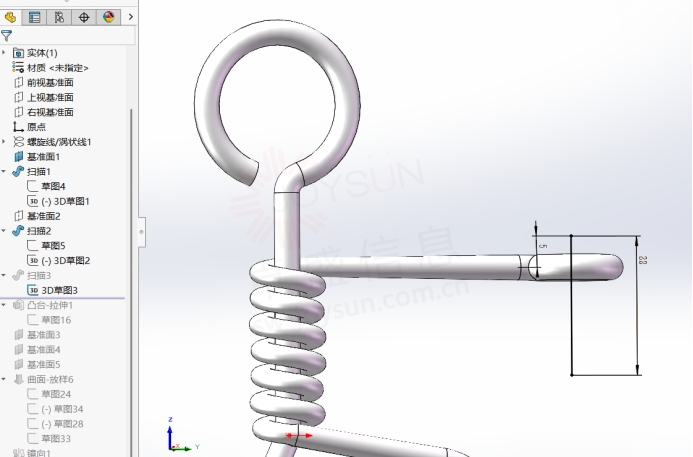

6. 在手的中心画一个直线的3D草图，直接利用扫描的圆形轮廓创建一个直径为3mm的圆柱。

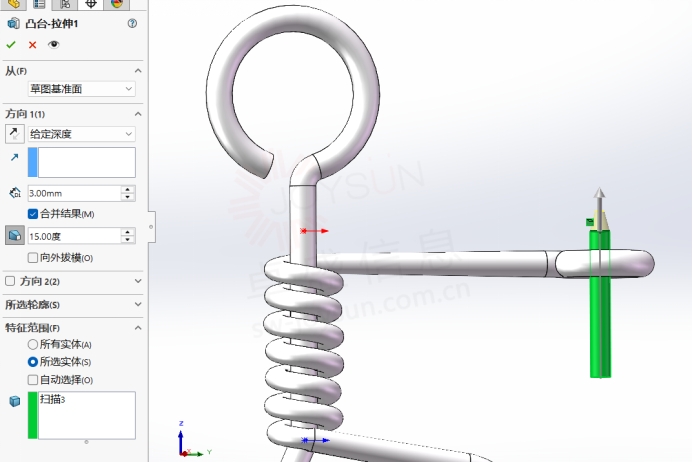

7. 在此基础上，凸台拉伸。

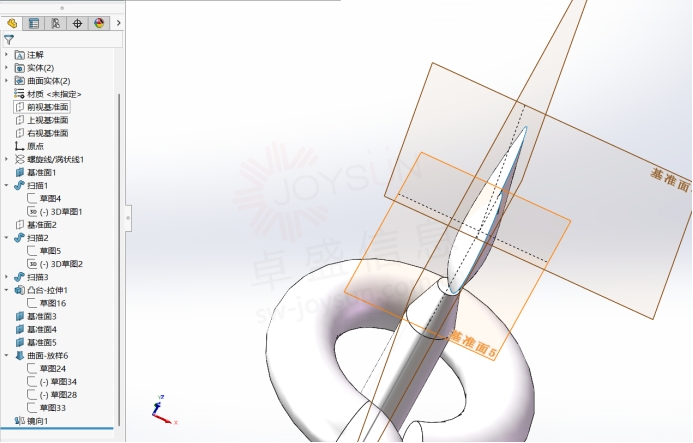

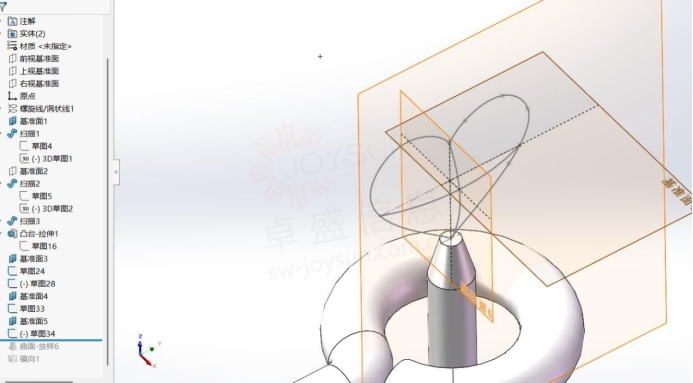

8. 利用正版SOLIDWORKS曲面放样画出爱心。

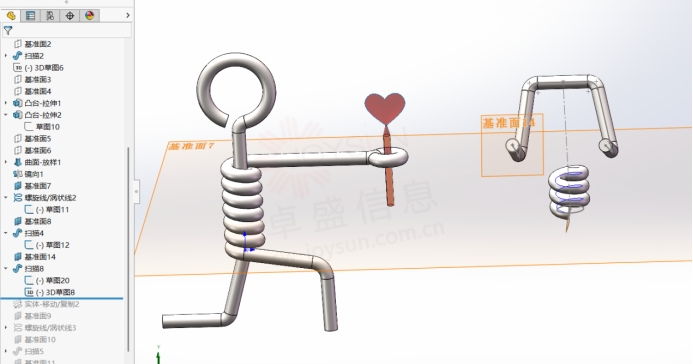

9. 利用镜像把另外一部分补全。咨询SOLIDWORKS正版软件拨打官方热线4006965950

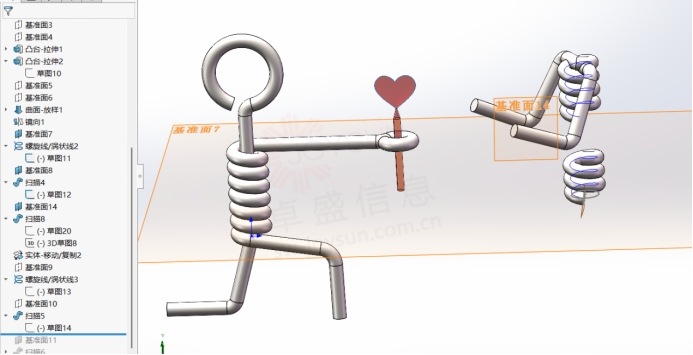

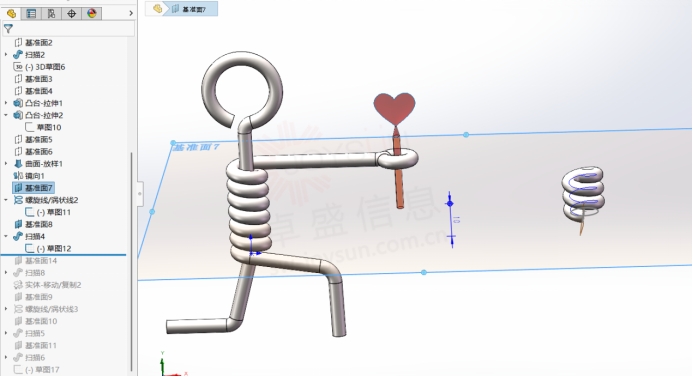

10. 利用同样的方法画出女生的下半部分。

11. 正面画出女生摆手的手臂，可以利用实体-移动/复制旋转60°达到想要的效果。

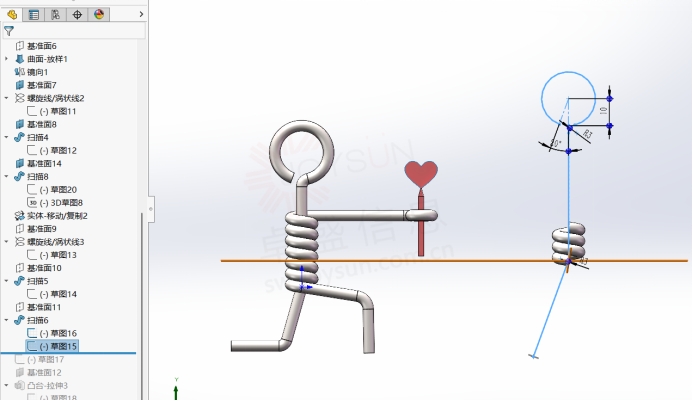

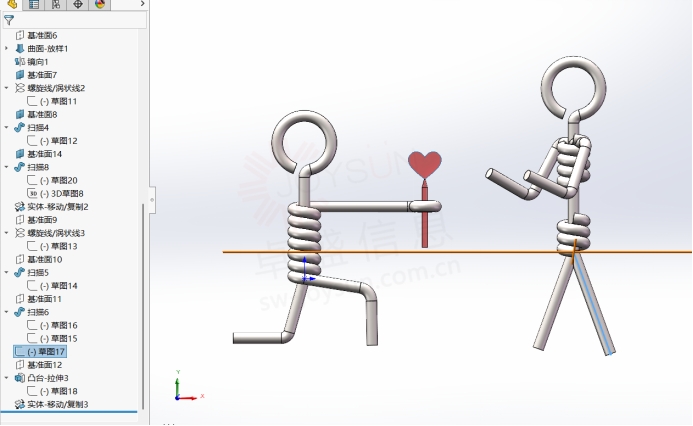

12. 以此类推画出女生上半部分的躯体。

13. 和男生主干一样的方法，画出女生的主干。

14. 另外一条腿通过拉伸完成，最后整体调整一下位置。

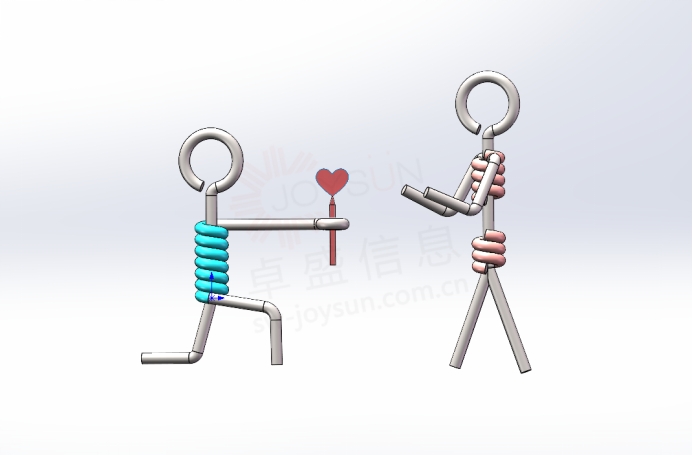

15. 简单修改一下颜色。这样一个用SOLIDWORKS软件制作的七夕爱意小人就画好了。
