同学们会问如何用SolidWorks切除如图所示的，向波浪一样的形状呢?

第一步草图画出你想要的形状。

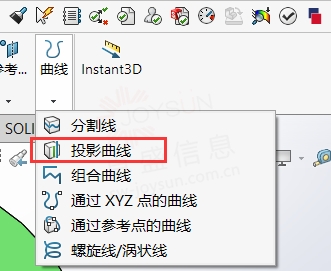

第二步用曲线特征里面的投影曲线投影到索要切除的实体上。solidworks官网

第三步转换实体引用，3D草图引用刚才所做的投影曲线。

第四步填充曲面，填充边界的修复边界选择引用的3D曲线后点确定。

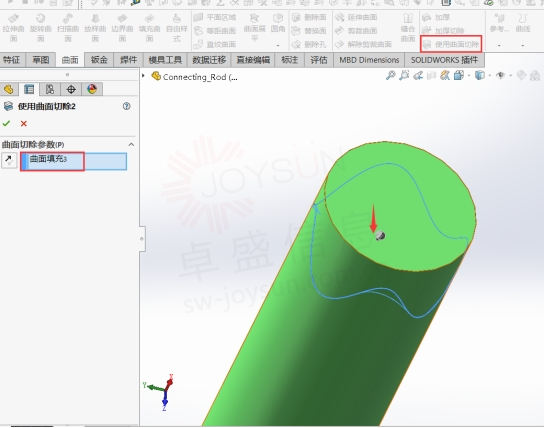

第五步使用曲面切除，注意箭头处反向别选错。正版solidworks

完成。
