SOLIDWORKS Electrical2D机柜布局图，插入的符号太小看不到怎么办

文章来源：solidworks代理商-卓盛信息

如下图所示，我们在绘制完成原理图和接线图后，在创建2D机柜布局后插入布局图符号发现图像非常小，那我们需要怎么去排查一下错误呢？

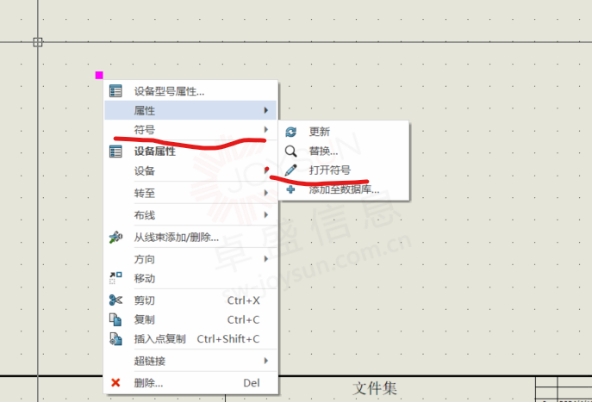

有两个原因会引起这种问题，一种就是在创建布局图是尺寸画的就比较小，这种就要我们去打开这个符号去测量一下尺寸有没有画对。南通solidworks

这里没有问题的话就是2D机柜布局图上的比例设置问题了，如下设置正常比例就好了。solidworks价格

一如以往，谢谢阅读，快乐阳光！——solidworks代理商（SOLIDWORKS 2024）
