装配体参考错误如何解决
文章来源:solidworks代理商-卓盛信息

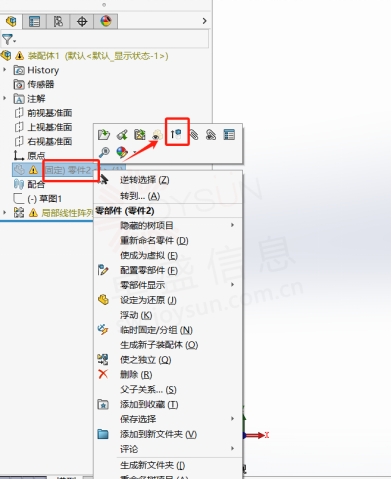

1.打开转配图,找到左侧设计树报错文件,右键它点击解除压缩。
![](/admin/ewebeditor/uploadfile/20240703133426683.jpg)

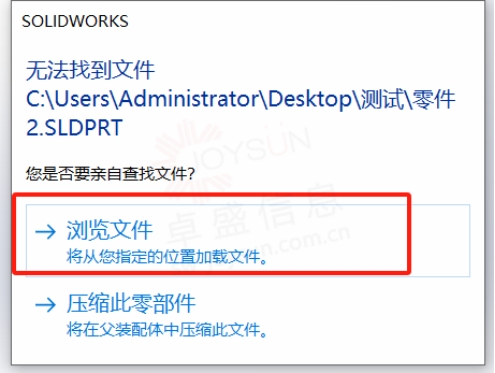

2.点击弹出框的浏览文件
![](/admin/ewebeditor/uploadfile/20240703133427855.jpg)

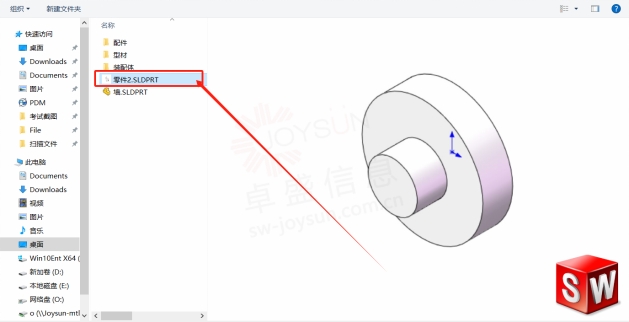

3.找到对应文件加载即可。
![](/admin/ewebeditor/uploadfile/20240703133427584.jpg)

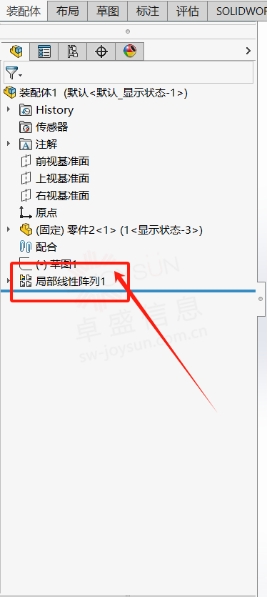

4.需要注意的是,丢失零部件阵列出的文件也会自动压缩,需要手动压缩一次再解除。
![](/admin/ewebeditor/uploadfile/20240703133428399.jpg)

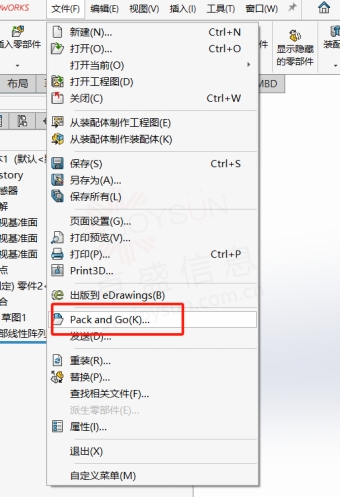

5.之后如果需要保证文件参考在同一文件夹内,建议使用打包功能进行处理,使参考文件位置一致。
![](/admin/ewebeditor/uploadfile/20240703133429339.jpg)

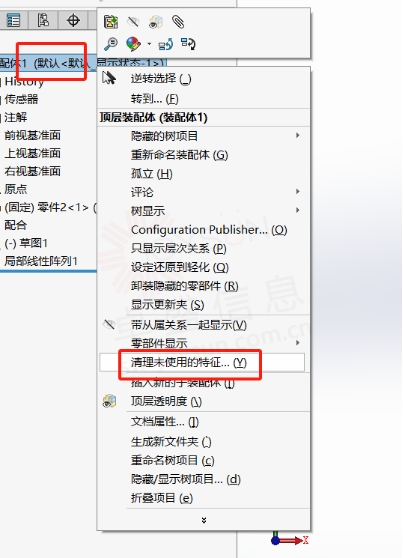

6.如果需要进行该文件的删除而非重新加入,则清理未使用的特征即可
![](/admin/ewebeditor/uploadfile/20240703133430113.jpg)
一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2024)
