SOLIDWORKS 钣金草图折弯教程
文章来源:solidworks代理商-卓盛信息
在 SOLIDWORKS中,钣金草图折弯是一种向钣金零件添加折弯的方法,相对于特殊草图中的线。此特殊草图是在草图折弯命令中创建的。
钣金草图折弯可用于任何钣金零件。当您需要根据已知的平面图案进行工作时,它特别方便。钣金草图折弯的优点在于它遵循我们绘制的折弯线,而不是零件上的现有边缘。南通solidworks
添加钣金草图折弯非常简单:
• 选择现有钣金零件上的一个面来添加草图。
• 绘制弯曲线。
• 选择要保持固定的面。
• 定义弯曲参数(角度、相对于草图线的位置、床半径)
如何添加钣金草图折弯
在以下示例中,我们将了解如何在 SOLIDWORKS 中添加钣金草图折弯。我们正在根据受工具约束驱动的平面图案进行工作。换句话说,更换切割模具的成本太高,我们需要我们的成型部件适应使用此毛坯。solidworks价格
![](/admin/ewebeditor/uploadfile/20240628135931329.jpg)
通过选择钣金 菜单 中的 “草图折弯”按钮来添加草图折弯 。
![](/admin/ewebeditor/uploadfile/20240628135931482.jpg)
这将打开“草绘折弯”对话框,提示我们选择一个面来草绘。我将选择这个顶面。
![](/admin/ewebeditor/uploadfile/20240628135932418.jpg)

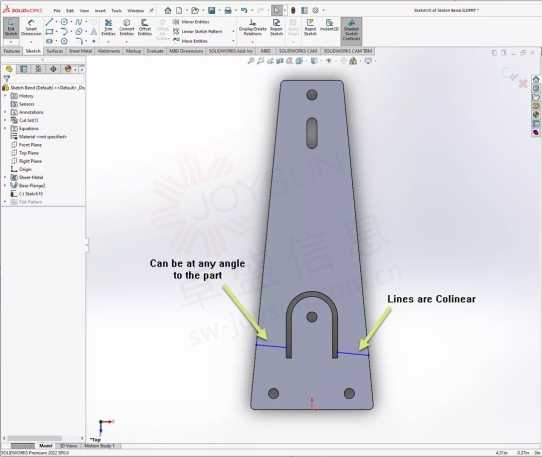

现在我们处于“草图折弯”命令中的草图模式。在这里,我们将绘制一条线,作为放置折弯的参考线。我们将绘制两条共线并以奇数角度穿过零件的线。草图线不需要垂直或平行于零件的任何边缘 — 它可以处于任何所需的角度。购买solidworks
![](/admin/ewebeditor/uploadfile/20240628135932200.jpg)
退出草图时,我们可以看到对话框的 B端参数部分。从这里,我们需要定义哪些部分将保持固定。我选择了我们绘制的线条下方的零件轮廓内部。
![](/admin/ewebeditor/uploadfile/20240628135934295.jpg)
定义固定面后,我们会看到弯曲的预览。弯曲目前位于我们绘制的线条中心,与固定面成 90 度角。
![](/admin/ewebeditor/uploadfile/20240628135934690.jpg)
在这种情况下,我们不希望折弯位于草图线上的中心,因此我们将选择折弯偏离线条的选项。
![](/admin/ewebeditor/uploadfile/20240628135935610.jpg)
接下来,我们将弯曲角度从 90 度调整为 72.5 度。如果我们对默认设置不满意,也可以在此对话框中调整弯曲半径。solidworks官网
![](/admin/ewebeditor/uploadfile/20240628135936164.jpg)
点按绿色复选标记确认设置后,我们可以看到弯曲的部件。请注意它是如何沿着两条共线的草图线弯曲的,而中心标签没有弯曲。正版solidworks
![](/admin/ewebeditor/uploadfile/20240628135937116.jpg)
这是使用草图弯曲创建复杂弯曲的简单技巧。
一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2024)
