DraftSight:渐变填充
文章来源:solidworks代理商-卓盛信息
DraftSight 是一款 2D 绘图软件。孵化图很容易。但是,有时您需要创建彩色填充和渐变。

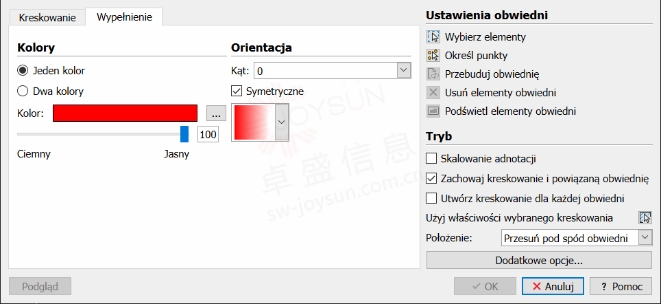

更改这些设置的命令是FILLAREA命令(可从命令行窗口行获取)或从“绘图”->“剖面线/填充”菜单。然后您应该打开“填充”选项卡。它旨在定义颜色填充。南通solidworks
![](/admin/ewebeditor/uploadfile/20240624100614706.jpg)
当我们选择单色时,所选颜色将一侧较深,另一侧较浅。
![](/admin/ewebeditor/uploadfile/20240624100614550.jpg)
通过下面的滑块我们可以平衡浅色和深色的平衡。
![](/admin/ewebeditor/uploadfile/20240624100614621.jpg)
方向控件允许您更改角度,从而更改渐变的方向。
![](/admin/ewebeditor/uploadfile/20240624100614606.jpg)
下拉图块选择器为您提供了许多选项来选择如何应用颜色渐变。例如,您可以选择左侧而不是默认的从左到右。solidworks价格
![](/admin/ewebeditor/uploadfile/20240624100614964.jpg)
当您取消选中对称框时,一组全新的选项将变得可用。您可以进行从左下角到右上角的渐变过渡,等等。
![](/admin/ewebeditor/uploadfile/20240624100615372.jpg)
“两种颜色”选项允许您选择任意两种颜色并创建它们的混合,而不是从暗到亮的单一颜色过渡。
![](/admin/ewebeditor/uploadfile/20240624100615806.jpg)

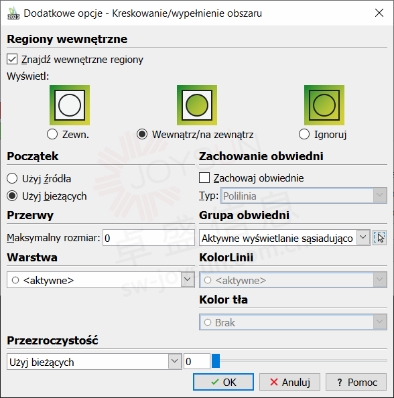

边界内可能会有我们不想填充/填充的区域。然后,我们通过选择“其他选项”按钮并选择适当的设置来控制它们。购买solidworks
![](/admin/ewebeditor/uploadfile/20240624100616187.jpg)
![](/admin/ewebeditor/uploadfile/20240624100616102.jpg)
我们可以完全控制渐变的类型。只需双击舱口即可对其进行编辑。您还可以选择元素并输入EDITHATCH命令或从“编辑剖面线”弹出菜单中输入。
一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2024)
