翻转宽度配合对齐 SOLIDWORKS 2020

文章来源：solidworks代理商-卓盛信息

SOLIDWORKS 2020 的新增功能是翻转宽度配合对齐，能够翻转新的或现有宽度配合的配合对齐。正版solidworks

这甚至可以让您反转在较旧版本的 SOLIDWORKS 中创建的装配体的宽度配合对齐方式。 “高级配合”对话框底部的对齐按钮通常呈灰色。您可以在下图中看到，现在对齐按钮在 SOLIWORKS 2020 中可用。

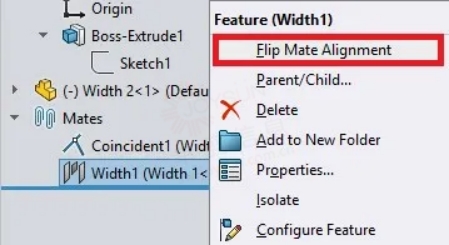

您可以编辑现有配合或在创建新配合时更改方向。要编辑现有配合，您可以直接编辑配合特征，或用鼠标右键从树中选择配合，然后选择“翻转配合对齐”以反转方向。

如果您熟悉“面包屑”，只需选择两个装配体零部件之一，您就会看到“宽度配合”符号。在符号上单击鼠标右键，然后选择“翻转配合对齐”以反转宽度配合上的方向。南通solidworks

使用相同的“面包屑”技术来修改其他配合，而无需在特征管理器设计树中找到它们。
