3DEXPERIENCE：裁剪 3DEXPERIENCE xFrame 成员

文章来源：solidworks代理商-卓盛信息

型材的连接方式通常是关键的设计阶段。添加结构构件时可以对其进行剪切和调整。该应用程序还提供了一个名为“修剪构件”的工具，允许您在添加结构构件后将其修剪和安装在一起。下面的示例将讨论如何匹配元素以及操作选项。为此，创建了一个由两条线组成的简单草图。添加了两个具有管状轮廓的元件。然后，使用“路径段成员”操作添加两个成员，并取消选择自动角修剪选项。solidworks价格

添加元素而不自动修剪角将允许您使用修剪成员操作。选择“结构”选项卡 ->“修剪成员”。单击成员后，将出现“修剪成员”窗口。首先，您需要确定元素的数量。在本例中，选择了两个术语。如果元件数量较多，则应选择3个或更多元件的选项。默认裁剪类型为无裁剪。通过单击向下箭头，您可以选择其他类型：

— 平面 – 第一次接触

—  面 – 全接触

—  目的

—  角

平面第一接触将元件与元件的第一公共点对齐。可以更改修剪元素的顺序。购买solidworks

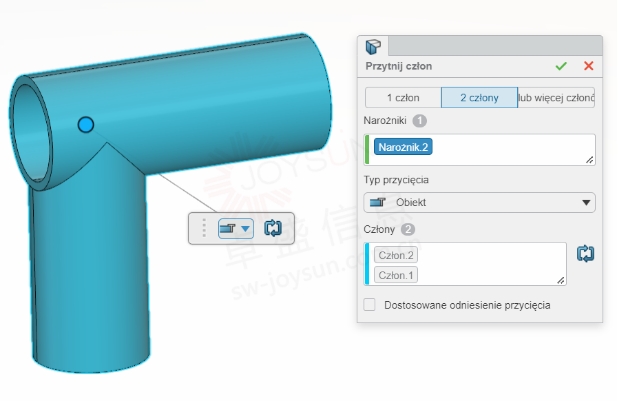

对象修剪类型允许您将形状调整为修剪的实体。

斜角裁剪类型允许您向元素添加斜角裁剪。
