使用 SOLIDWORKS 智能组件智能工作

文章来源：SOLIDWORKS代理商-卓盛信息

有没有想过如何在SOLIDWORKS中提高生产力 ？如果有一种方法可以在装配体中插入零件时自动创建上下文特征（例如剪切拉伸和自动放置）怎么办？有一种方法可以使用 SOLIDWORKS Smart Components来完成此任务！正版solidworks

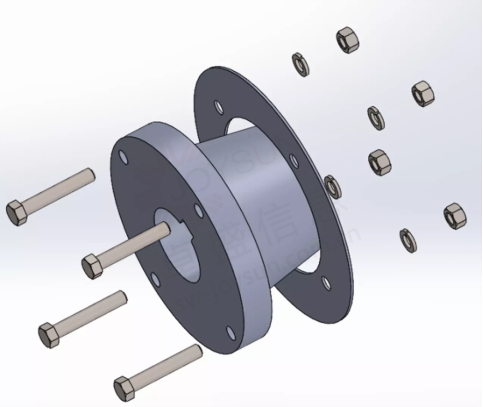

我们经常发现自己使用与硬件关联的重复组件，如下例所示。这种动力传输产品称为分段链轮，允许用户拆卸齿并在需要时更换它们。它需要一套螺栓、六角螺母和垫圈进行组装。

类似地，该齿所在的基板将需要钻孔和用于衬套的切孔。使用智能组件，您可以设置此类组件，只需点击几下即可自动添加切孔和硬件。让我们看看如何实现这一点。

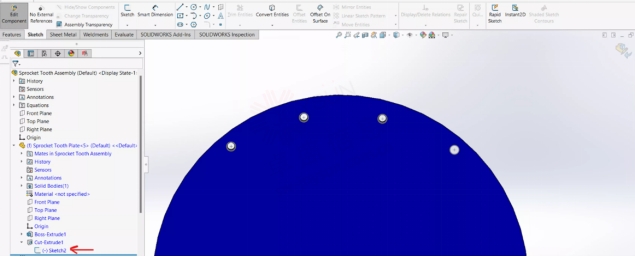

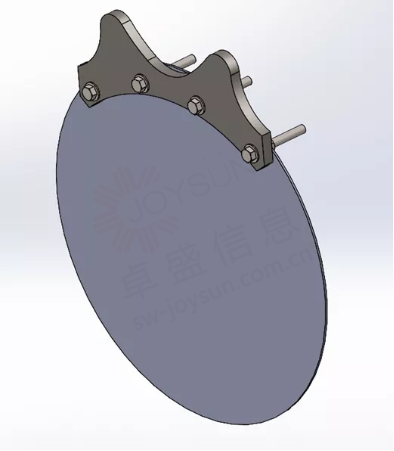

我们将从带有硬件的分段链轮齿开始，并创建一个简单的装配设置。该设置将包括链轮齿、硬件和底板，该底板将用作我们的挤压切割的参考。设置完成后，必须“在上下文中”编辑底板，并且我们必须在板上相对于螺栓绘制通孔草图。江苏solidworks

注意：我们只需要绘制四个螺栓孔，因为该智能组件将在装配体中多次插入。

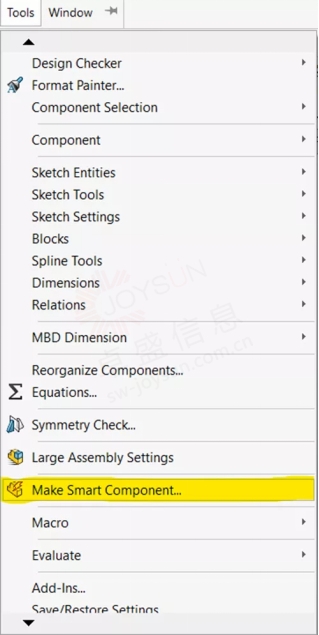

完成后，我们可以将链轮齿变成智能组件。 要完成此操作，请  在 “工具” 下拉菜单下找到“制作智能组件”命令。

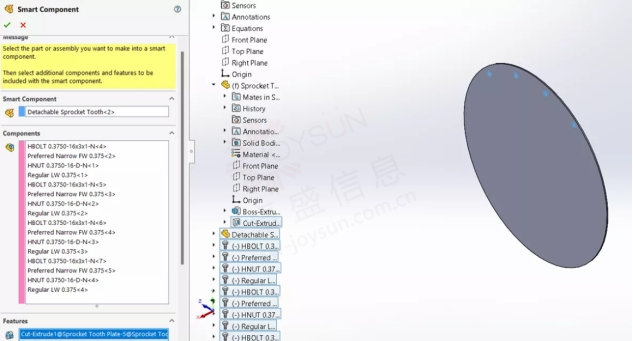

我们现在必须定义智能组件。在这里，我们可以选择牙齿本身作为智能组件，以及所有硬件和任何所需的上下文功能。

完成后，我们就可以使用新创建的智能组件了。我们将使用所需的板尺寸创建一个新组件并插入智能组件。放置后，我们可以利用 配合 来完全约束它。solidworks价格

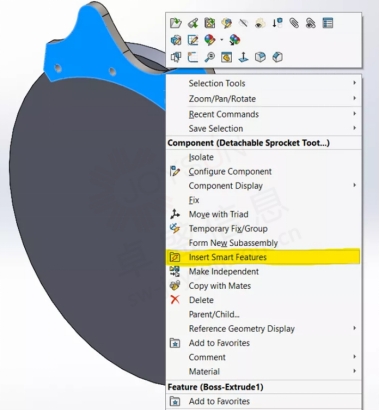

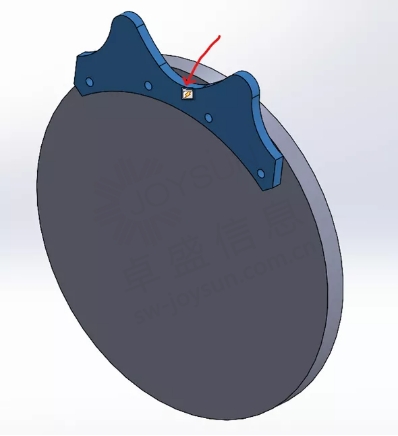

请记住利用 SOLIDWORKS 中的配合参考 来加快自动零件放置过程。约束后，从 FeatureManager 设计树中选择零部件，智能零部件图标将显示在零件上。或者，右键单击该组件并选择 “插入智能功能”。

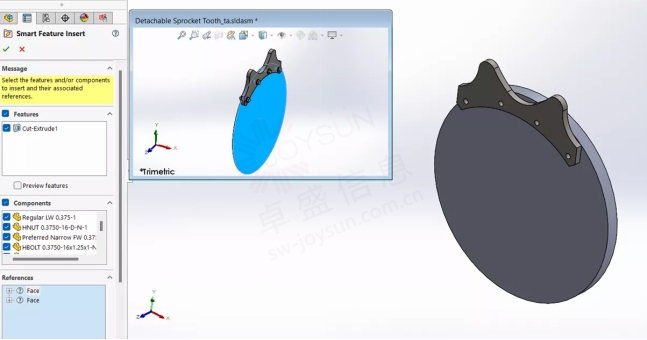

选择后，将出现智能功能界面。预览窗口将显示为定义 智能组件而创建的设置组件。 我们需要做的就是选择面，这些面将定义正确放置附加硬件和上下文特征（例如拉伸切割）的参考。

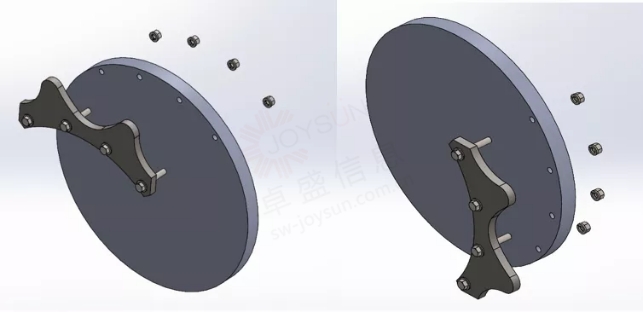

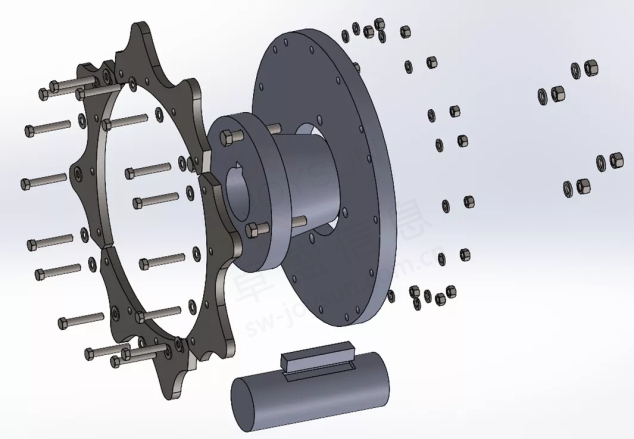

现在将自动放置挤出的切割孔和硬件。由于这些组件和功能与智能组件相关，因此如果需要进行更改，它们将与链轮齿一起移动。下面显示的是分解图，显示了上下文中的切割螺栓孔。

然后我们可以插入更多智能组件实例并遵循相同的过程。

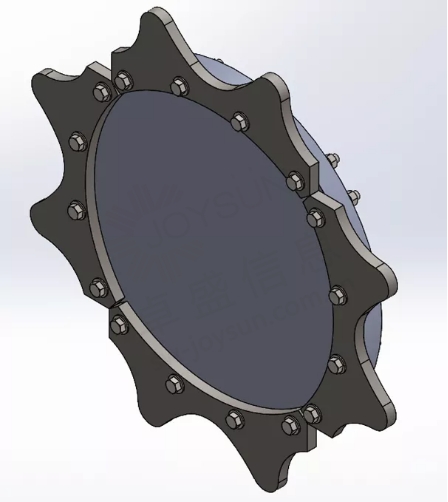

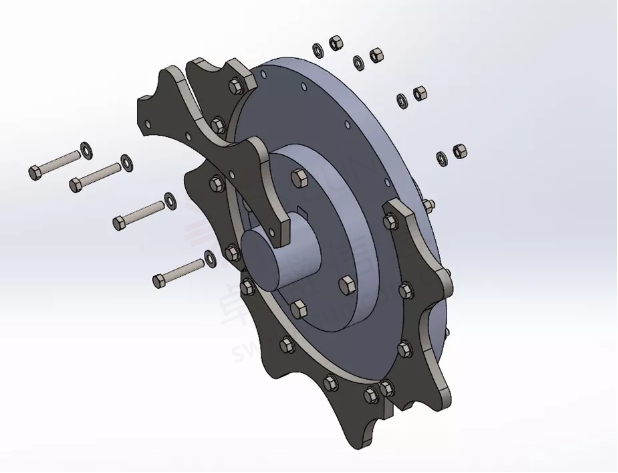

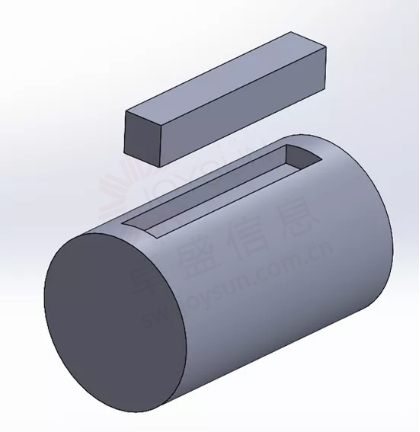

通过创建更多智能组件来增加装配的复杂性，并创建成熟的链轮、衬套、轴和键槽装配。以类似的方式，必须首先使用基础组件创建每个组件。衬套和衬套螺栓需要在基板上进行挤压切口。对于键座，基轴采用挤压切口制成。尽管在设置这些组件时需要预先投入时间，但如果重复使用这些部件，可以节省大量时间。购买solidworks

一旦一切设置正确，智能组件的真正威力就会发挥出来。只需几分钟，我们就可以创建一个包含大量硬件和上下文功能的完整链轮组件。此外，它还确保每次都使用相同的部件，从而减少出错的机会。即使是经验丰富的SOLIDWORKS 用户也需要花费 相当多的时间来创建包含所有切口和硬件的装配体。对于可重复使用和重复的组件，请使用智能组件！
