增强钣金零件的技巧和工具

文章来源：SOLIDWORKS代理商-卓盛信息

钣金一直是汽车、工业设备和建筑领域设计和制造团队的热门选择，这是有充分理由的。金属板材坚固、耐用、可成型、重量轻且具有成本效益。

例如，与笨重的铸造或机加工零件不同，使用钣金，您可以创建轻质但结构刚性的零件。与昂贵的熔模铸造、锻造或 3D 打印制造技术相比，它对于大规模生产也更具成本效益。最后，您可以获得刚性和柔性设计的独特组合，可以轻松承受冲击和振动。正版solidworks

在本文中，我想讨论使用 3D SheetMetal Creator角色中的工具设计更坚固的钣金零件的技巧。3D SheetMetal Creator 是一款完全基于浏览器的解决方案，其中包括带有用于钣金设计的专用工具的 xSheetMetal 应用程序，以及用于存储、管理和协作设计的其他应用程序和功能，因为它在 3D EXPERIENCE 平台上运行。

弯曲、孔和槽以及拉伸只是精心设计的坚固钣金零件的几个关键特征，3D SheetMetal Creator 可以帮助您轻松实现。下面让我们详细了解一下。

1.弯曲 – 不要让您的零件弯曲变形 – 添加弯曲！

当谈到钣金零件时，您希望避免使用平坦的钣金零件，并且添加折弯通常是钣金设计师开始设计时的首选方法。很多时候，金属板零件的外边缘会受到损坏，因此外边缘上的弯曲或折叠会增加零件的刚性，因此从字面上看，它不会弯曲或弯曲变形。

请记住，添加弯曲时，必须考虑弯曲半径，因为不同的材料和厚度需要不同的弯曲半径。如果半径太大，零件可能会弹回，如果半径太小，零件可能会破裂。一个好的经验法则是弯曲半径应至少是钣金厚度的两倍。江苏solidworks

借助 3D SheetMetal Creator，可以使用 xSheetMetal 应用程序中的“边缘壁”、“平面弯曲”、“点动”或“法兰”命令来实现弯曲。

2.用浮雕拉伸——漂亮而坚固的部件。

获得弯曲半径后，您需要专注于拉伸轮廓，这可以通过添加浮雕来拉伸零件来实现。拉伸是将金属板材沿一定方向延伸的过程。此过程通过将金属晶粒定向到某个方向来强化金属板。它还为您的钣金设计增添了美感。

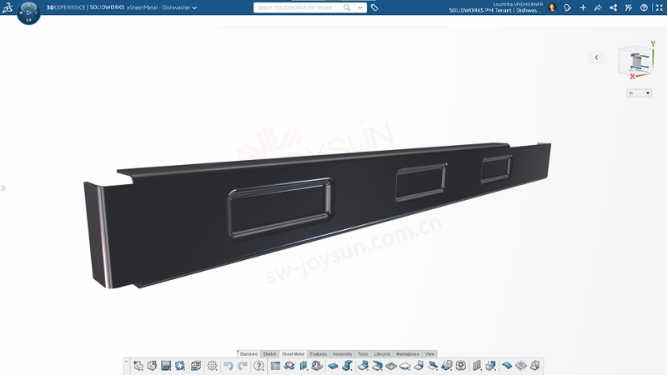

通过添加压花（例如成型冲头或珠状压花）可以轻松实现拉伸。在 3D SheetMetal Creator 中，您可以使用用户图章命令轻松获得所需的浮雕形状。此功能消除了使用复杂的建模技术来创建冲压几何形状的需要，并允许用户使用他们最喜欢的供应商的工具几何形状来形成钣金模型。如果您有经常使用的印章和成型工具几何图形库，则可以将它们保存在3D EXPERIENCE 平台上并根据需要使用它们。只要它是实体，无论其设计用途如何，都可以使用。

3.孔和槽——切口越多越好。

很多时候，您会看到轻质零件的设计中有过多的切口。为什么？因为切口不仅使零件更轻，而且在制造过程中增加了钣金零件的强度。solidworks价格

这听起来可能令人惊讶，但发生的情况是，当在钣金制造操作过程中创建切口时，由于冲头运动到模腔中，材料会稍微拉伸，并重新定向金属颗粒，从而使钣金零件变得更坚固。

切口还有助于减少应力集中，并有助于零件加载（使用中）时的负载分布。

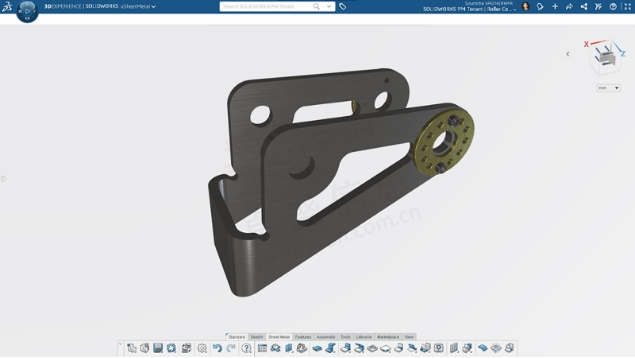

通过 3D SheetMeal Creator，您可以使用“剪切”命令快速创建多个剪切。您还可以使用“带图案的孔切口”功能在钣金零件中创建穿孔设计特征。购买solidworks

添加钣金设计功能（例如弯曲、拉伸和切口）不仅可以产生更坚固的零件，还可以推动制造过程，帮助制造商按照您的预期方式制造零件。
