如何使用分割线将 SOLIDWORKS Sketch 投影到曲面上

文章来源：SOLIDWORKS代理商-卓盛信息

有时，在创建不同的模型和零件时，曲面和实体并不总是呈方形，而是具有圆形曲线或曲面。您是否尝试过在曲面上应用挤出凸台或切割，但没有成功？

不要害怕，因为有一种方法可以将草图投影到曲面上，以允许您想要实现的操作。这使用“分割线”命令来创建投影，并使用新草图来实现所需的任何新特征。江苏solidworks

对于此示例，我们将使用球体作为基础对象。

创建草图

有了基础对象后，您就可以在平面上创建您想要的任何草图。我们在这里使用顶平面作为草图平面。

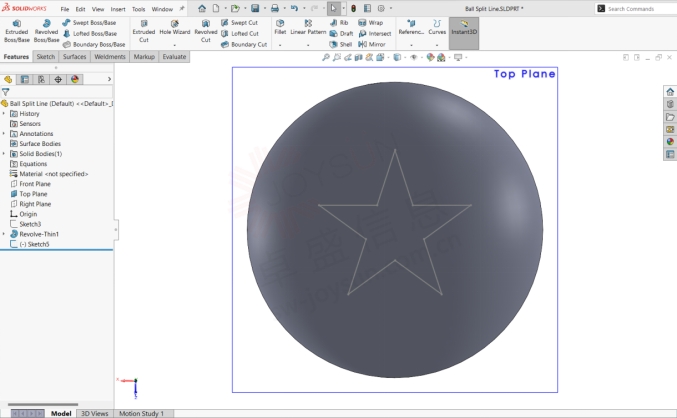

使用模型顶平面绘制草图

使用分割线功能投影到曲面上

一旦您获得了所需的草图，您将激活“分割线”命令。这可以在“插入” > “曲线” > “分割线”或“特征”选项卡> “曲线” > “分割线”下找到。

分割线属性管理器出现后，您将看到一些不同的分割类型选项；轮廓、投影和交叉。投影选项将是我们在此示例中选择的选项。

从这里开始，有一些不同的选项可供使用。第一个是“要投影的草图”，它允许您选择想要投影的一个或多个草图。solidworks价格

下一个选项是“要分割的面”，这将是所需的表面，在本例中是球体。

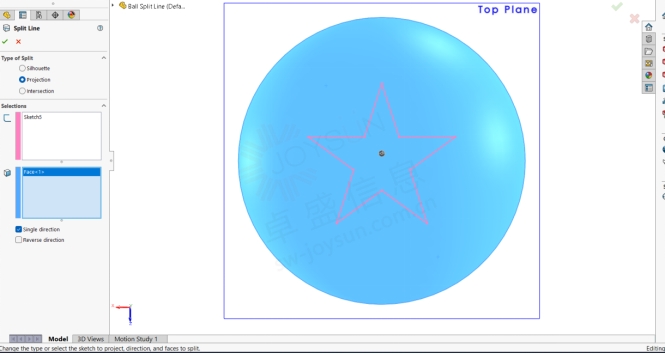

显示投影类型分割的分割线属性管理器

两个附加选项；单向和反向，可以更好地控制投影的放置位置。在此示例中，选择了单一方向，因此分割线仅位于球体的一侧，而不是两侧。反向方向将改变分割线放置在哪一侧，并且在本示例中将取消选择该选项。购买solidworks

选择绿色复选箭头后，就会创建分割线，现在您可以看到沿着球体弯曲区域绘制的草图。

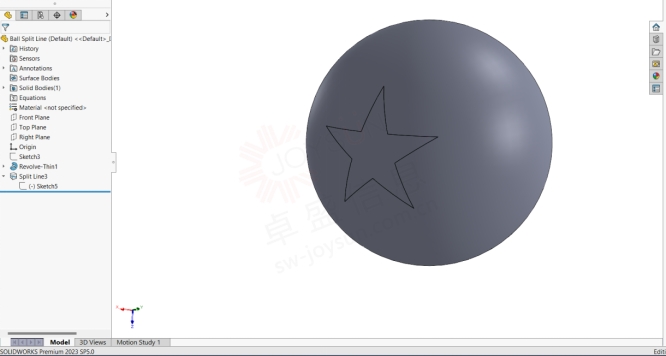

曲面上显示的分割线

就是这么简单！这可以使用任何草图来完成，并且您可以根据这些分割线面进行修改，例如拉伸或切割。solidworks官网
