SOLIDWORKS Flow Simulation 一氧化碳流量示踪器

文章来源：SOLIDWORKS代理商-卓盛信息

本文中，我们执行 SOLIDWORKS Flow Simulation  Tracer 研究，以查找空气穿过房间时的一氧化碳浓度。solidworks官网

设置

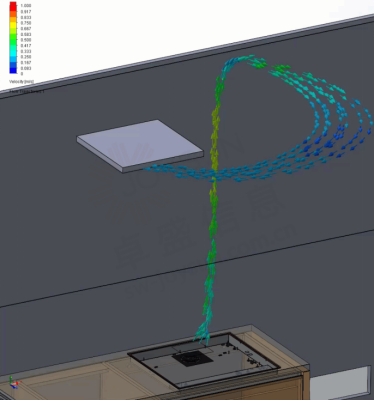

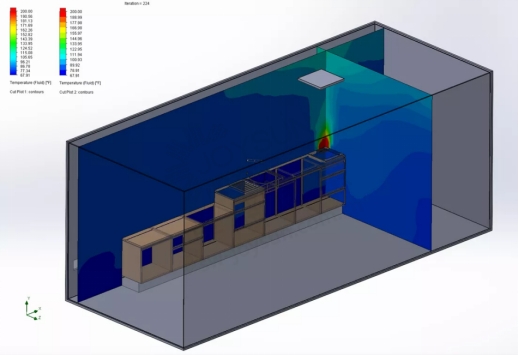

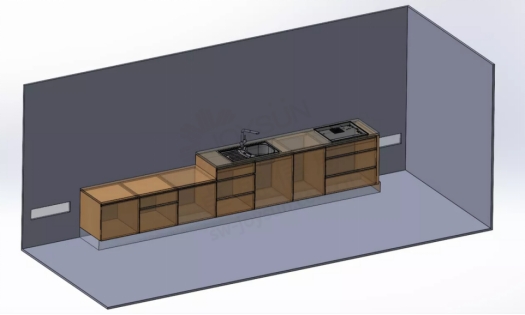

该设计将包括使用炉子表面顶部作为热源的内部研究。当周围的空气变热时，它会扩散，然后通过顶部的吊扇排出。剖切图和流动轨迹可以确认房间内空气的运动。

使用的参数：

• 热源 = 1500 W

• 吊扇出口体积流量 = 0.1 m^3/s

示踪剂研究

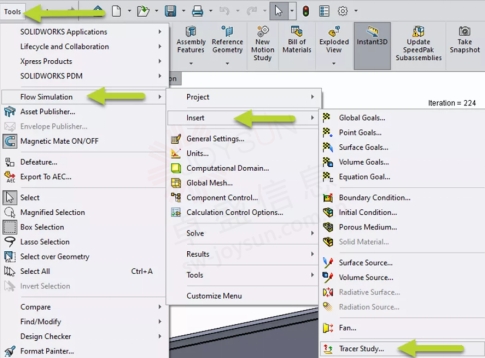

要启用示踪研究，请转至 工具 > 流动模拟 > 插入 > 示踪研究。

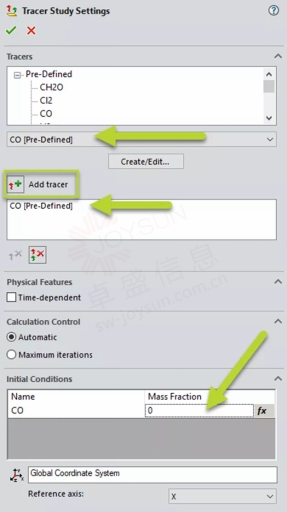

对于设置，我们必须首先选择产生热量的物质类型。SOLIDWORKS Flow Simulation 包括温度与扩散量成比例的预定义项目。 正版solidworks

选择物质后，单击 “添加示踪剂” 按钮将其包含在内。将其余设置保留为默认值，但还要确保初始质量分数在开始时设置为零。

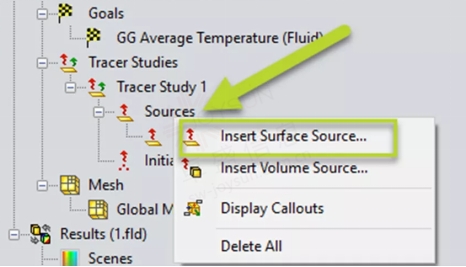

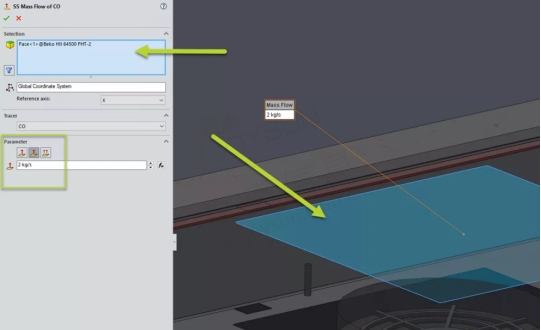

对于较新版本的 SOLIDWORKS，我们可以返回树并为跟踪器添加源。源的选择基于先前为热源选择的相同表面。在本例中，我们将指定质量流量等于2 kg/s。

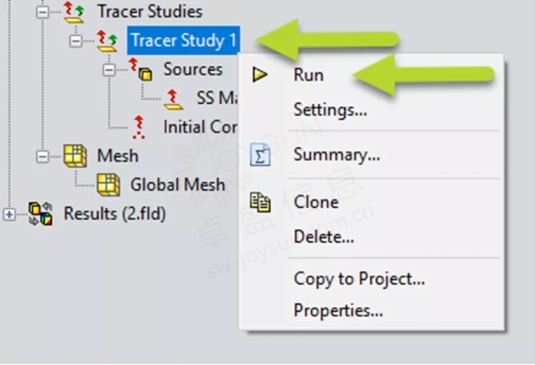

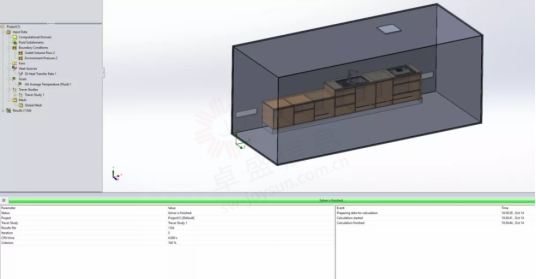

然后，我们可以通过右键单击 Tracer Study  >  Run来运行分析 。由于这是后处理操作，因此无需重新运行整个设置，因为底部会出现一个单独的求解器窗口来监视进度。

结果

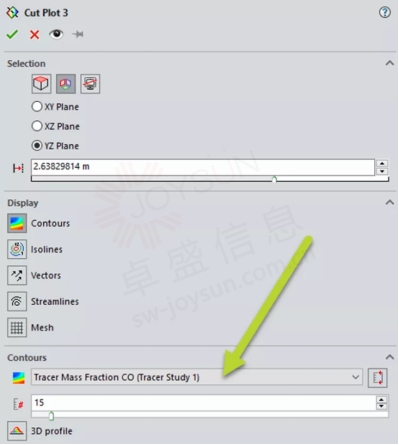

要查看示踪剂研究的结果，我们可以创建切割图，并且新参数将允许我们从下拉列表中选择示踪剂质量分数。江苏solidworks

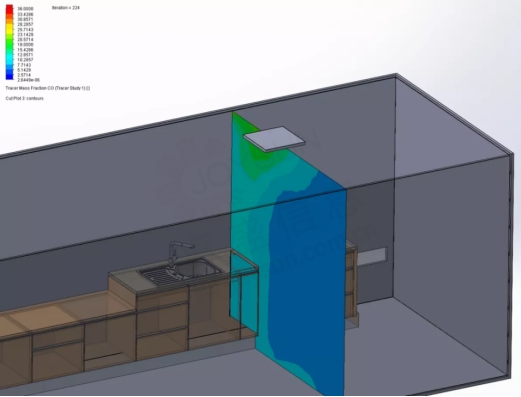

如图所示，二氧化碳的量主要集中在天花板的顶部，这与吊扇的流动轨迹直接相关。

为了减少这个空间中的一氧化碳量，我们可以设置另一种带有两个吊扇的配置。流量模拟中唯一需要的更改是添加第二个输出体积流量边界条件。

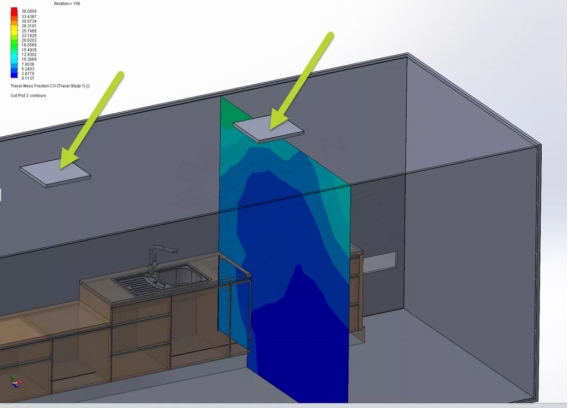

如图所示，安装了两个风扇的区域中 CO 浓度较低。借助流量追踪功能，我们可以更新设计并尽快获得结果。
