SOLIDWORKS Simulation 用户通常想知道如何使仿真运行得更顺畅、更快。在模拟中对实体进行网格划分时，通常的目标是简化几何图形以使网格划分过程更加平滑。不幸的是，薄组件的难度会增加，因为它需要增加网格尺寸，从而增加单元的数量。这通常会导致更长的求解时间和生产力的浪费。

对于壳单元，这消除了厚度方向网格划分的复杂性，并且仅关注表面网格划分。在下面的示例中，我们将对包含均匀厚度的工字梁进行建模，然后利用模拟壳单元对主体进行网格划分。

设置模型

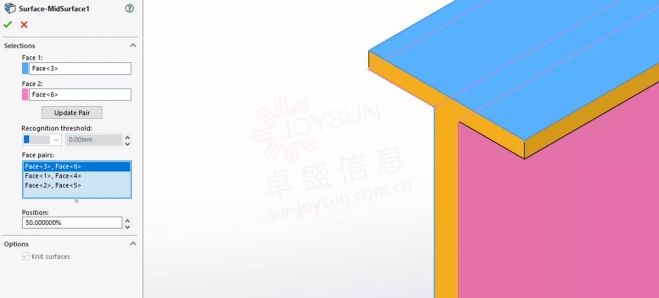

有助于更轻松地设置壳单元的技巧是将面转换为曲面体。另一个好处是确保表面穿透厚度的一半。SOLIDWORKS 中的“中曲面”命令非常适合此目的。

诸如“延伸曲面”命令之类的附加功能可以将曲面边缘带到面以进行接触。此外， 分割线功能允许将面分割。稍后我们将在模拟中创建网格时解释该技术。

注意：中面可以自动应用延伸和分割功能。

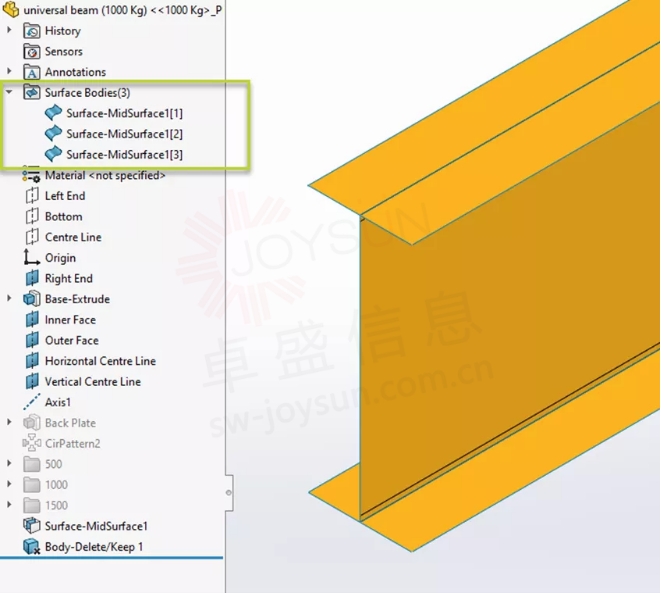

完成后，我们可以返回并从树中删除实体，因为模拟中不需要它。在此示例中，三个表面体保持完整。

在模拟中，右键单击曲面体并 编辑定义。

应用厚度值。

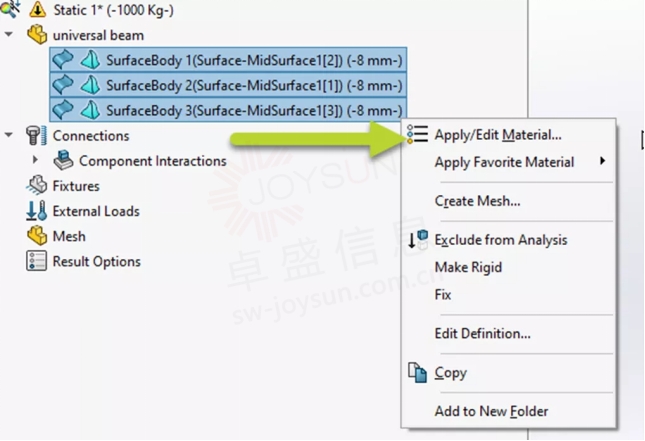

右键单击曲面实体，然后单击 添加/编辑材质 以编辑材质。

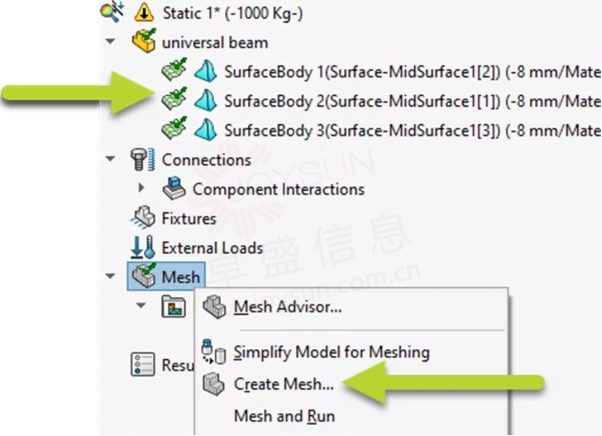

最后，右键单击网格并选择 “创建网格”来创建网格。请注意，外壳网格图标的显示方式与实体网格图标的显示方式不同。

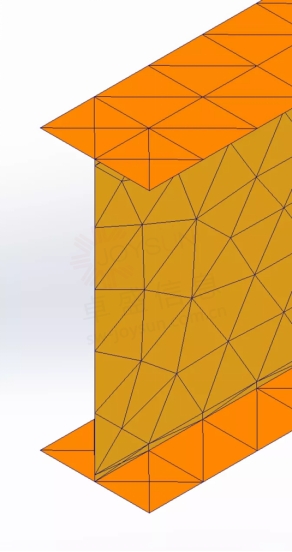

为了分析差异，壳单元不会在预览中显示厚度，但表面将进行颜色编码以确定正面和背面。

此外，根据表面上的面是否被分割，接触边在元素上显得可见，这有助于创建兼容的节点。

如果节点不兼容（不接触），我们还可以添加手动接触集，以确保检测到人脸对。

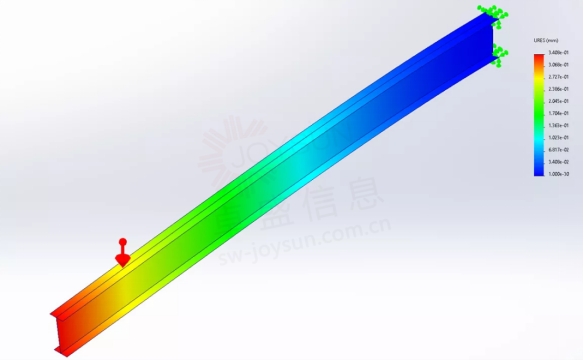

最后，进行研究以验证结果是否可以通过壳单元获得。

结论

这种方法称为 CAD 调节，使我们能够专注于简化仿真模型。在此示例中，由于在模型中创建了曲面体，因此在模拟中识别了壳单元。回顾结果，它将类似于使用更精细的实体单元进行网格划分的研究，但可以更快地进行网格划分和求解。

我希望您发现此 SOLIDWORKS Simulation  CAD 调节壳单元有帮助。
