在 SOLIDWORKS Simulation 中创建多个螺栓连接件

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS Simulation 螺栓连接器是简化 FEA 研究以加快运行时间的好方法。模拟螺栓连接器不是使用物理螺栓几何体来啮合并与周围零件交互，而是添加一个简化的梁单元来表示螺栓杆以及周围面的刚性或分布式钢筋。有时您的模型中可能有许多需要螺栓的孔。本文将解释在 SOLIDWORKS Simulation 中创建多个螺栓连接件的不同方法。SOLIDWORKS价格

一次添加一个螺栓连接器

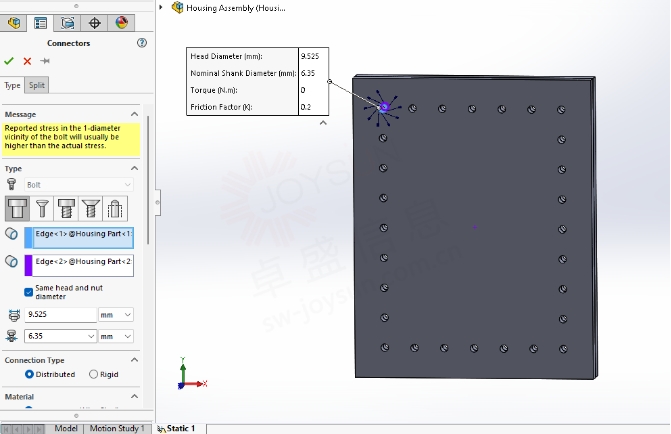

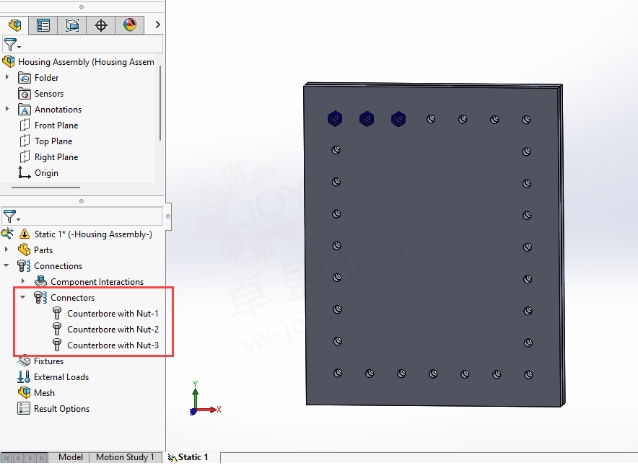

创建并接受螺栓连接器后，单个特征将添加到连接器类别下的模拟树中。添加更多的连接器将创建额外的功能。

SOLIDWORKS 螺栓连接器

SOLIDWORKS 螺栓连接器功能

在螺栓接头 PropertyManager 中保持可见

要加快该过程，您可以在螺栓连接器 PropertyManager 中启用“保持可见”图标。单击接受后，这会使 PropertyManager 以相同的值保持打开状态，以便您可以快速添加更多连接器。这将在同一会话中的螺栓组下创建所有螺栓连接器功能。当您有多个螺栓尺寸或位置时，这可以让事情变得更干净。购买SOLIDWORKS

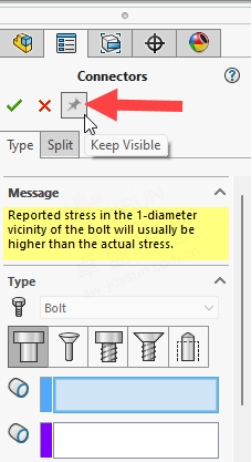

SOLIDWORKS PropertyManager 保持可见

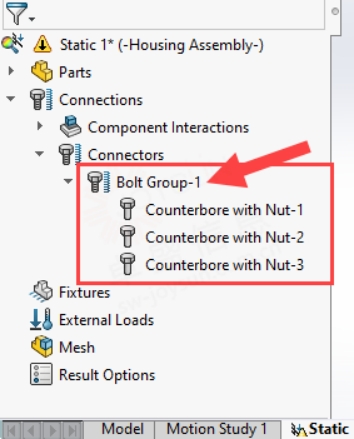

SOLIDWORKS Simulation 螺栓组

生产力提示：在 PropertyManager 中使用鼠标右键在选择框之间跳转并接受

可以通过将文件夹添加到连接器功能来创建其他螺栓组。可以将现有螺栓拖入和拖出文件夹。

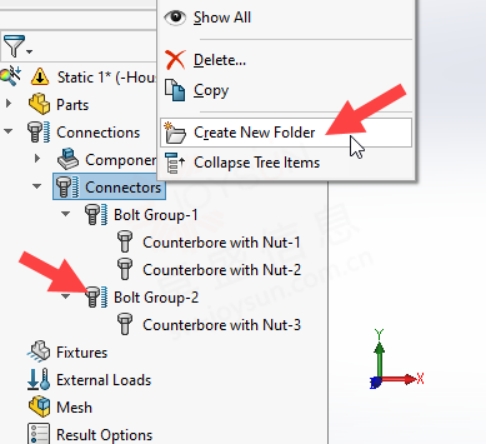

SOLIDWORKS 螺栓连接器新组

将 Toolbox 特征转换为螺栓连接器

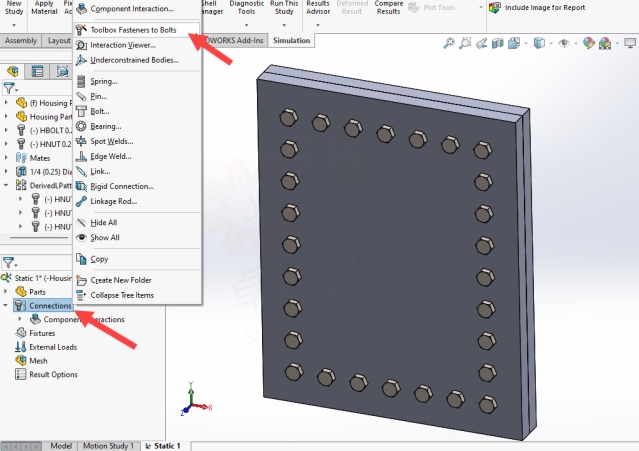

如果您拥有Simulation Professional或Simulation Premium许可证并在装配体中使用Toolbox 紧固件，则这些紧固件可以自动转换为Simulation Bolt Connectors。右键单击连接器文件夹并选择“Toolbox Fasteners to Bolts”。这将通过选取 Toolbox 组件的尺寸来生成模拟螺栓连接器。Toolbox 组件会自动从模拟算例中排除并放置在文件夹中。SOLIDWORKS官网

SOLIDWORKS Toolbox 螺栓紧固件

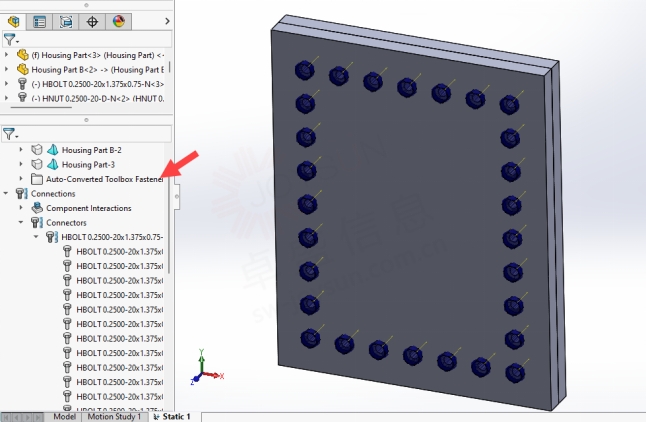

SOLIDWORKS 自动转换的 Toolbox 紧固件

用于传播模拟螺栓连接器的装配孔系列特征

最后，如果您希望能够添加一个模拟螺栓连接器并填充所有其他孔，则可以使用孔系列装配功能。孔系列装配体特征适用于装配体中的多个元件。这是必需的，因为螺栓连接器需要引用至少两个组件。零件级别中的简单异型孔向导功能无法提供足够的信息。

SOLIDWORKS 孔系列

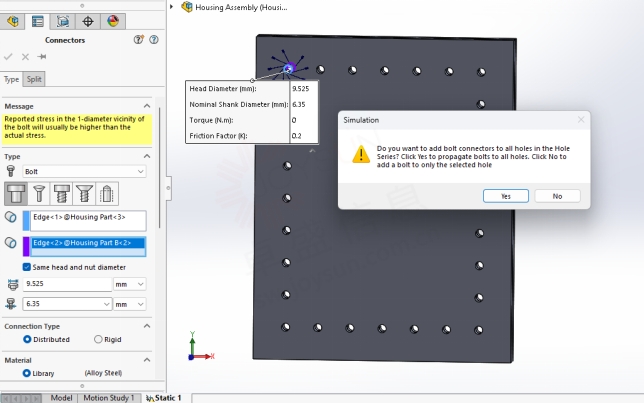

将螺栓连接器应用到任何孔系列实例将提示将螺栓传播到所有孔。这样可以方便地将它们全部分组到同一个螺栓组中。正版SOLIDWORKS

孔系列孔上的 SOLIDWORKS 螺栓连接器

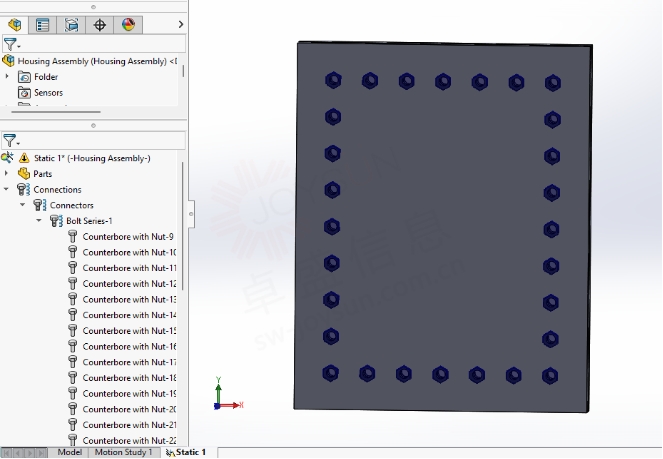

SOLIDWORKS 孔系列仿真螺栓连接器

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
