SOLIDWORKS：切割清单表中的自定义属性

文章来源：SOLIDWORKS代理商-卓盛信息

在SOLIDWORKS软件中，我们可以使用零件属性以及切割清单属性。您可以在本文中了解这些属性之间的区别。江苏SOLIDWORKS

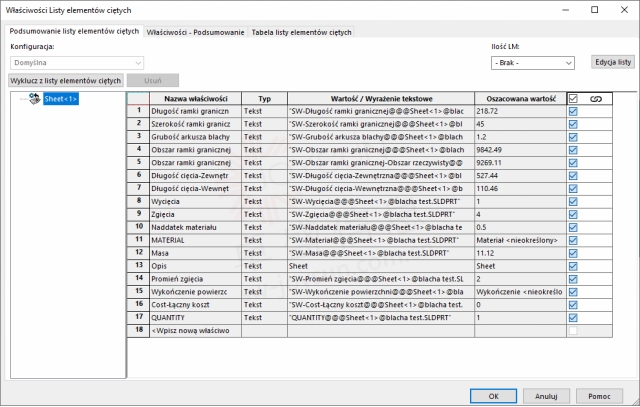

切割清单属性数量非常丰富，包含用户舒适工作所需的最重要属性。在那里，我们可以找到金属板材的厚度、长度、宽度和表面积等信息，以及板材中的弯曲或切口数量等属性。有时我们会需要一些不寻常的属性。假设我们的金属板上有一个豆形孔，我们希望看到桌子上凹槽的宽度（当然，它可以是任何其他尺寸）。

为了更容易识别所使用的维度，最好使用操作和维度的单独名称，这样我们在长时间休息后返回项目时更容易找到所使用的维度。它可以是驱动维度，也可以是从属维度。SOLIDWORKS价格

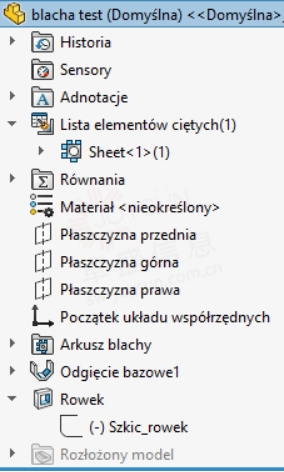

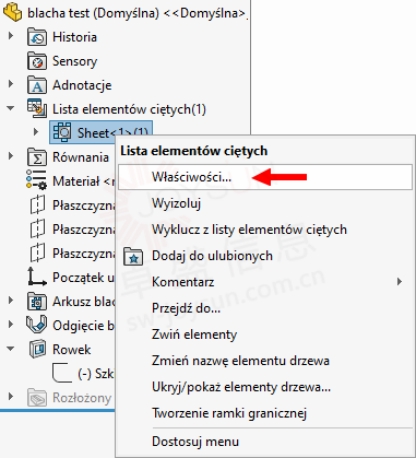

输入尺寸、指定尺寸名称以及可能的操作名称后，我们可以转到切割清单的属性。展开历史树中的切割清单文件夹，右键单击图纸 <1>对象并转到属性。

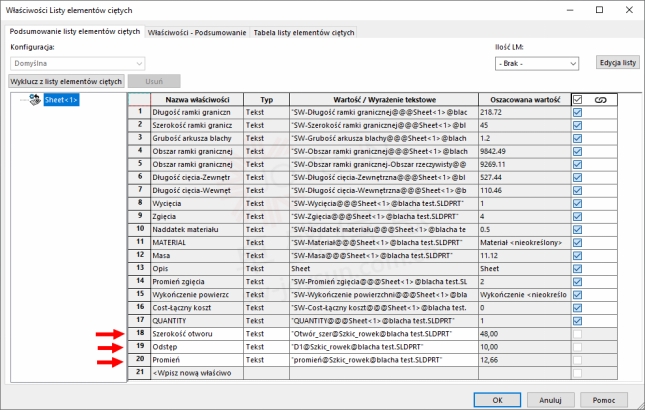

在属性窗口中，转到表格底部，输入将在表格中显示的属性名称，将类型设置保留为文本，转到值/文本表达式字段，然后单击选定的凹槽宽度尺寸。该维度将添加到该列，其值将被读取并保存在“估计值”列中。

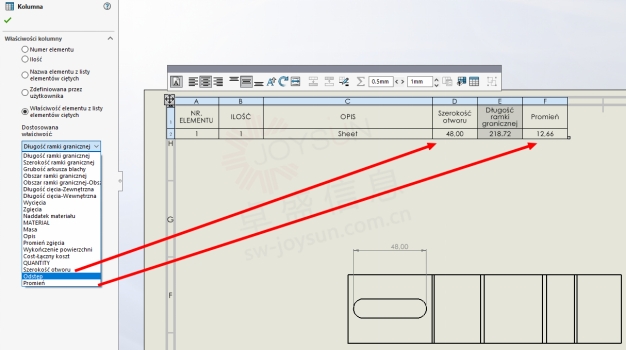

现在，在转到 2D 文档并调用焊件切割清单表后，我们可以将标准列更改为具有我们的属性的列。程序将读取这些值并将其输入到表中。购买SOLIDWORKS

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
