如何在 SOLIDWORKS 工程图中隐藏/显示尺寸

文章来源：SOLIDWORKS代理商-卓盛信息

在某些情况下，您可能决定隐藏 SOLIDWORKS 工程图尺寸，而不是删除尺寸。现在的问题是如何使隐藏的维度再次可见？本文演示如何在绘图环境中隐藏然后显示隐藏尺寸。购买SOLIDWORKS

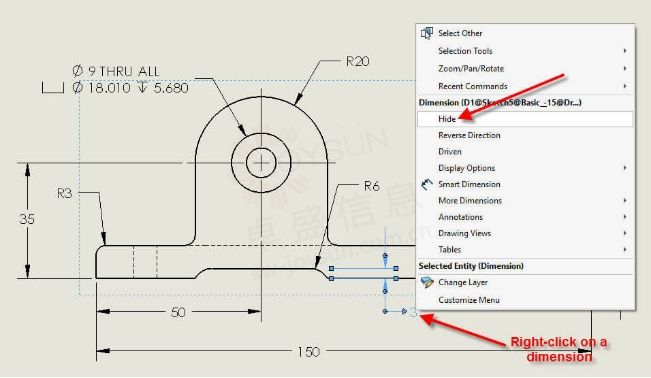

步骤 1：右键单击工程视图中的尺寸，然后从快捷菜单中选择隐藏：

右键单击尺寸并选择隐藏

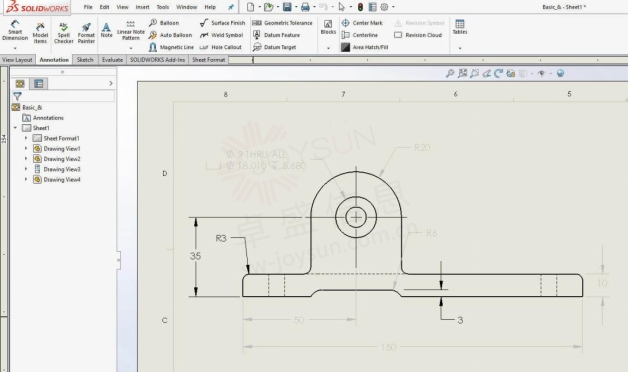

下图显示了隐藏的两个维度：“3”和“150”。

尺寸“3”和“150”被隐藏

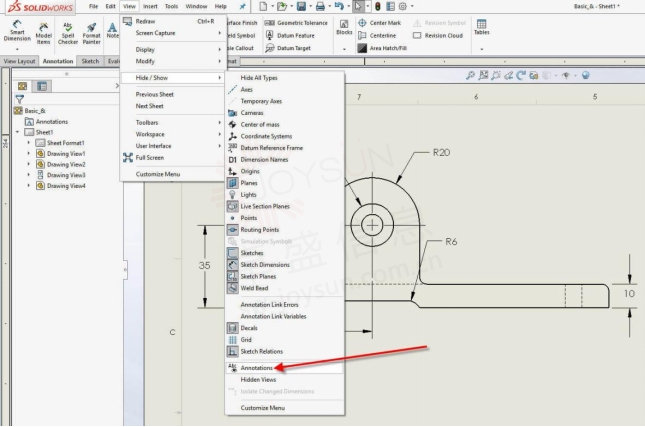

第 2 步：激活隐藏/显示注释。这是通过“视图”>“隐藏/显示”>“注释”完成的。

激活隐藏/显示注释

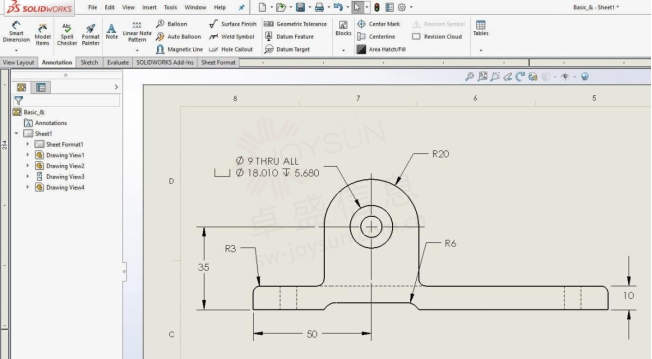

步骤 3：当“隐藏/显示注释”处于活动状态时，隐藏的尺寸以灰色显示。此时，鼠标光标形状将变为带有十字线的眼睛。现在，单击任何灰色隐藏尺寸将在绘图中显示它们。此外，单击可见尺寸会将其颜色更改为灰色，这意味着当“隐藏/显示注释”选择完成后，灰色尺寸将从视图中隐藏。SOLIDWORKS官网

通过激活隐藏/显示注释，隐藏的尺寸将以灰色显示

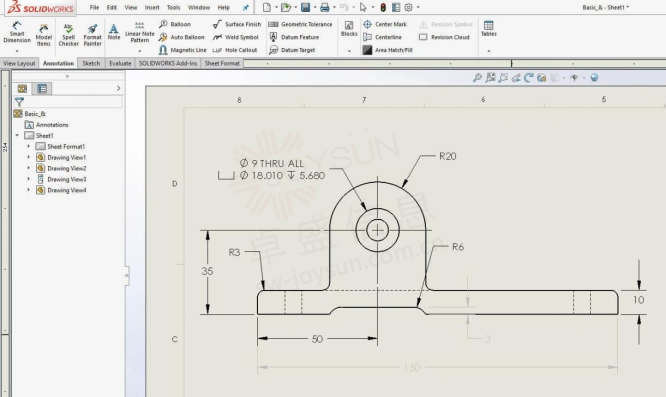

步骤 4：停用隐藏/显示注释 – 如果仅选择尺寸“3”，则停用隐藏/显示注释后它将显示，其他尺寸仍会隐藏。在下图中，选择显示维度“3”，而维度“150”仍处于隐藏状态。

维度“3”重新出现，维度“150”仍然隐藏

一次隐藏或显示多个维度

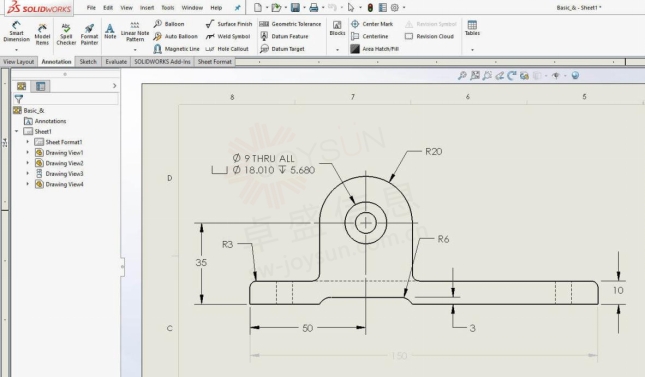

当隐藏/显示注释被激活时，所有隐藏和显示的尺寸将以灰色或黑色显示。选择显示的尺寸会将其颜色更改为灰色，反之亦然。因此，如果按步骤 2 所示激活“隐藏/显示注释”，则可以将任意数量的维度设置为隐藏或显示隐藏维度。下图演示了如何将更多维度设置为隐藏。正版SOLIDWORKS

当隐藏/显示注释处于活动状态时，可以设置隐藏或显示多个尺寸

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2024）
