SOLIDWORKS Electrical 中的零部件标记

文章来源：SOLIDWORKS代理商-卓盛信息

在 SOLIDWORKS Electrical中，使用零部件标记来识别零部件非常重要 。该标记用于创建与设备的其他表示形式的关系。当将符号添加到原理图或线图时，我们可以将其定义为项目中已定义的组件 ，也 可以使用新标记（标识符）创建新组件。在本文中，我们将讨论新符号获得其标志的四种方式。 SOLIDWORKS价格

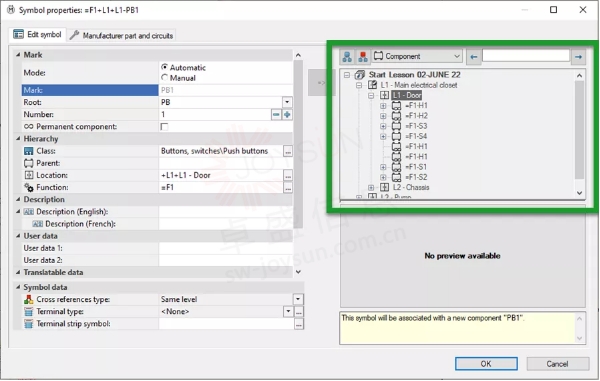

第一个选项将 在项目中的两个符号之间创建关联 。在添加符号并创建与现有组件的关联时，我们可以使用“符号属性”菜单右上部分的下拉过滤器来快速按组件类型过滤并找到我们想要关联的组件。

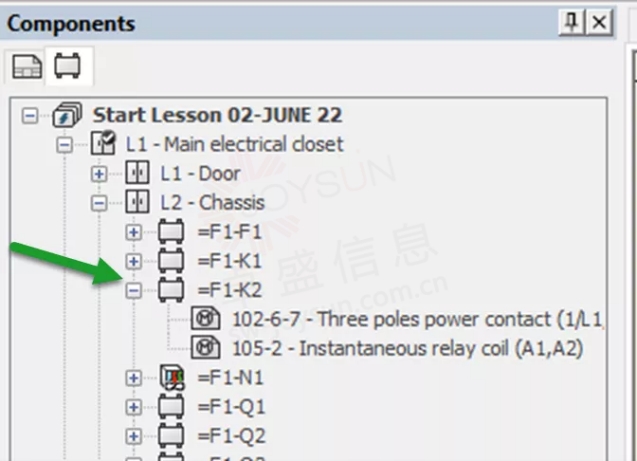

一旦选择该组件，它将具有与现有组件相同的标记。在组件树中（如下例所示），不同页面上的两个符号代表同一个组件。

第二个选项是 创建一个新组件。第一次将符号放置在页面上时会发生这种情况。您不与现有符号或组件关联。系统会自动创建一个新标记。购买SOLIDWORKS

这个标记是如何创建的，在哪里定义的？

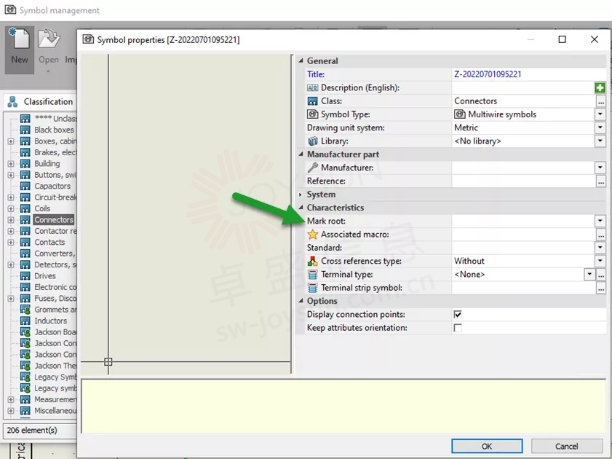

标记至少由两部分组成： 根 （M、PB、SS、CR）和 序列号 或其他唯一编号。可以使用用于表示的符号的默认值自动定义标记。如下图所示，当我们创建一个新符号或编辑现有符号时，我们可以定义组件标记根。

将新符号添加到文档时，SOLIDWORKS 将使用从符号属性获取的标记根并添加唯一的序列号来创建标记。例如，创建根标记为“S”的新组件时；如果这是第一个使用“S”作为根的组件 - 它将成为 S1。第二个组件的第二个符号将变为 S2。

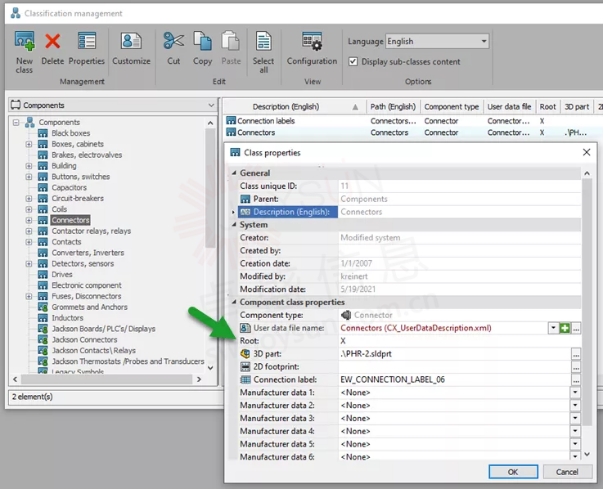

即使符号标记根为空，也可以通过第三种方式将标记添加到新组件中。如果符号没有定义的标记，则当添加新组件时，它将采用符号分类定义的标记根。

创建标记的第四个选项是定义公式。这是在项目级别定义的。 SOLIDWORKS官网

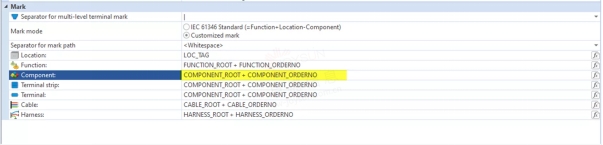

从“电气项目”选项卡中，转到 “项目配置” ，然后转到“标记” 选项卡 。在组件的标记部分，最右侧的公式图标允许我们指定与系统默认值不同的公式或定义自定义公式。
