那么，您想将 3DEXPERIENCE 与在 SOLIDWORKS 中建模的零件一起使用吗？

3DEXPERIENCE 平台是一款强大的基于云的工具，适合寻求在协作环境中进行创新的新方法的公司。可用工具、应用程序和角色的广度令人难以置信，我们将重点关注 CFD（计算流体动力学）模拟角色 (FMK) 及其随附的应用程序。这篇文章介绍了如何将零件从 SOLIDWORKS 导入到3DEXPERIENCE 中。展望未来，我们将假设设计已完成并准备好导入3DEXPERIENCE 进行仿真（即无需在 SOLIDWORKS 中进行进一步的工作）。

直接从 SOLIDWORKS将零件导入3DEXPERIENCE 将使您能够保持SOLIDWORKS 和3DEXPERIENCE 零件的链接；允许您将 SOLIDWORKS 中的更改更新到您的零件，并将这些更改反映在3DEXPERIENCE 中。购买SOLIDWORKS

1.正确打开SOLIDWORKS

要正确打开 SOLIDWORKS，您可能需要先将其关闭。为了确保您制作的零件或装配体可以导入到3DEXPERIENCE 中，您应该使用SOLIDWORKS 插件或 SOLIDWORKS Connected 应用程序 通过3DEXPERIENCE 打开 SOLIDWORKS。

如果您从开始菜单打开桌面SOLIDWORKS而不经过3DEXPERIENCE，则必须从应用程序关闭并重新打开该应用程序。

典型的步骤可能是这样的：

1.关闭 SOLIDWORKS（如果未从3DEXPERIENCE打开）

2.在网络浏览器中转至3DEXPERIENCE

3.选择适当的应用程序（SOLIDWORKS 插件或已连接的 SOLIDWORKS）。

2. 在 SOLIDWORKS 中打开您的设计

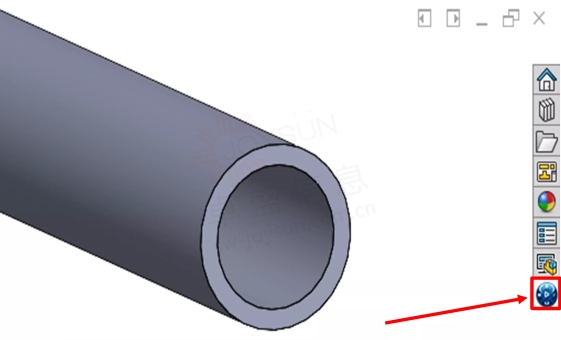

像之前在 SOLIDWORKS 中所做的那样打开您的设计。请注意右侧的3D EXPERIENCE 按钮，然后继续下一步。

3. 打开 3DEXPERIENCE 任务窗格

现在您已从3DEXPERIENCE 打开SOLIDWORKS，您将能够将设计保存到云中。在 SOLIDWORKS 中，单击3DEXPERIENCE 任务窗格选项卡，如下所示。

3DEXPERIENCE 任务窗格选项卡向您显示当前打开的零件的一些详细信息。对于我们的目的而言，最重要的是“状态”列。这显示了3DEXPERIENCE中设计的保存状态。SOLIDWORKS官网

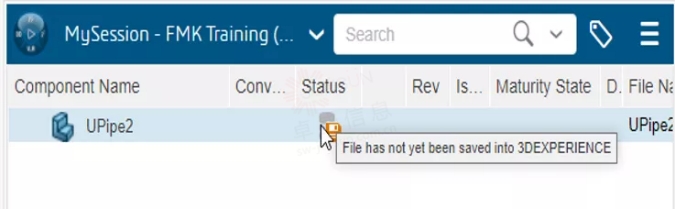

请注意，该部分可能会保存在本地，但这不会将其保存到云端。下图中的橙色软盘符号表明该部分尚未保存到3DEXPERIENCE平台中。

4. 将设计保存到云端

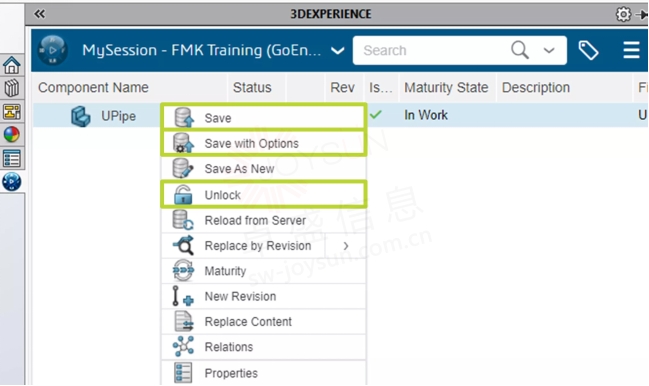

右键单击3D EXPERIENCE 任务窗格选项卡中的设计将显示多个选项。我们在这里关心的选项是：Save 、Save with Options和 Lock/Unlock。

● 锁定设计可防止其他用户对其进行编辑。

● 保存将使用默认选项将零件保存到云端。

● 使用选项保存 允许您指定保存的多个方面。

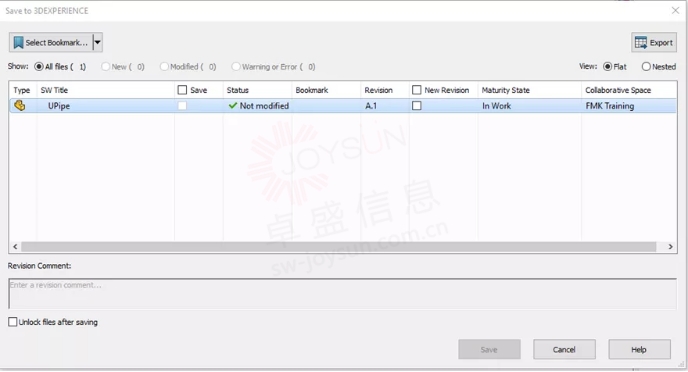

在“使用选项保存”窗口中，您可以将零件保存到特定书签、创建新版本、检查成熟度状态等。您可能需要先锁定设计，然后才能保存它。一旦一切都如您所愿，只需单击“保存”即可。

5.等待转换

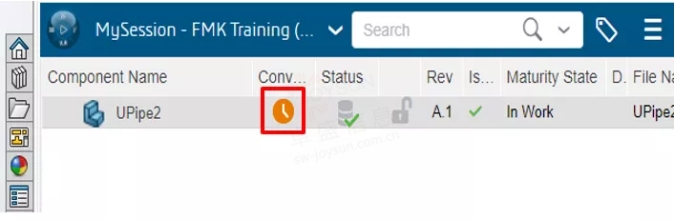

保存后，状态将显示绿色勾号，转换状态将变为黄色，表示文件已保存，但尚未准备好在任何3DEXPERIENCE 应用程序中打开。正版SOLIDWORKS

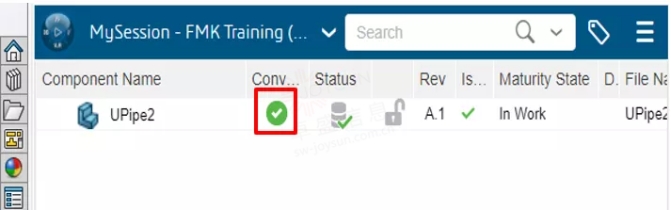

稍后，转换状态将变为绿色，表明零件已准备好在3DEXPERIENCE 中打开。

6. 在3DEXPERIENCE 中打开您的 SolidWorks 零件

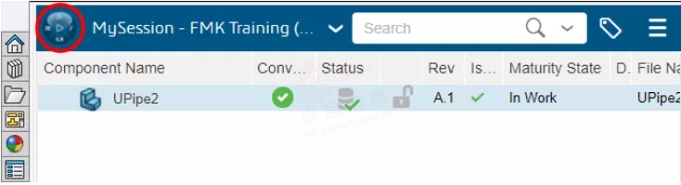

此时，SOLIDWORKS 零件已准备好在3DEXPERIENCE 中打开。为此，请选择该零件，使其以蓝色突出显示，然后单击窗格左上方的指南针。

这将打开3DEXPERIENCE 角色和应用程序，我们将从中选择流体场景创建应用程序。尽管如此，我们可以使用任何场景创建应用程序。

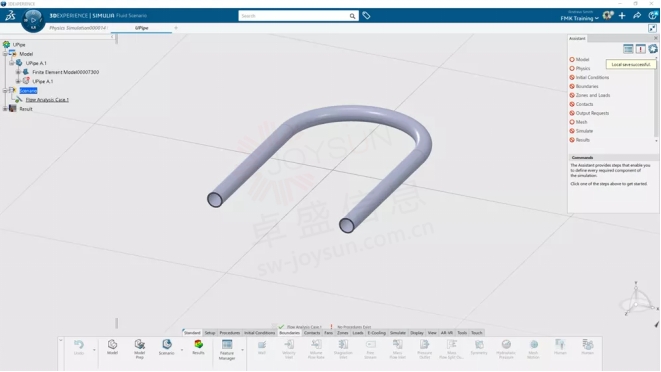

片刻之后，应用程序将打开并加载我们的部件。

关于导入零件和装配文件的注意事项

需要注意的是，您也可以将文件直接导入到3DEXPERIENCE 中。这是一种可以接受的方法，但与该部分的链接将被切断。换句话说，如果在 SOLIDWORKS 中更新零件，则导入到3DEXPERIENCE 的零件将不会更新。3DEXPERIENCE

将您的设计从 SOLIDWORKS 导入到3DEXPERIENCE 是一个小而简单的步骤，可让您获得3DEXPERIENCE 的强大功能。这是我们通过流体动力学工程师 (FMK) 角色对这些设计运行 CFD 仿真的第一步。
