如何使用三种不同的方法在 SOLIDWORKS 中删除面和孔

文章来源：SOLIDWORKS代理商-卓盛信息

了解如何通过在SOLIDWORKS中使用各种方法消除模型中的孔，从而消除模型中的间隙或空隙。您可能想要使用孔向导或挤压切割来创建孔并将其保留在您的设计中。但是，如果您想消除漏洞而不删除特征怎么办？有多种选项可以删除漏洞并修补该区域。在本文中，我将向您展示如何使用 SOLIDWORKS 中的删除面、取消修剪曲面和删除键来删除孔和空隙。SOLIDWORKS官网

使用删除面命令删除 SOLIDWORKS 中的孔

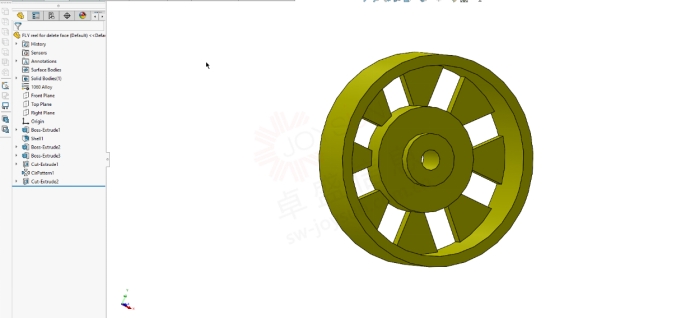

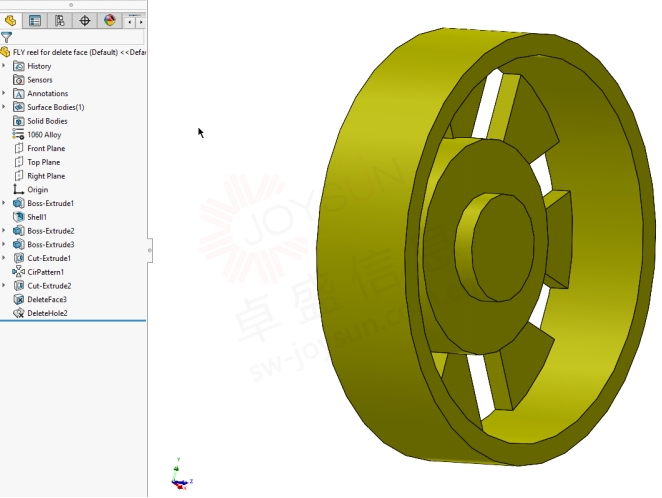

在这个飞钓线轮模型中，假设我们要移除中心的孔。

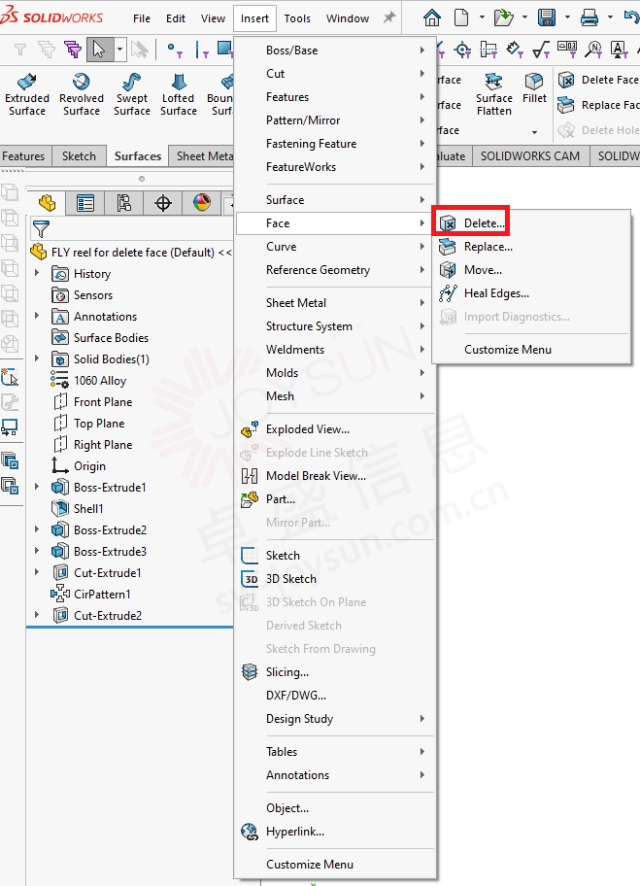

如果要消除孔，请首先使用“删除面”命令。要查找“删除面”命令，请单击下拉菜单中的“插入”，然后单击“面”，其中将出现另一个带有“删除面”命令的菜单。

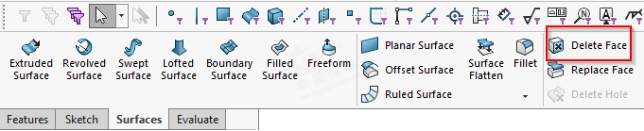

删除孔的另一个选项是单击命令管理器中的“曲面”选项卡。您还可以在那里找到“删除脸部”命令。正版SOLIDWORKS

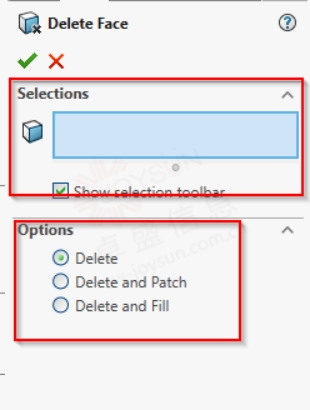

单击“删除脸部”后，它会要求您选择要删除的脸部。它为您提供了选择“删除”、“删除并修补”或“删除并填充”的选项。

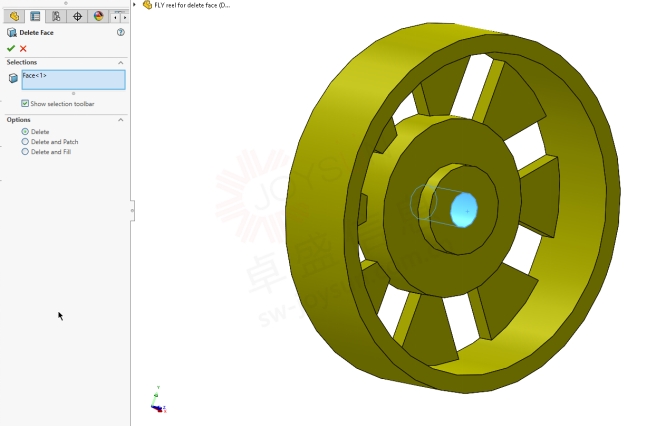

首先，选择删除。现在，孔的内表面被删除，因为它被选择了。现在飞鱼线轮已经成为表面体，剩下的孔就可以删除了。

通过选择洞的边缘并单击键盘上的删除按钮，洞就会消失。

在 SOLIDWORKS 中使用删除和修补来移除孔

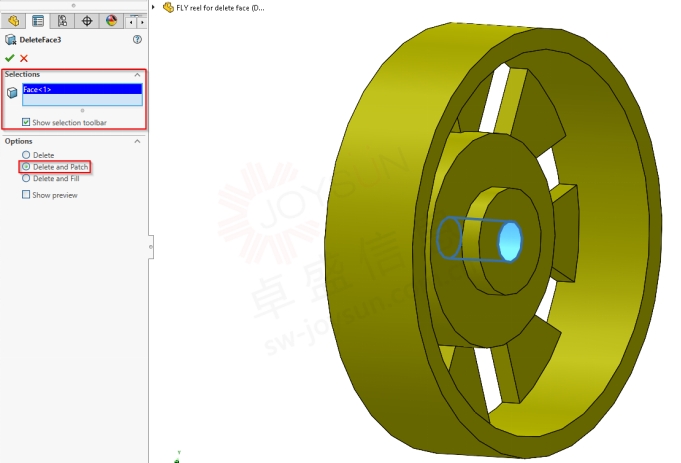

删除漏洞的另一种方法是使用“删除”和“修补”。单击内表面即可开始。

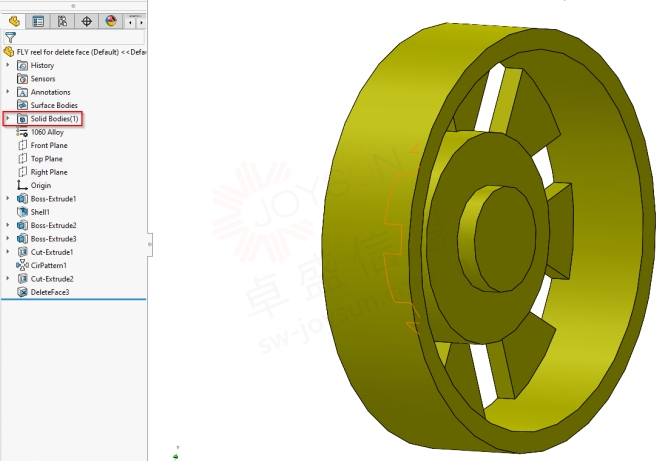

使用Delete与Delete和Patch的最大区别在于结果。您将得到一个去除了孔并修补了该区域的实体，而不是留下一个表面实体。江苏SOLIDWORKS

在 SOLIDWORKS 中使用取消修剪曲面来移除孔

在 SOLIDWORKS 中删除孔的另一种方法是使用“取消修剪曲面”命令。Untrim Surface 用于将实体转换为曲面时。再次使用“删除面”并选择“删除”选项，将导致孔的内表面被删除，并且飞轮变成曲面体。“取消修剪曲面”命令在命令管理器中变为活动状态。

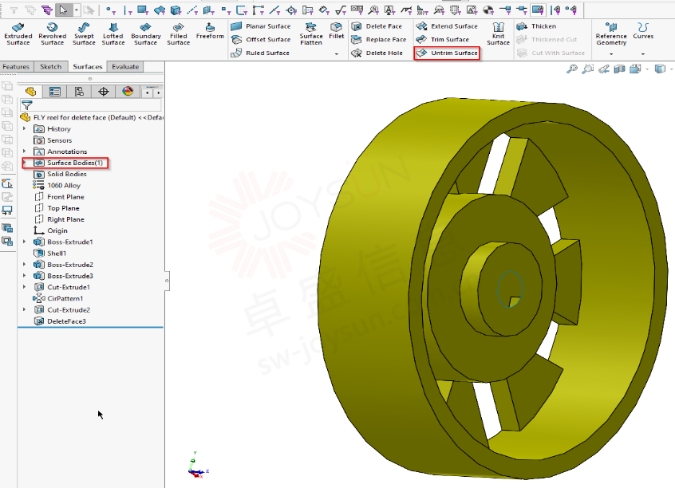

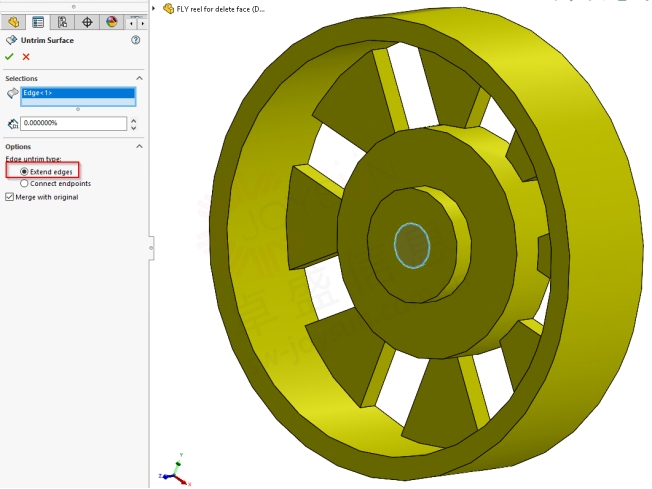

一旦取消修剪曲面命令处于活动状态，您就可以选择孔的边缘，它现在将删除孔并修补曲面。请记住，生成的物体仍然是表面物体。曲面填充可用于将曲面体转换为实体。SOLIDWORKS价格

您应该使用哪种方法来删除 SOLIDWORKS 中的孔？

如果您需要在使用“删除面”时保留实体，则“删除和修补”选项即可完成此工作。如果您正在使用曲面实体，则“删除面”命令和“删除”按钮组合将删除孔。“取消修剪曲面”命令将修补曲面主体上的孔。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
