使用 SOLIDWORKS 边界框进行体积计算

文章来源：SOLIDWORKS代理商-卓盛信息

我们搬新办公空间需要弄清楚要预订什么尺寸的搬家卡车。用书柜、书桌和纸板箱对一个具有代表性的房间进行建模后，使用质量属性询问房间内容物的体积就很简单了。SOLIDWORKS在报告所有选定组件的体积总和……房间内容方面做得非常出色。本中我们将介绍如何使用 SOLIDWORKS 边界框命令。SOLIDWORKS官网

然而，根据我们的经验和观察，125立方英尺的计算体积似乎很小。一辆全尺寸皮卡车的货厢面积约为 65 立方英尺，这里显然装载了超过 2 辆货物。问题在于质量属性报告了组件材料的显式体积。对于书桌和书柜等物品，我们需要了解所占用或占用的空间体积，并且必须在搬家卡车中考虑该体积。

SOLIDWORKS 允许我们在零件和装配体模型中创建边界框特征。它是模型适合的最小立方体积。这正是我们计算体积所需的。边界框由 3D 草图表示，信息节点位于特征/装配体树的顶部。您可以通过“插入”->“参考几何图形”->“边界框”创建边界框。它通常与 XY 平面对齐，但您可以选择备用对齐参考。

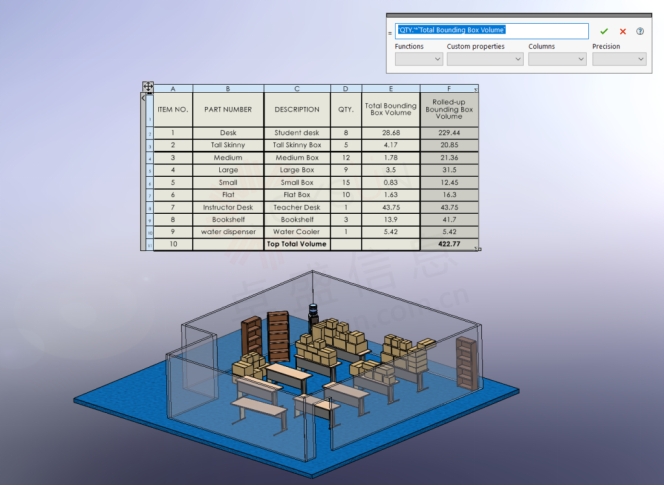

此外，边界框会自动创建框的长度、宽度、厚度和体积的配置特定属性。在我们的例子中，我们在物料清单中利用了这些来帮助我们计算体积。最后，我们使用每个组件的汇总体积总计的方程式，并添加最后一行以显示汇总体积的总和。正版SOLIDWORKS

使用这种技术，我们看到这个房间中所有组件的所有边界框的总和几乎为 425 立方英尺。如果我们在每个房间都这样做，我们现在就可以适当地确定搬家车的尺寸，以便一次搬动我们所有的办公室家具。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
