SOLIDWORKS 高级零件建模：部分圆角

文章来源：SOLIDWORKS代理商-卓盛信息

现场培训的一大好处是班级成员之间的互动。当学生尝试一些事情或思考如何在自己的工作中使用SOLIDWORKS时，就会出现一些问题，从而可以进行书本以外的学习。

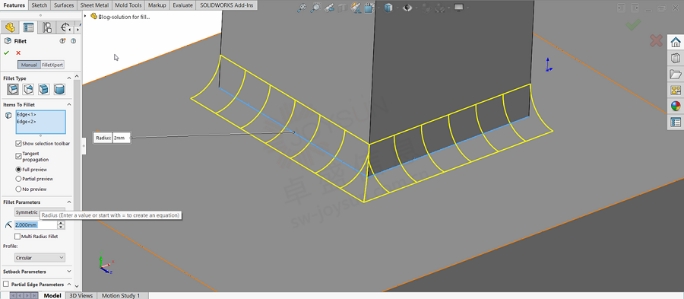

在高级零件建模中，我们了解了一个设置，该设置控制 SOLIDWORKS 在对在拐角处相交的两条边进行圆角处理时如何求解圆角。默认求解将圆角面延伸至拐角处的交点。

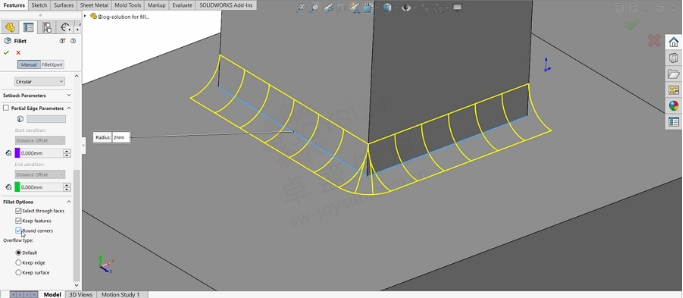

可以使用替代解决方案，该解决方案不会延伸圆角面，而是在圆角面之间添加一个新面，因为它们自然会在边缘端点处结束。这给出了在某些应用中可能需要的舍入结果。

问：“如果我两个都不想要怎么办？有没有办法让圆角刚好停在每个边缘的末端？”

答案是肯定的，可以。SOLIDWORKS 2020引入了使用“部分边缘”选项在边缘上或沿边缘的一点处停止圆角和倒角的选项。

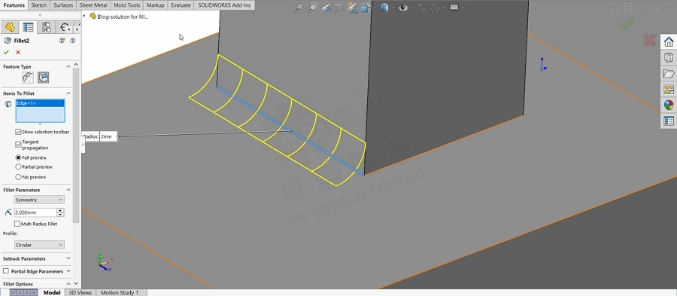

首先，在边缘选择圆角。接受这个结果。

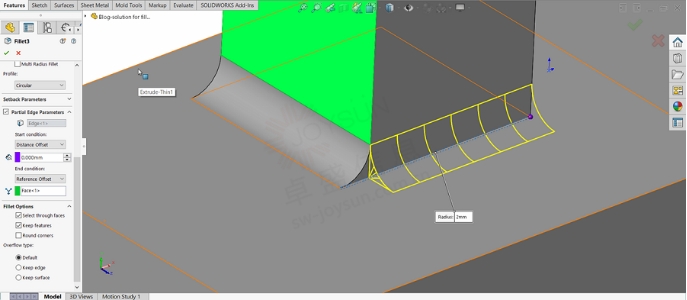

接下来，选择另一侧的边作为新圆角。选择部分边缘选项。有两端需要控制；一个显示为紫色点，另一个显示为绿色点。对于您想要控制的一端，选择“参考偏移”(Reference Offset)，偏移值为 0.0，然后选择结束圆角的元素（在本文中为平面）。（请注意，示例中控制的是绿点末端。）购买SOLIDWORKS

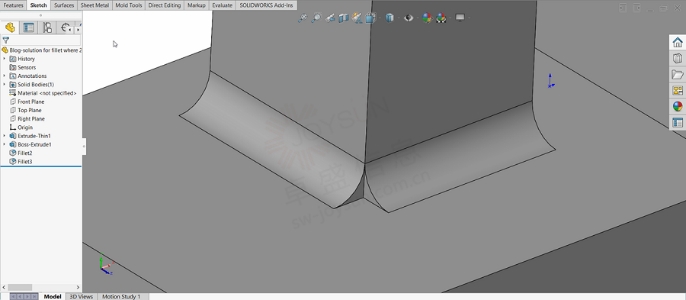

现在你就拥有了！
