当谈到 CAM 与 CAD 时，经常有人问我如何在 SOLIDWORKS 中使用自定义坐标系进行导出。简而言之，SOLIDWORKS 和 CAM 系统等 CAD 系统使用不同的方向来定义坐标系，特别是在 Y 和 Z 方面。结果是，当模型从 SOLIDWORKS 导出并导入到 CAM 系统时，模型会出现在CAM 系统处于“错误”方向。好消息是 SOLIDWORKS 用户可以创建自己的坐标系，专门用于导出过程，从而使模型在 CAM 程序中以正确的方向出现。SOLIDWORKS官网

第一步是创建新的坐标系。单击命令管理器“功能”选项卡上的“参考几何体”按钮：

接下来，在模型上选择一个点或使用模型的原点来定义新坐标系的原点：

现在选择边来定义坐标系的 X、Y 和 Z 轴中的任意两个。如果需要反转正方向，请使用双箭头按钮。就我而言，我选择模型上的边来定义 X 和 Z，如下所示：

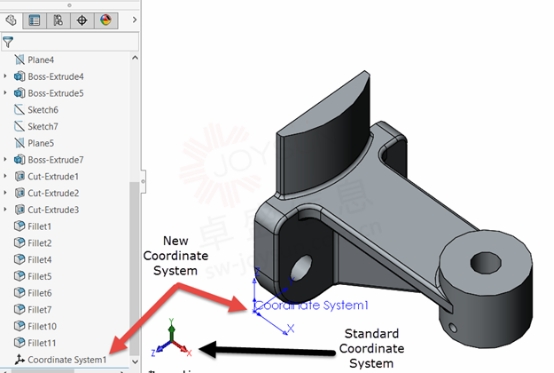

最终的结果是一个新的坐标系。请注意新坐标系与标准坐标系中 X、Y 和 Z 的方向。

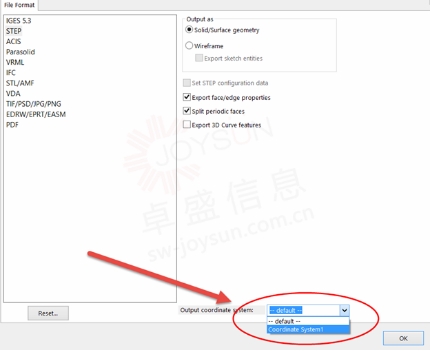

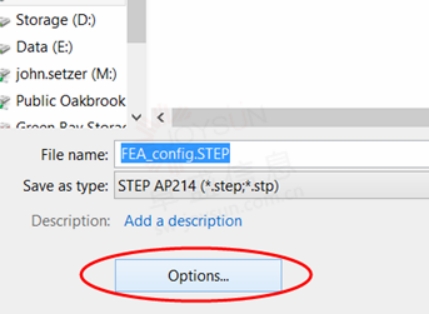

要使用新坐标系导出模型，请执行“另存为”，选择文件类型，单击“选项”按钮，并确保将坐标系从“默认”更改为对话框底部附近的新坐标系。正版SOLIDWORKS

而且，就是这样！现在，您可以将任何 SOLIDWORKS 文件保存到您可以定义的任何坐标系。
