使用 SOLIDWORKS 网格系统创建框架

文章来源：SOLIDWORKS代理商-卓盛信息

如果您曾经需要为更复杂的形式设计家具、货架或框架，那么有一个参考几何命令可以节省您的时间和精力，称为 SOLIDWORKS 网格系统。

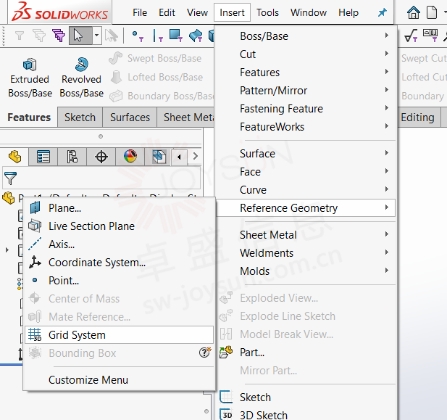

SOLIDWORKS 网格系统

当您启动 SOLIDWORKS 网格系统命令时，它会将您置于属于级别 0 的顶部平面上的草图模式。创建草图并标注尺寸。

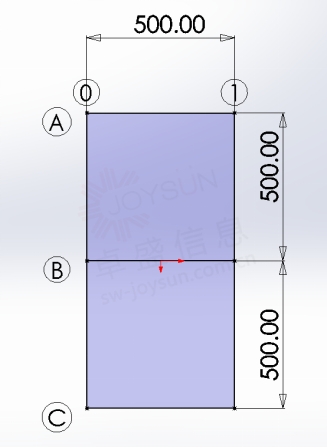

网格系统

当您退出草图时，特征管理器将提示您添加所需的级别数以及级别之间的距离。

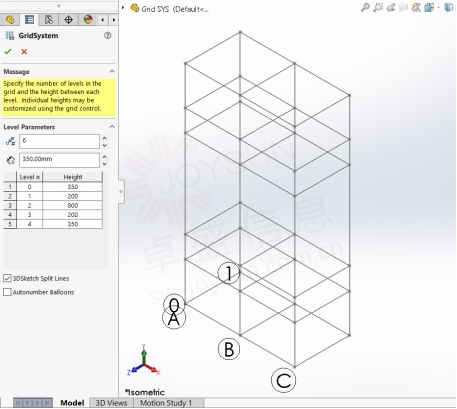

网格系统物业经理

现在您将看到与您之前设置的级别和距离相对应的派生草图。将创建连接所有草图之间的端点或角点的 3D 草图。购买SOLIDWORKS

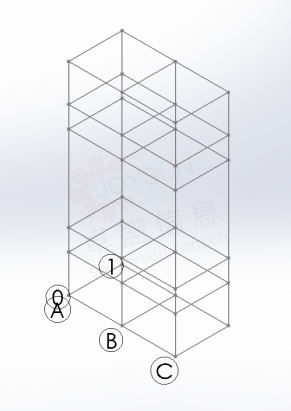

3D 草图已创建

派生草图之间也有曲面。使用加厚来显示它们。

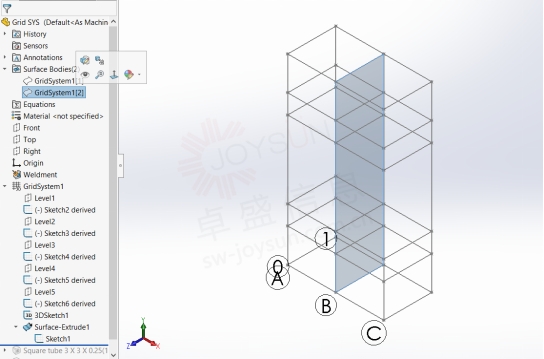

表面体

使用这个参考几何形状，我们可以使用焊件快速完成我们的货架项目。

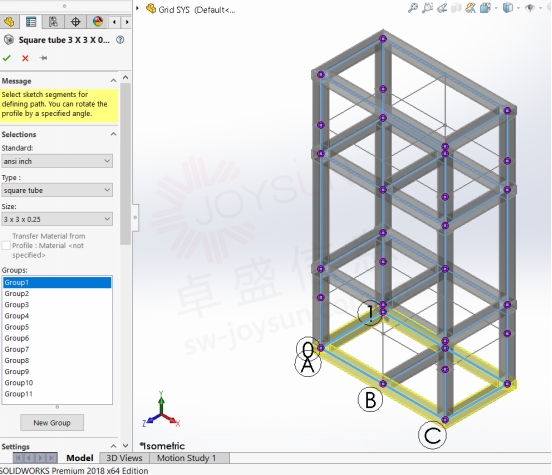

焊件示例

我们还可以使用 3D 草图创建更复杂/有机形式的框架。

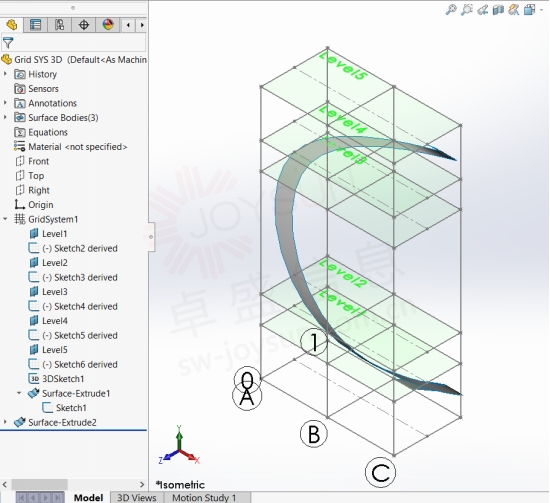

更复杂/有机的形式

请记住，SOLIDWORKS 网格系统功能完全可编辑，从层数和距离到草图几何体，让您可以轻松进行更改。SOLIDWORKS官网

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
