如何在 SOLIDWORKS 中比较对象

文章来源：SOLIDWORKS代理商-卓盛信息

当一群设计师在一个项目上一起工作时，或者当我们从次级供应商那里收到详细信息时，我们可能会遇到模型非常相似的情况。然后你应该检查设计过程中是否有任何错误。由此，我们可以检查元素是否相同以及它们是否可以互换使用。模型验证可以让我们节省时间或避免错误。上海SOLIDWORKS

对象比较工具用于进行此类比较。从SOLIDWORKS 2020开始，此命令在零件和装配体环境中均可用。扫描后可以比较 2 个 CAD 模型或 CAD 模型与网格文件。

差异用颜色编码，因此您可以看到两个对象的不同之处。在我们的示例中，我们将比较多实体零件中的两个实体。一个细节已绘制，另一个已加载到零件文件中。

如何比较对象？

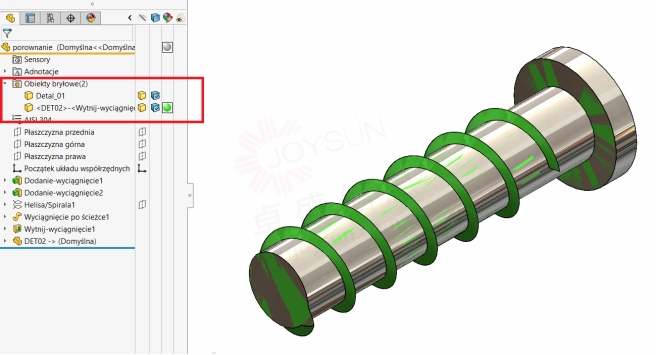

在FeatureManager树中，我们启用 2 个实体的显示。在上图中，您可以看到这两个对象相互渗透，并且几何形状的差异可能非常小。

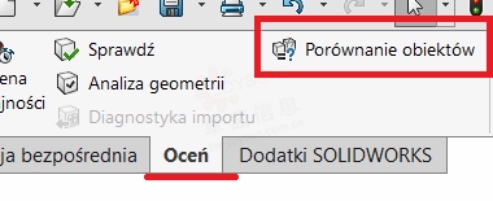

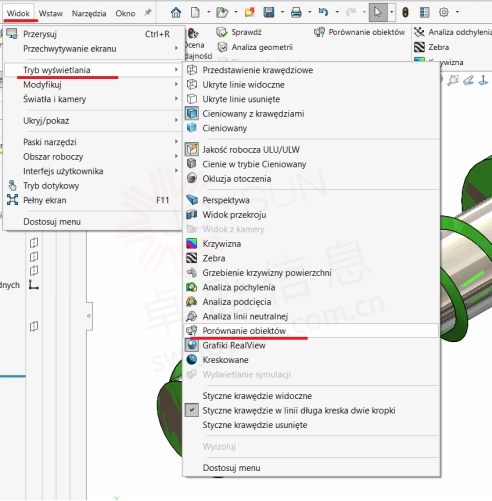

要比较对象，请选择“视图”->“显示模式”->“对象比较”或“评估”工具栏中的相应图标。SOLIDWORKS价格

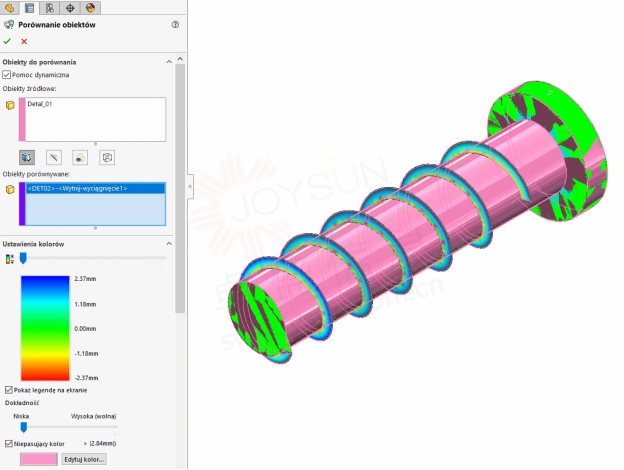

运行命令后，我们在适当的窗口中选择要比较的详细信息。我们假设源元素是详细信息Detal_01，比较元素是 DET02。

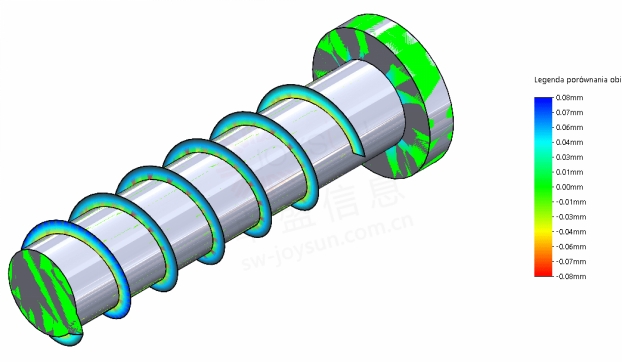

在图形区域中，颜色指示细节不匹配的地方。

在命令选项中我们可以设置偏差精度值。该范围将显示在图例中。此外，不匹配颜色功能将显示元素与源对象不匹配的区域。如果给定的几何形状未出现或超出公差限制，则将显示此颜色。购买SOLIDWORKS

创建后，分析仍显示在图形区域中。要关闭分析，请右键单击图形区域，然后单击实体比较。

通过这种简单的方式，SOLIDWORKS 将为我们对对象进行彻底的分析。
