在 SOLIDWORKS 中创建钣金锥体似乎是一项复杂的任务，但我在这里是为了减轻您的担忧并为您提供正确的工作流程。SOLIDWORKS价格

我通常喜欢在顶平面上开始我的第一个草图。使用我的钣金开放草图技术，我们可以绘制圆弧及其构造线。使用半径（或直径）尺寸加上间隙尺寸，我们可以退出此草图并移至下一个轮廓。(提示：您可以通过选择顶部平面，按住 ctrl 并向下拖动来快速创建一个新平面。这是创建平行平面的快捷方式。唯一剩下要做的就是输入距离尺寸。)

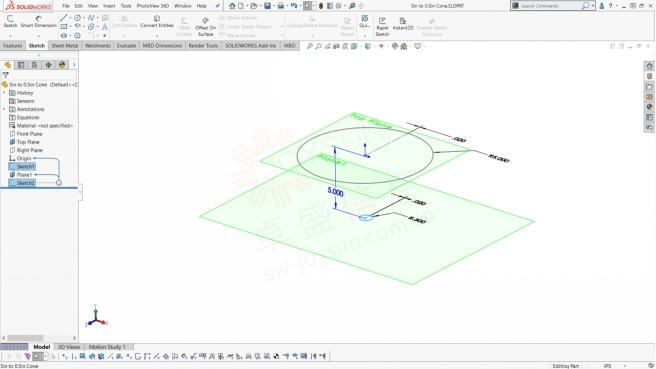

添加了新平面和草图

创建参考平面后，我们现在可以绘制第二个轮廓。我只是用一个较小的圆（弧）来保持简单，但在这里您可以制作不同的轮廓。绘制第二个草图后，我们可以使用“钣金”选项卡下的“放样折弯”创建圆锥形状。(提示：在进入放样弯曲之前可以使用预选草图。)

插入放样弯曲

当您输入“放样弯曲”命令时，会有很多选项，因此为了避免不知所措，最好从顶部开始，逐个向下进行。我从制造方法开始，如果要弯曲或成型，我将选择成型。因为我选择了Formed，所以选择减少了。如果您没有预先选择草图，现在可以选择轮廓。输入您的厚度并记住，这里的一个重要部分是选择轮廓是向内还是向外，因为您可能需要反转方向。(条款：在这种情况下形成意味着滚压，我计划将我的零件在滚压机上滚压。)购买SOLIDWORKS

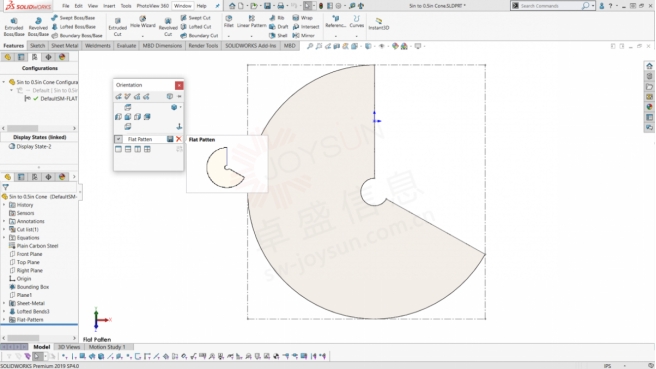

平面图案

然后我会制作一个绘图，使用自动平面图案配置，然后添加一个边界框，就是这样！
