在 SOLIDWORKS 中创建多厚度壳体

文章来源：SOLIDWORKS代理商-卓盛信息

您是否曾经需要创建薄壁零件，但某些壁需要比其他壁厚？如果您尝试使用更基本的 3D 建模工具创建此内容，但仍然遇到困难，那么这篇文章适合您！我们将采用一个放样特征，并仅使用一个命令（SOLIDWORKS 中的“壳”）创建多个厚度。

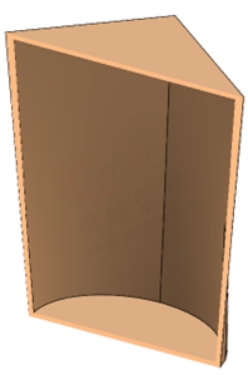

Shell 命令只需激活该命令，输入所需的厚度，然后单击“确定”即可创建薄壁零件。遵循此过程将产生整个厚度均匀的中空实心体，如下面第一张图片所示。

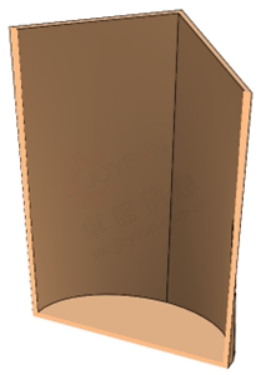

如果需要开口，请按照相同的步骤操作，但在点击“确定”之前，选择要删除开口的面。这将在整个零件中创建相同的均匀壁厚，但完全从模型中删除选定的面，如下面的第二张图所示。上海SOLIDWORKS

请注意，为了清晰起见，图像以横截面视图显示。

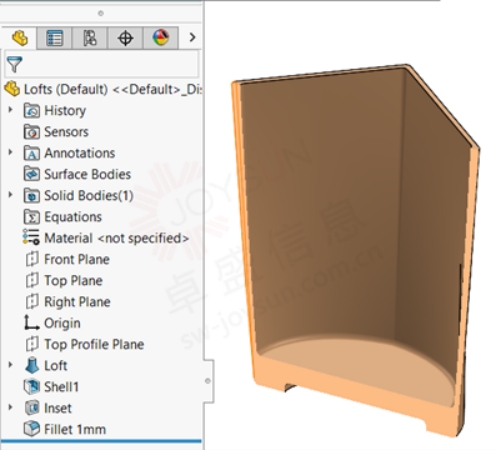

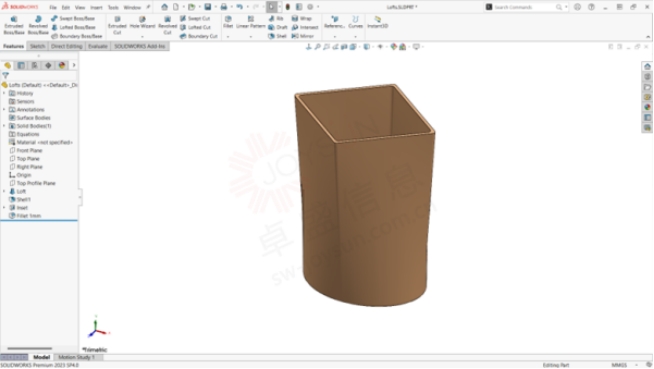

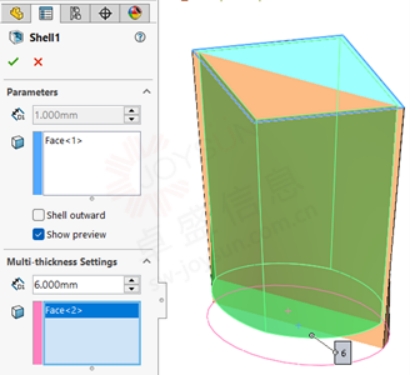

第三张图像描绘了被抽壳的放样特征的预览，并且顶面被移除，如第二张图像中所示。但是，还进行了一项附加选择，即底面已添加到“多厚度”选择框中。通过向此选择集添加任何附加面，如果需要，可以将每个面更改为不同的厚度。在这种情况下，通过在底面添加材料，我们可以增加厚度，以便添加其他功能来完成下面显示的设计。SOLIDWORKS价格

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
