在本文中，我将展示使用“焊接结构”选项卡中的操作制作的金属厨房椅模型。但是，请记住，此选项卡更合适的名称是“轮廓结构”，因为我们可以使用其中包含的操作成功地制作焊接、螺钉或木质结构。

骷髅素描

椅子是对称模型，因此最好先画出一半的骨架，然后制作其镜像。然而，我们需要回答这样一个问题：使用草图镜像或实体模型是否会更容易工作。我将在我的示例中使用第二种方法。

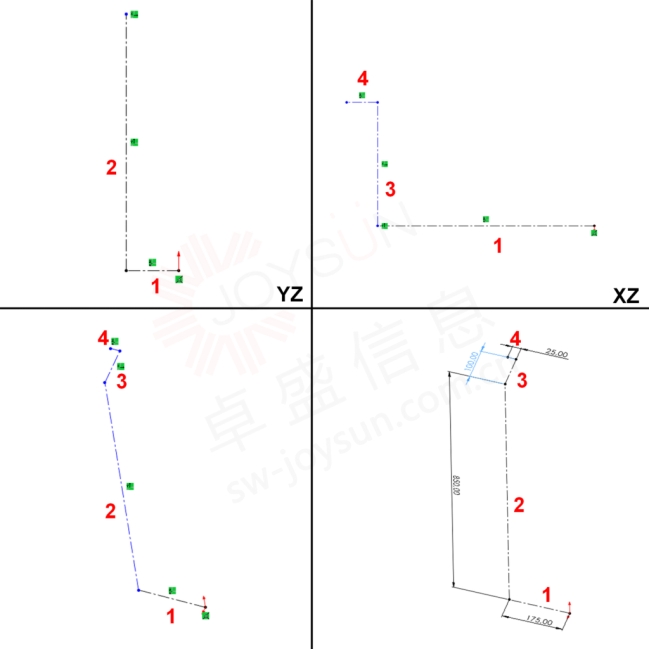

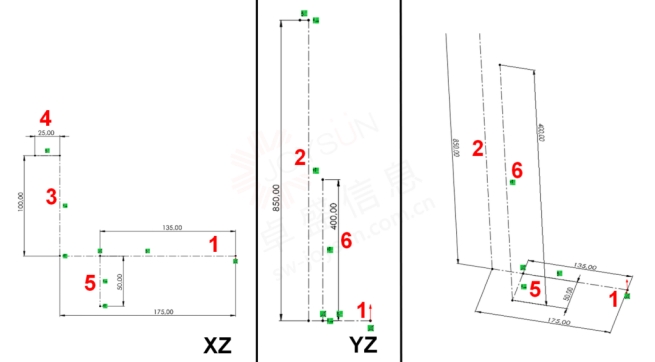

为了绘制骨架，我将首先绘制 3D 草图。请记住，在 3D 草图中，您必须将绘制的对象分配到特定平面或使用 Tab 键设置草图方向（然后您正在绘制的平面的符号出现在光标旁边）。首先，我绘制构造线，其中第一条位于 YZ 平面上（沿 Z），然后水平向左绘制，然后垂直向上（沿 Y）绘制，然后切换到 XZ 并在深度（与 X 轴相反），然后再次向左（沿 Z 轴）。后续线的尺寸为：175 毫米、850 毫米、100 毫米、25 毫米。正版SOLIDWORKS

现在，查看 XZ 平面（我仍在同一个 3D 草图中），我向下（沿 X 轴）绘制一条连接到第一条绘制线的构造线，切换到 YZ 平面并向上绘制一条线（沿Y 轴）。第一条线将偏离坐标系原点 135 毫米，长度为 50 毫米，第二条线的高度为 400 毫米。

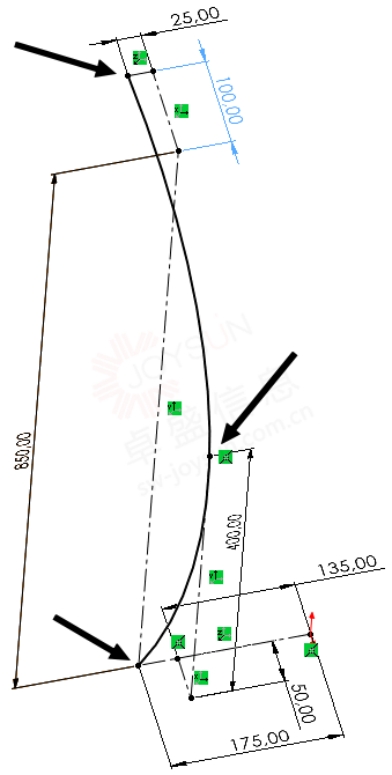

我在以这种方式准备的构造几何体上画了一条圆弧。我将第一个点放置在 175 毫米线的末端（左下），第二个点放置在 25 毫米线的末端（左上），将第三个点放置在任意位置。现在我可以在圆弧中心点和 400 毫米长线末端的点之间添加共享关系。上海SOLIDWORKS

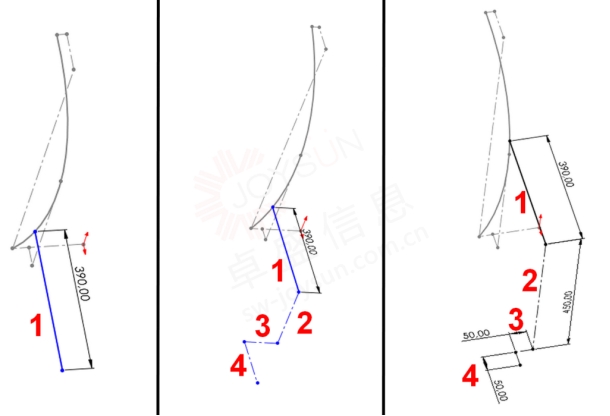

我正在插入新的 3D 草图。我将绘图模式切换到 XZ 平面并沿 X 绘制一条线，并将其起点钩到上一个草图中绘制的圆弧上。我添加尺寸 390 毫米。在此行的末尾我添加了构造线。我将模式切换到 YZ。第一个将向下绘制（沿 Y 轴），然后向左绘制（沿 Z 轴），我将模式切换到 XZ 并沿 X 轴远离屏幕绘制一条线。垂直线高 450 毫米，最后两条线长 50 毫米。我仍然需要将垂直线的顶部平面和底部点之间的关系添加为“在平面上”。

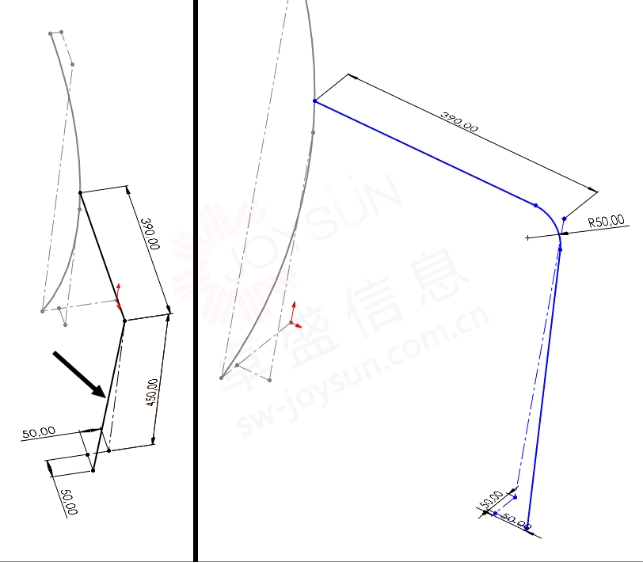

现在我可以绘制一条线，将先前绘制的线的端点连接到构造几何图形的末端。我在两条线之间插入半径为 50 毫米的圆角，并选择“保留相关角”选项。

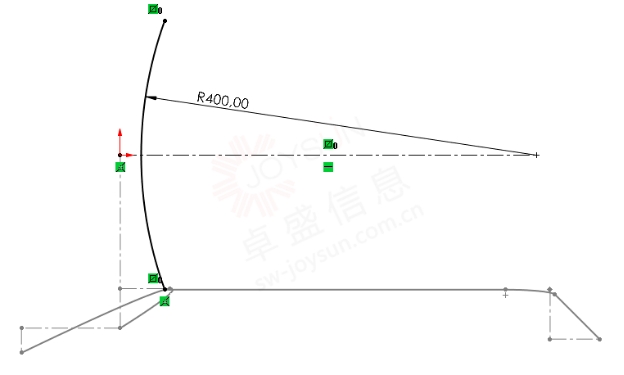

现在，我插入一个与顶平面和上一个草图的水平线平行的平面（距顶平面 450 毫米的高度），并在其上插入草图。我绘制一条从坐标系原点延伸的水平构造线。然后，我通过将其末端插入构造线下方和上方来绘制圆弧，将具有冲压关系的圆弧的一个点指定给第一个 3D 草图中绘制的圆弧，并保留另一个点。我添加了圆弧端点和轴之间的对称关系，并添加了半径尺寸 R400 mm。SOLIDWORKS价格

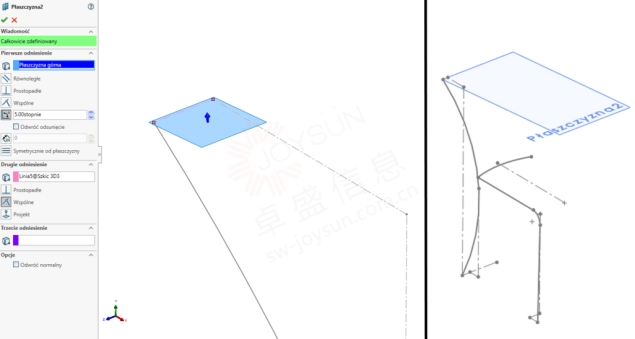

我按照以下步骤插入另一个平面：作为第一个参考，我选择顶平面，作为第二个参考，我选择水平构造线（第一个 3D 草图中的构造线，绘制为 4），在第一个参考中，我设置倾斜角度为 5°。

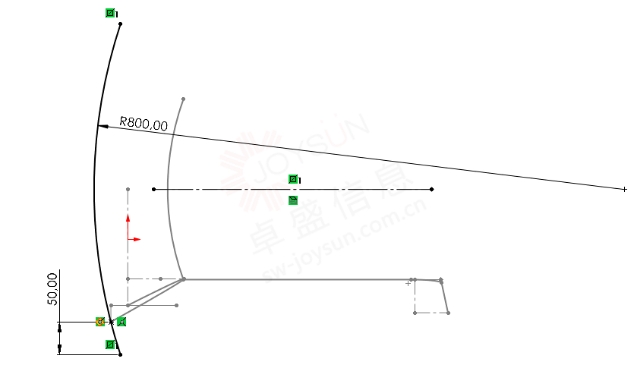

在这种情况下，平面坐标系与主坐标系不重合，因此我将之前草图中的轴转换为构造线。然后我画一条圆弧，为圆弧的端点和轴添加对称关系，并添加半径尺寸R800毫米。我在距圆弧一端 50 毫米处插入一个点，并在该点与第一个 3D 草图中绘制的圆弧之间添加皮尔斯关系。

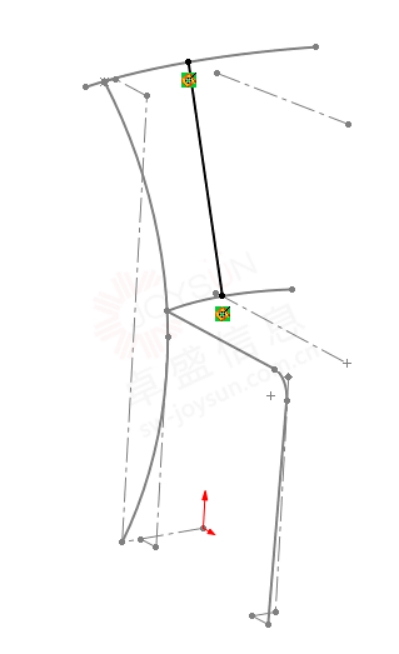

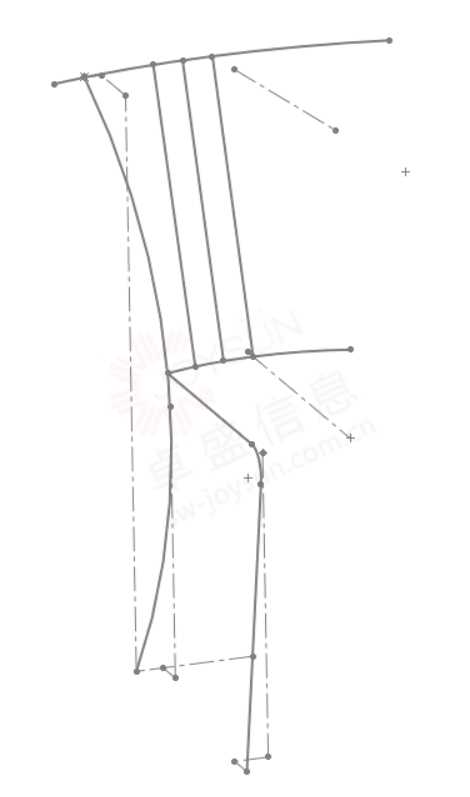

我在前平面上插入另一个草图，绘制一条线，然后使用皮尔斯关系将其末端与靠背底部和顶部的圆弧连接起来。购买SOLIDWORKS

我插入另外 2 个参考平面，与右侧平面间隔 45 毫米。他对它们执行与上一步相同的操作。

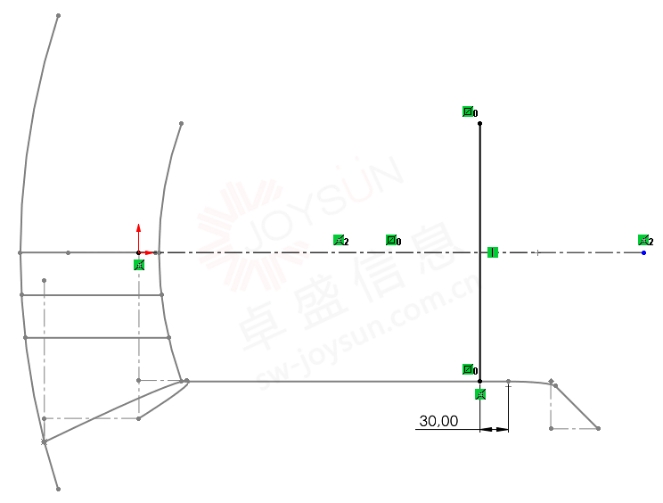

我将下一个草图放置在 Plane1 上（放置在座椅高度的草图）。在这里，我绘制一条来自坐标系原点的水平构造线（您也可以转换以前草图中的其中一条线）并绘制一条垂直于它的线。我将构造线的对称关系添加到垂直线的点，并另外将垂直线的下点绑定到椅子草图的线。我将垂直线从椅子前腿弯曲处移动了 30 毫米。我要留下草图。

插入配置文件

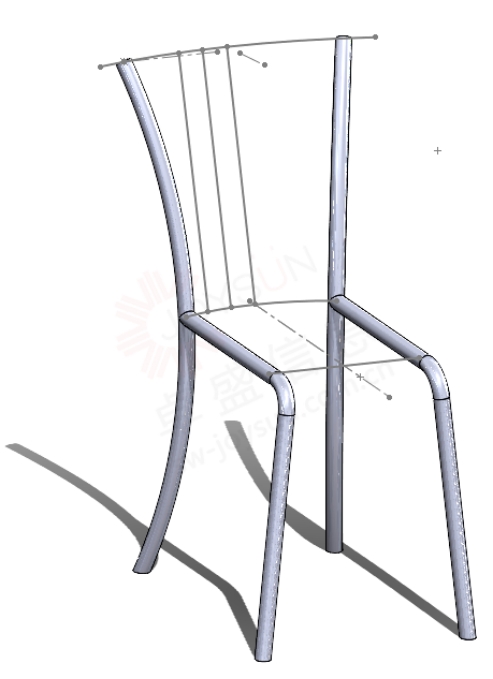

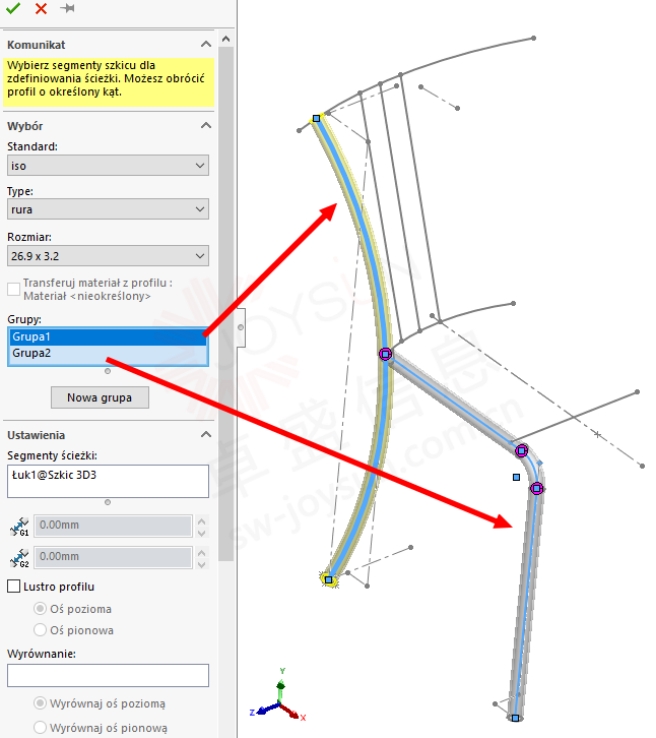

下一阶段的工作将涉及在先前准备的骨架上插入轮廓。我转到“焊接结构”选项卡并启用“焊接结构”功能。这将允许 SOLIDWORKS 创建切割清单。我将结构构件插入椅子的后腿上，并从列表中选择轮廓：iso>pipe>26.9 x 3.2。下面，我单击“新建组”按钮并指向前腿草图（3 条曲线）。由于我在一次操作中有两组曲线，因此程序会自动将第二组的元素修剪为第一组的元素。

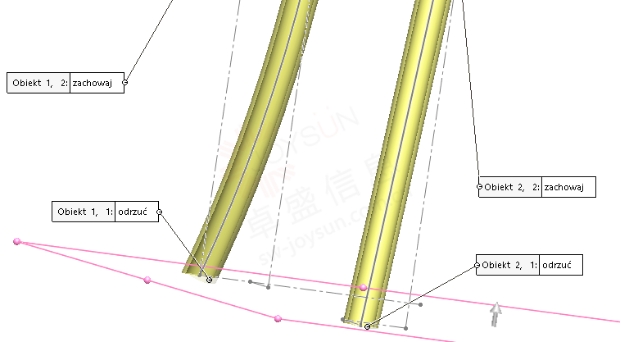

如果您查看腿的下部，您会发现轮廓是垂直于路径绘制的，因此需要对其进行适当的切割。为此，我使用“焊件”选项卡中的“修剪/延伸”操作。将两条腿指示为要修剪的项目，将顶部平面指示为切割边界。在建模字段中弹出的气泡中，您需要选择要保留和丢弃的元素。这样，椅子腿就会被延伸并切割到选定的平面。SOLIDWORKS官网

现在我可以隐藏这两个 3D 草图，我不再需要它们了。在继续构建椅子框架之前，我需要镜像腿。这是对各个型材进行对称切割所必需的。因此，我使用“操作”选项卡中的“镜像”操作，反射平面将是前平面，对象将是腿的反射平面。

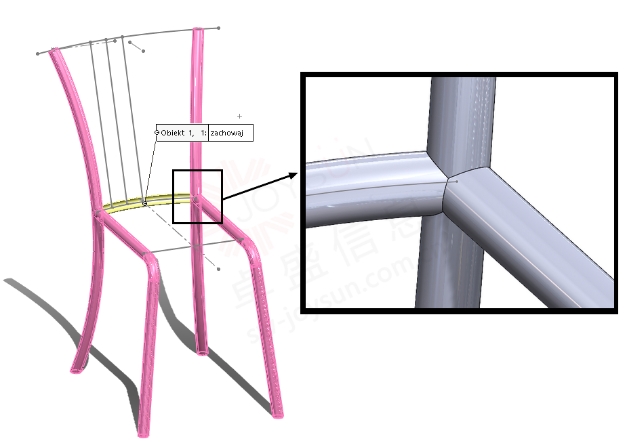

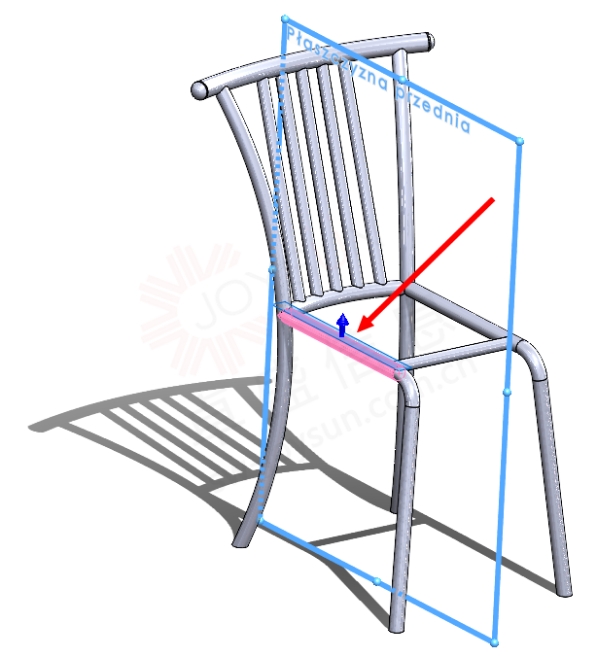

在椅背的座椅高度处，我放置了另一个尺寸为 26.9 x 3.2 的管状型材。然后我使用“焊件”选项卡中的“修剪/延伸”操作。要修剪的对象是新插入的管道，工具（修剪边界）将是所有其他管道轮廓（图中以粉红色标记）。我取消选中“允许剪切边框扩展”选项，因为在这种情况下，程序将添加不需要的修剪（我为要修剪的对象保留启用此选项）。

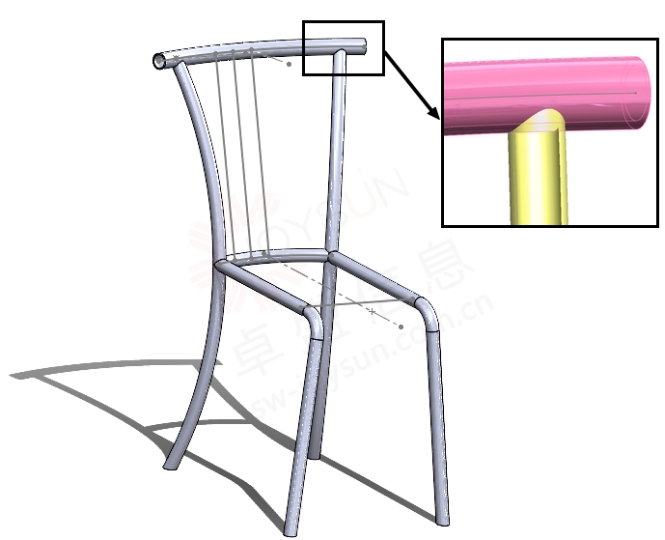

在靠背的顶部，我插入了另一个管状型材，这次的尺寸为 33.7 x 4.0。当然，后腿会“穿透”新插入的管道，因此之后我再次使用“修剪/延伸”操作来正确修剪彼此之间的管道。

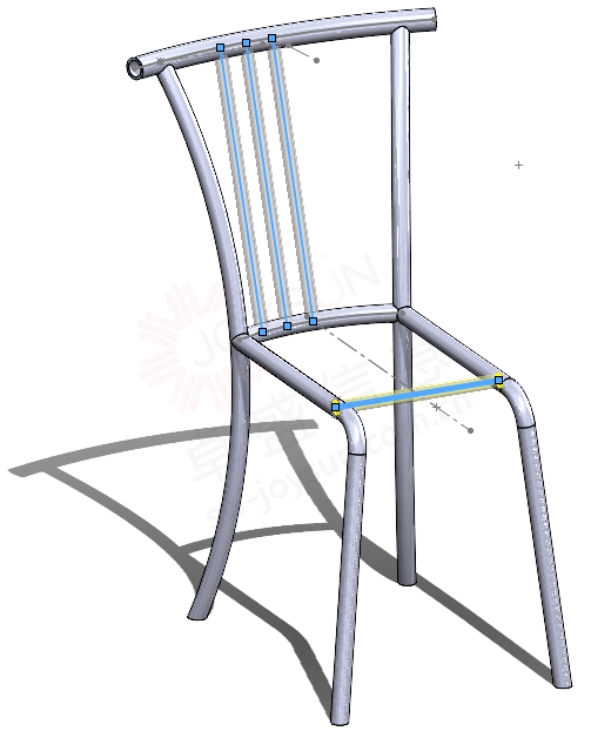

下一步是在椅背（3 个独立组）和椅子前部（第四组）插入 21.3 x 2.3 管状型材。当然，在这个操作之后我必须修剪所有的轮廓。我还隐藏了我所有的草图。

正如您在上图中看到的，我仅在靠背的一半上制作了轮廓，因此使用镜像操作，我选择两个管（作为对象）并相对于前平面反射它们。中间的管子位于前平面上，因此我没有将此管子标记为反射。正版SOLIDWORKS

细节

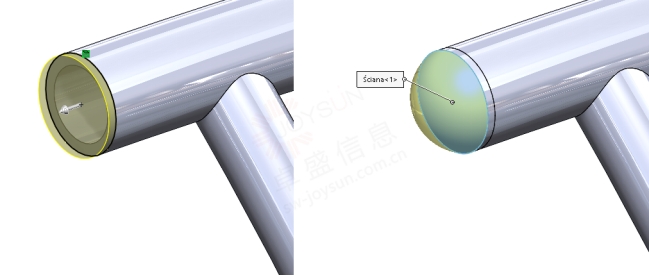

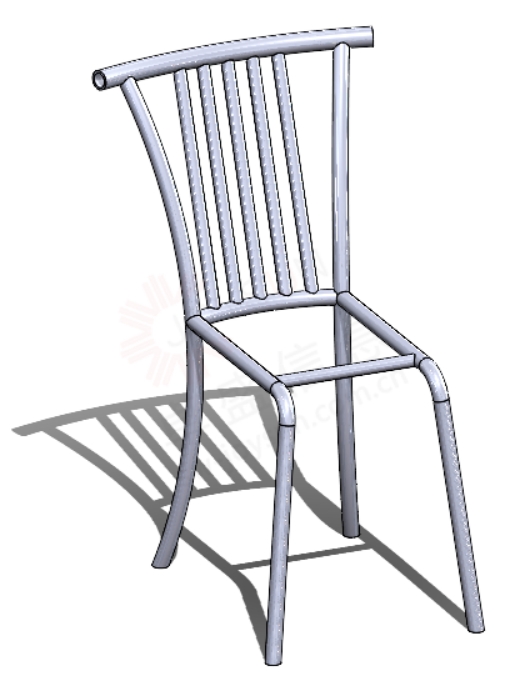

我可以认为椅子框架已经完成了。但是，添加更多细节会很有用。首先，我将在靠背顶部的管子上添加盖子，空的看起来不太好。我在管道横截面的面上插入草图，转换管道的外边缘并将其拉伸到 3 毫米的距离。然后我使用 Dome 操作并以 12 毫米的偏移量插入它。我用相对于前平面的另一侧的镜子反射以这种方式准备的模型。

椅子建模的最后阶段将添加座椅。为此，我需要在正确的位置插入一个平面。最简单的方法是选择前平面和椅子的一侧管。SOLIDWORKS 应插入一个与第一步中选择的平面垂直并与管相切的平面。上海SOLIDWORKS

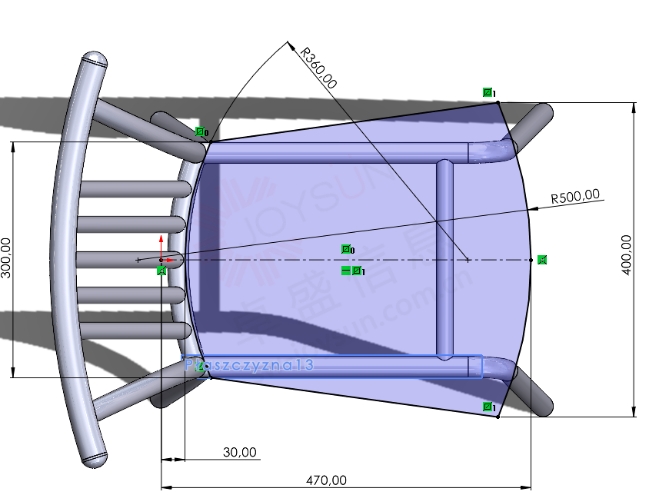

现在我可以在此平面上插入座椅草图，并将其延伸到25毫米的高度。

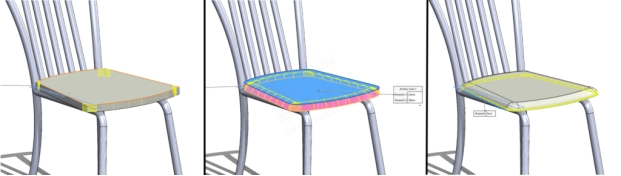

最后，我添加舍入。第一步是将垂直边缘倒圆，半径为 40 毫米，然后在顶壁和侧壁之间倒圆角（壁倒圆），其值为 25 毫米和 30 毫米。最后，我将下边缘修圆，半径为 5 毫米。

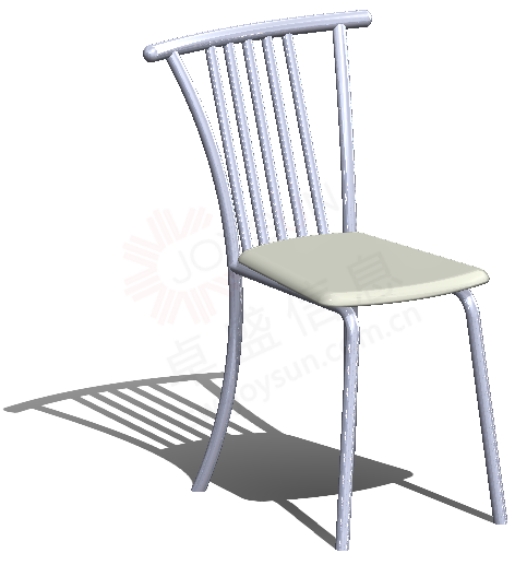

这就是完成的模型的样子。
