如何在 SOLIDWORKS 中使用填充曲面命令

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS 中的填充曲面命令入门

SOLIDWORKS 中的曲面建模提供了传统实体建模无法提供的高级功能和控制。然而，随着工具依赖越来越多的数据和用户输入，添加的功能通常会带来更多的工作。因此，“填充曲面”命令令人耳目一新，因为它提供了许多功能来弥补设计中的漏洞，同时保持相对简单且易于使用。在本文中，我们将介绍 SOLIDWORKS 的使用有多么简单，以便您也可以更高效地进行设计。正版SOLIDWORKS

SOLIDWORKS 中的填充曲面是什么？

填充曲面，顾名思义，就是用曲面片填充一个区域。该区域的边界是一个环，最常见的是通过在模型中选择边来形成，但是也可以使用草图实体和曲线。还有控制曲面边界条件的选项，范围从接触到相切再到曲率连续。

SOLIDWORKS 中的填充曲面可以提供哪些帮助？

在模型上任何需要修补孔的地方使用填充曲面。导入模型后有些面有问题？填充表面。复杂的圆角混合会导致大量小伪影面？填充表面。您还可以使用它来填充零件中未正确导入 SOLIDWORKS 的零件中的孔（例如，如果面丢失。）

如何在 SOLIDWORKS 中使用填充曲面？

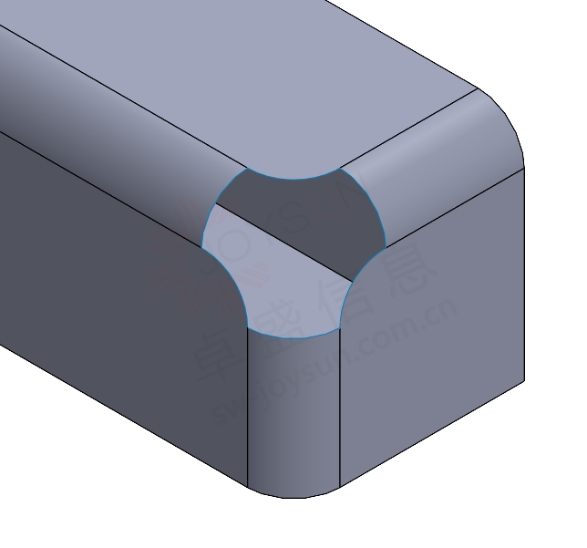

1. 确定要填补的洞

首先，应选择模型中的一个孔。这通常通过选择边来完成，但也可以选择草图和曲线。该孔可能已经作为新设计的一部分存在于模型中，也可以从完整的模型中切掉以删除有问题的区域。

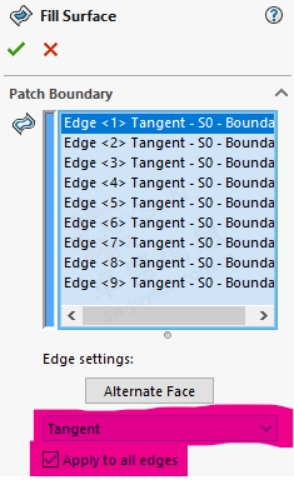

2. 调整边界条件

新曲面应如何连接到现有几何体？从接触、切线或曲率中进行选择。虽然可以对每个单独的边界实体执行此操作，但“应用到所有边”复选框可以节省时间并将相同的条件应用于所有边。上海SOLIDWORKS

如果选择实体的任何边作为边界，则可以使用“替代面”按钮来更改曲面将连续到哪个面。

3. 修复边界、合并结果和网格预览：SOLIDWORKS 中的其他有用选项

修复边界

选中此框可平滑边界环中的任何小缺陷。它可以修剪太长的实体或将实体延伸到间隙之上。一般来说，此设置可以一直保持打开状态。

合并结果

选中此框可自动将曲面与相邻曲面缝合。如果选中此选项并会产生封闭曲面，则也可以启用“创建实体”。

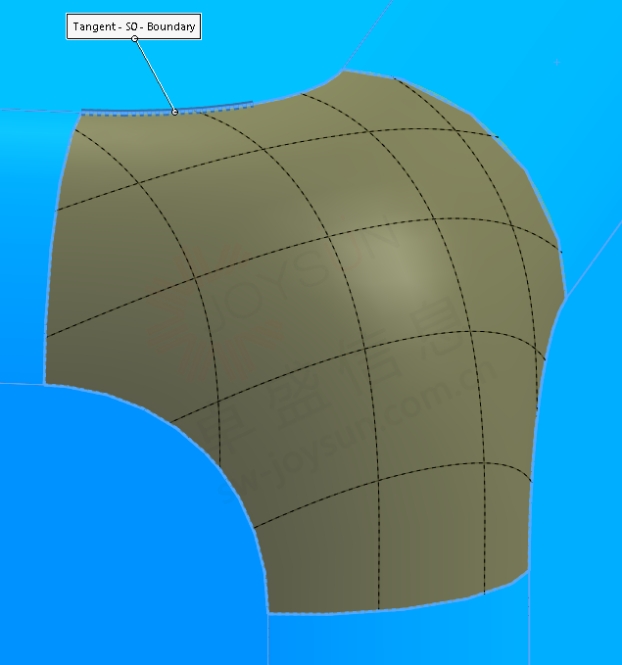

网格预览

与单独的默认预览阴影相比，这可以更轻松地可视化表面及其将形成的形状。

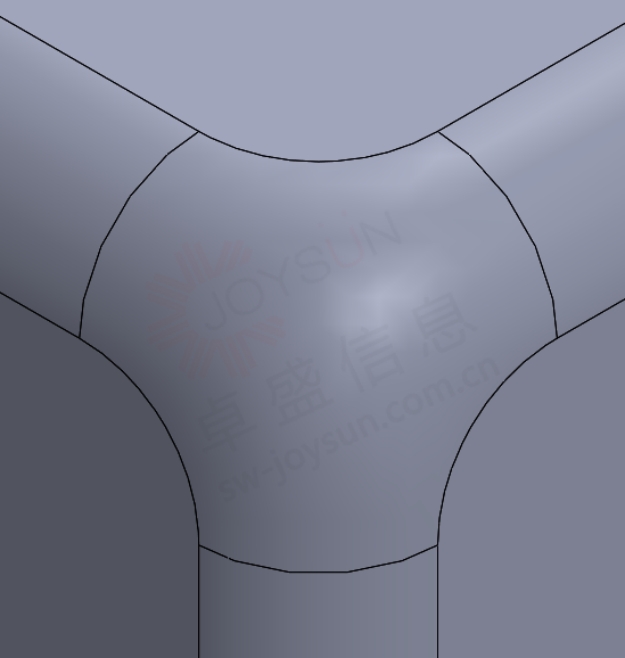

使用填充曲面更高效地进行设计

“填充曲面”命令是一个定位良好的工具，用于封闭模型中的孔，无论它们是作为新设计的一部分自然存在，还是要剪掉现有设计上有问题的部分。凭借其快速设置和简单的选项，它对于使用实体建模工作流程的设计人员来说也是一个可行的选择，因为他们可以通过最少的额外步骤从实体到曲面再返回到实体。即使在更复杂的曲面建模工作流程中，在采用边界或放样曲面等更密集的东西之前，它仍然是一个有价值的首选工具。当填充曲面可以同样好且更快地完成工作时，为什么还要对这些工具进行额外的设置呢？SOLIDWORKS价格

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
