SOLIDWORKS 中的替换面命令

文章来源:SOLIDWORKS代理商-卓盛信息



为什么在 SOLIDWORKS 中使用“替换面”命令?

SOLIDWORKS 能够创建精确且灵活的复杂模型。有助于实现此功能的一个强大但经常被忽视的工具是“替换面部”命令。此命令允许用户用新的曲面体替换曲面或实体中的一个或多个面。上海SOLIDWORKS

什么是 SOLIDWORKS 中的替换面?

从本质上讲,“替换脸部”命令的作用正如其名称所暗示的那样。它允许您用一个曲面替换一个面或一组面。真正使该命令易于使用的是曲面不需要完全匹配,它可以比它将替换的面更大或更小(通常首选更大),并且它会自动修剪或延伸分别拟合现有模型。

默认情况下,它位于 CommandManager 的“表面”选项卡上。

如何在 SOLIDWORKS 中使用替换面

设置

首先,您需要替换一张或多张面孔。如果使用多个面,它们必须连接但不一定相切。

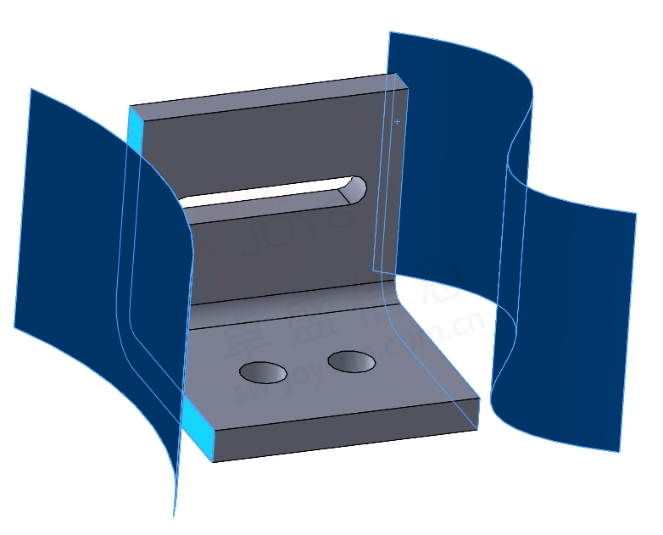

其次,您需要一个表面来替换面。理想情况下,曲面应大于要替换的面,但如果曲面较小,则该命令可以扩展曲面。SOLIDWORKS价格

选集

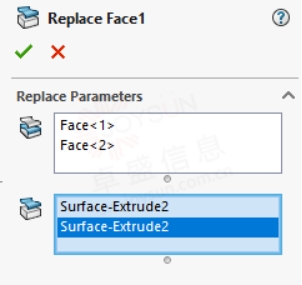

PropertyManager 只有两个选择框。一张用于要替换的面,一张用于要替换的表面。

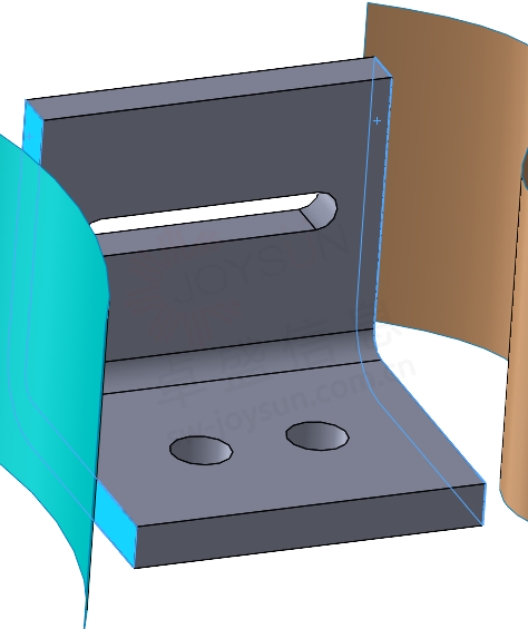

在这种情况下,同时进行两次替换。首先选择面。

然后以相同的顺序选择曲面。

注意:此处,两个替换中的每一个都由单个面替换为单个曲面组成。这在单个命令中效果很好。可以用单个曲面替换多个连接的面,但是,如果每次替换在其自己的“替换面”命令中一次进行一个,则这通常效果更好。购买SOLIDWORKS

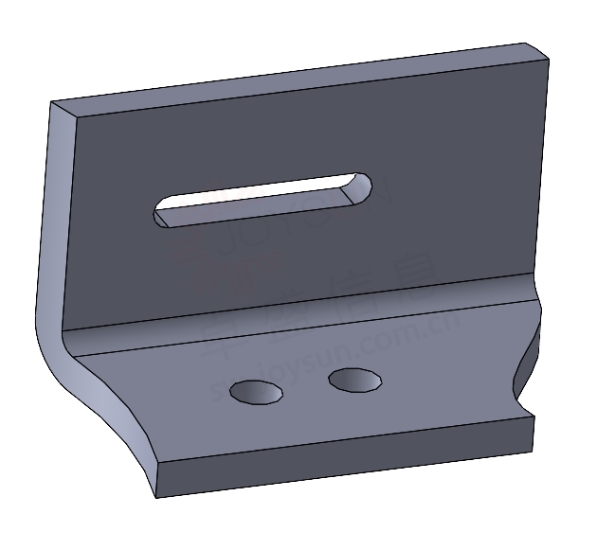

单击“确定”完成命令,然后可以隐藏或删除曲面以向我们展示最终的零件。(奖励:将鼠标悬停在曲面体或实体上,然后按键盘上的 Tab 键将其隐藏!)

有关如何充分利用 SOLIDWORKS 的更多提示

无论您是想改变现有设计还是只是在新的基础设计中优化工作流程,“替换面”命令都可以成为一个有价值的工具,它将强大的功能与简单直观的设置相结合。请记住,单个曲面可以替换一个面或多个连接的面。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023
