用于制造的最佳嵌套组件

文章来源:SOLIDWORKS代理商-卓盛信息



许多机械车间面临的最大挑战之一是提高切割程序的效率并减少相同切割程序产生的废料量。找到减少废品量的方法对机械车间的成本有直接影响,并且可以使切割程序更有利可图。

减少废品的方法之一是嵌套组件以充分利用一块材料。通常,此过程是手动完成的并且非常耗时。从3DEXPERIENCE 平台2023 年更新开始,我们现在拥有内置嵌套功能,可直接与我们的 CNC 编程工具集成。还有什么更好的呢?每个DELMIA CAM 角色都包含这些嵌套功能,无需额外费用!SOLIDWORKS官网

选择零件

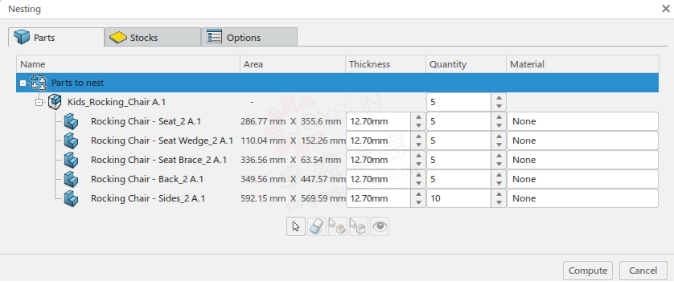

创建新的嵌套制造程序时,我收到提示的第一个选项是选择嵌套的各个零件。这可以在窗口中打开的各个零部件上完成,但我也可以选择整个装配体。选择顶级程序集有几个好处:

我不需要选择单独的组件  它跟踪每个组件的数量  表现出更好的设计意图

创建新的嵌套就是选择嵌套的各个零件

这些组件被放入一个列表中,并提供有关每个部分的信息。如果组件之间的厚度不同,则该信息以及每个部件的边界框区域将显示在此处。对于从颗粒材料上切割出来的零件,我们可以选择指定颗粒方向,以确保零件按照我们手动的方式嵌套。

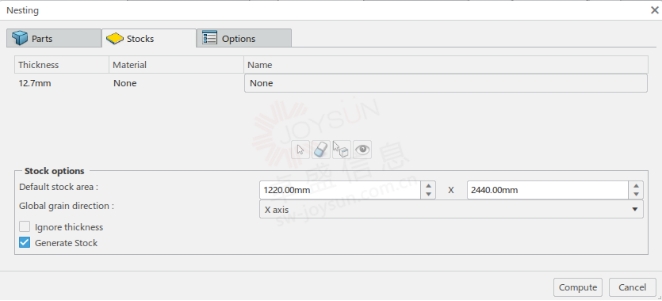

下一个可用选项卡是关于我们的库存的。该选项卡将根据嵌套的零件显示所需的所有不同材料厚度。如果我们的零件厚度为 1/2 英寸、3/4 英寸和全英寸,则嵌套软件将在正确尺寸的板材上对正确的组件进行排序。此外,我们可以指定所使用的纸张的尺寸长度和宽度。如果我们通常从 4 英尺 x 8 英尺的材料片上切割零件,我们会在此处指定,以确保我们在片材上安装正确数量的组件。正版SOLIDWORKS

根据嵌套的零件需要不同的材料厚度

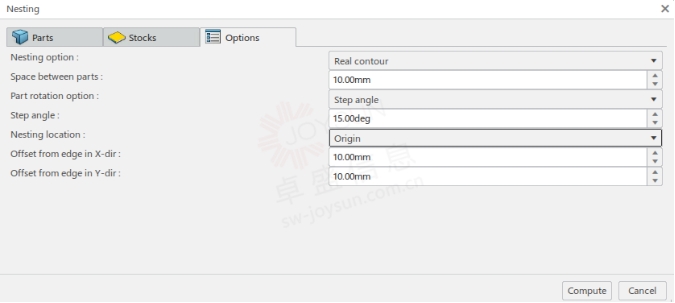

嵌套类型有两种选择:真实轮廓和边界框。边界框顾名思义,通过围绕零件的矩形边界框嵌套。“真实轮廓”选项使用零件的轮廓以最佳方式嵌套在一起。无论选择哪个选项,下一个选项都会确定如何旋转零部件以获得最佳嵌套并设置嵌套零件之间的间距。

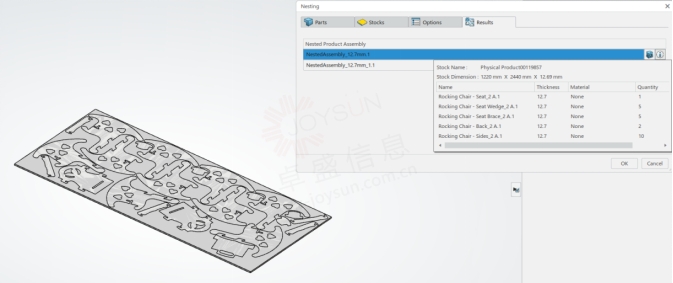

设置完所有选项后,即可计算嵌套。如果设定的组件数量超出了图纸的尺寸,则将计算多个嵌套图纸。此时可以循环不同的嵌套工作表。如果有些东西看起来不太对劲,那也不是问题!可以取消当前的嵌套,然后使用一批新的设置重新生成。无论如何,这些新的嵌套板材可以在我们的制造应用程序的下游使用!上海SOLIDWORKS

实施任何工具的目标都是始终提高流程效率并降低流程成本。最简单的方法之一就是自动化和优化现有流程。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023
