在SOLIDWORKS中使用草图的不太常见的方式

文章来源：SOLIDWORKS代理商-卓盛信息

让我们研究一下如何利用SOLIDWORKS中的草图的一些不太明显的方法。草图是SOLIDWORKS 中无处不在的一部分。显然，它们为常见的 3D 特征（如拉伸、旋转、扫描等）提供了初始几何形状。但它们的用途和效用超出了简单的特征创建范围。正版SOLIDWORKS

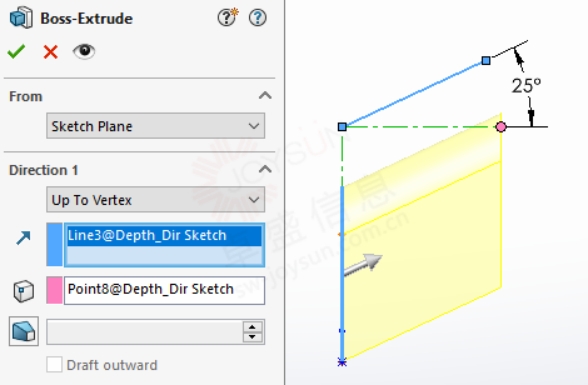

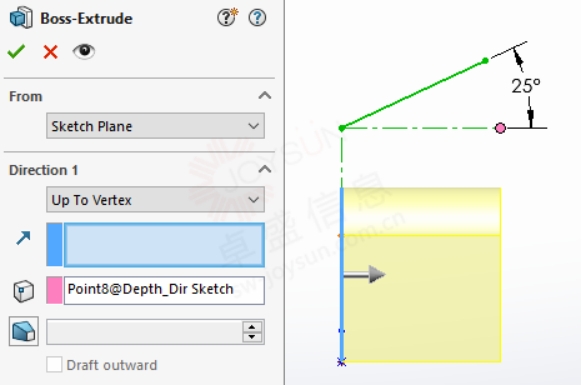

使用草图作为深度/方向参考- 选择顶点或端点来控制深度，和/或选取一条线来控制拉伸特征的方向。这也适用于装配体中的拉伸切割。

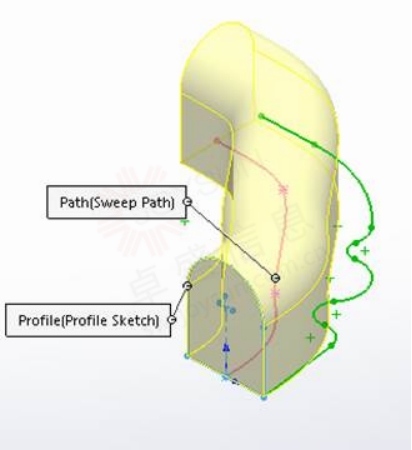

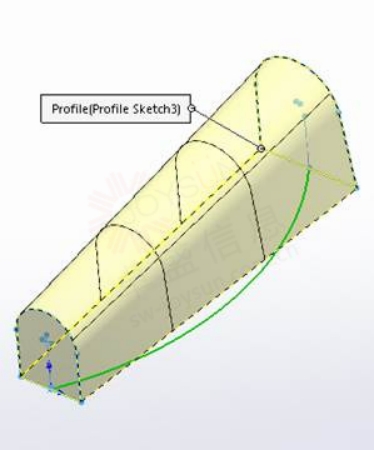

使用草图作为引导曲线 - 对于扫描或放样特征，绘制的引导曲线控制3D 特征传播时插值轮廓的形状和大小。同样，边界特征的方向 2可以使用草图作为参考。

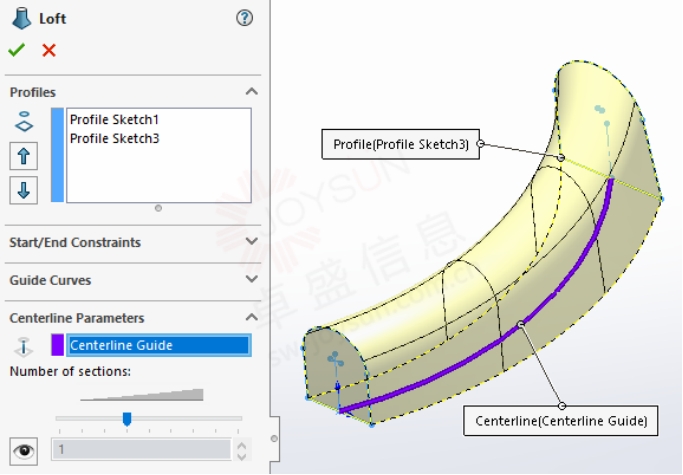

使用草图作为放样中心线 - 当放样特征传播时，草图中心线通过控制中间轮廓的位置来影响整体形状。上海SOLIDWORKS

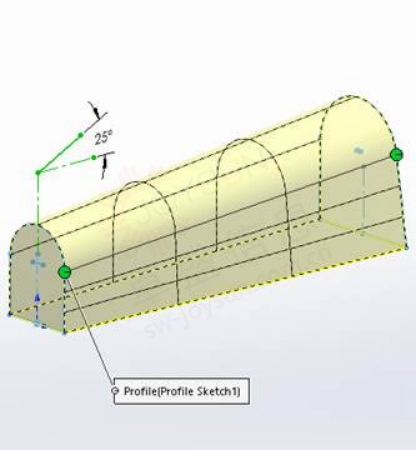

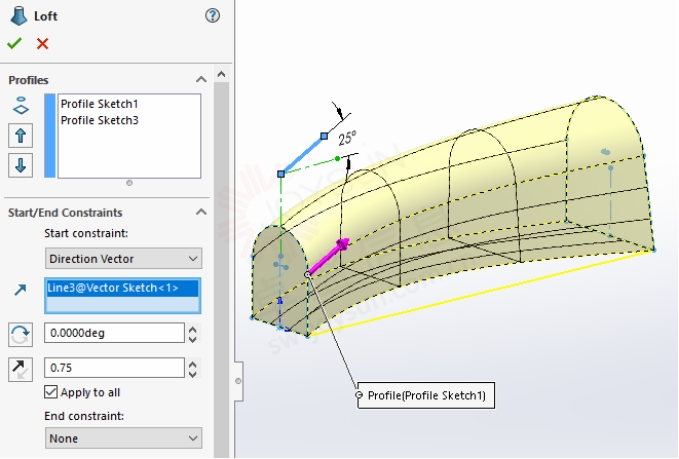

使用草图作为起点/终点约束相切的方向参考– 通过选择草图线作为特征起点或终点的相切参考，可以影响放样特征。边界要素的方向 1和方向 2也都提供此选项。

使用草图作为线性图案的方向参考- 有时我们需要在没有任何有用的线性边缘的零件上创建线性图案。首先创建一个草图，其中线的方向正确，然后在创建阵列特征时选择草图线。

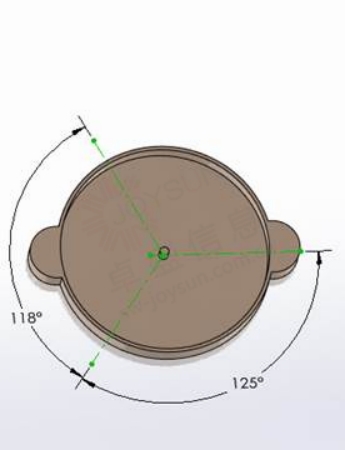

使用草绘线作为圆形图案的轴-当模型中没有任何可以轻松定义轴的拓扑（例如圆柱面或圆形边缘）时，此技术非常有用。只需在适当的位置绘制一条线，然后将其用作阵列特征的旋转轴即可。SOLIDWORKS价格

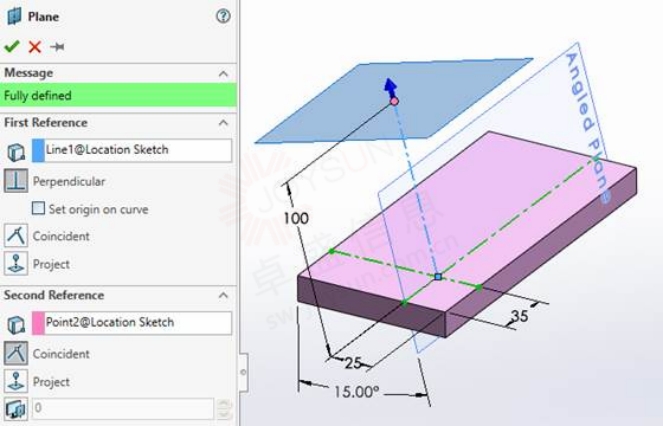

使用草图定义参考几何体（平面、轴、点）- 我们经常需要创建中间构造几何体作为定位 3D参考特征的参考。草图允许您在需要的地方精确定位参考平面、轴和点。购买SOLIDWORKS

我们研究了SOLIDWORKS中草图的八种不太常见的用途。尽管我们重点关注零件建模，但这并不是一个详尽的列表，草图在许多其他场景中也很有用。草图在装配体和工程图中也具有扩展实用性。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
