如何在SOLIDWORKS CAM中实现复杂设计

文章来源：SOLIDWORKS代理商-卓盛信息

几个月前，我在朋友家吃晚饭，有人给了我一个酒杯，引起了我对SOLIDWORKS的兴趣。玻璃的外部加工了一组螺旋槽。我的工程大脑立即开始思考我该如何在内部重新创建这种精确的设计。让我们看看它是如何工作的。江苏SOLIDWORKS

经过一些审查，我们可以使用SOLIDWORKS的每个许可证附带的SOLIDWORKS CAM Standard包来实现订阅支持。我们旅程的第一步是确定切割零件凹槽所需的路径。玻璃的不同直径是这个过程的复杂因素。有多种解决方案可以创建所需的路径，但最通用的是使用实体-曲面混合建模。这将创建一条相交曲线，该曲线将随着玻璃几何体的更改而更新。SOLIDWORKS价格

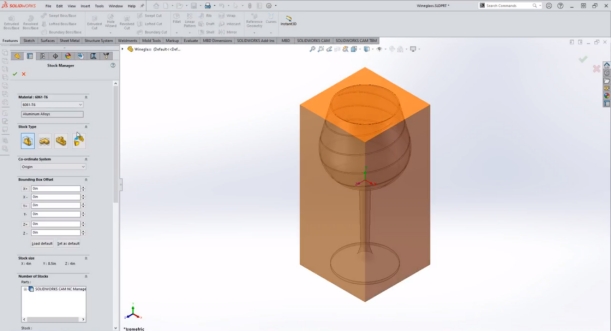

现在建模已经完成，是时候使用SOLIDWORKS CAM加工凹槽了。我们的第一步是创建一个抑制凹槽的配置。此新配置将通过使用库存管理器中的零件文件用于加工库存。选择当前零件模型，然后选择库存配置以完成该过程。购买SOLIDWORKS

要加工坡口，我们将使用曲线加工特征。我们马上看到了另一个原因，即相交曲线是槽路径的最佳解决方案。我们将在SOLIDWORKS CAM中重用它来创建加工特征。选择曲线后，继续设置特征的深度。加工特征完成后，我们将创建一个等间距的图案来加工第二个凹槽，然后创建操作。

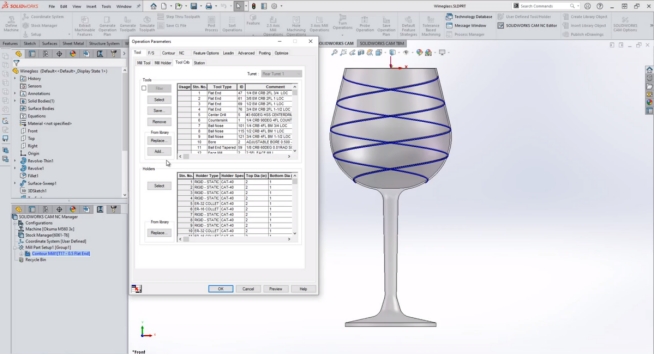

我们的下一步是更改操作设置以正确加工凹槽。目前，该操作使用的是平端铣刀，这将不起作用。通常，我们会提前定制技术数据库，以添加用于加工凹槽的工具。今天，我们将动态创建一个自定义工具。一切都从从库向工具床添加键槽工具开始，然后选择工具用于操作。添加什么尺寸的键槽工具并不重要，因为它将根据我们的槽直径进行定制。我们必须确保我们的刀具直径和总长度足够大，能够切割玻璃的下部。刀具突出也需要在支架定义中进行调整。最好使用图形窗口中的“工具”预览来检查干涉。SOLIDWORKS官网

下一步是调整轮廓边参数容差。当前值将使工具仅跟踪玻璃的外部。我们需要使用负值来切割玻璃，调整余量以匹配凹槽深度。

最后一个操作更改是修改引入线和引出线以匹配我们的模型。重叠部分需要删除，否则我们的凹槽将过长。确保引出线长度足够大，以防止刀具因咬边而缩回时发生碰撞。现在所有修改都完成了，我们可以创建工具路径了。正版SOLIDWORKS

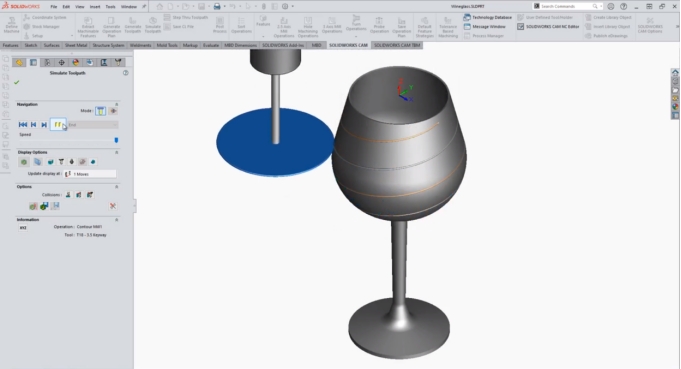

为了验证所有设置是否正确，我们将模拟刀具路径以查看所有设置。这将让我们知道刀具或刀架是否有任何干扰，并让我们检查最终加工的几何形状。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
