利用SOLIDWORKS布线和SOLIDWORKS电气布线

文章来源：SOLIDWORKS代理商-卓盛信息

在布线方面，我们有两种选择。我们可以使用标准布线工具手动布线，也可以使用SOLIDWORKS Electrical布线工具。最终，我们必须权衡我们的选择。手动布线很耗时，但会很精确。虽然自动布线速度更快，但最终布线可能需要进行一些必要的调整。江苏SOLIDWORKS

好像电线还不够复杂，让我们为我们的路线增加另一个复杂程度……使用线束。线束可能会成为一项艰巨的任务。尝试使用所有导线、电缆、连接器和是的……拼接自动布线线束。如果有一种方法可以将自动过程的速度与我们需要的手动方法中的细节结合起来，该怎么办？进来了，（我喜欢称之为）混合路由。首先，我们需要在SOLIDWORKS Electrical中设计线束。我们还需要我们的组件为路线做好准备——这意味着我们的部件需要通过内置连接点以及将这些部件与线束关联来实现“电子智能”。建议构建路由路径（EW_path），但这不是必需的。

到目前为止相当简单，对吗？至少与以前的功能没有什么不同…
这就是区别

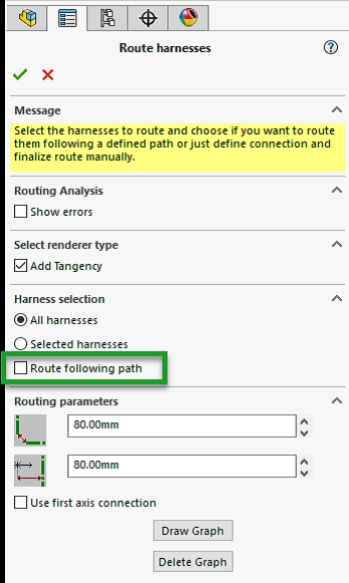

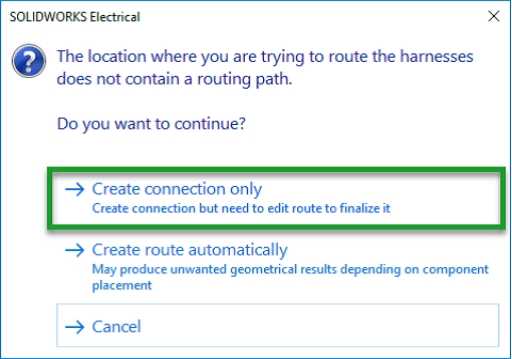

在布置线束函数，我们需要取消选中路线跟随路径选项并运行命令。我们收到关于路由路径的通知，但对于这种混合方法，我们将仅创建连接完成后，我们注意到线束现在位于功能树中。让我们继续编辑线束布线。SOLIDWORKS价格

我们首先要做的事情之一是打开我们的指南。通过查看指导方针，我们可以看到上一步中的实际路线。购买SOLIDWORKS

接下来是有趣的部分，这可能还需要一些预先计划。我们所说的预先规划是指我们应该确定哪些指导原则构成了我们最长的线路，因为所有其他线路最终都会连接到主“干线”

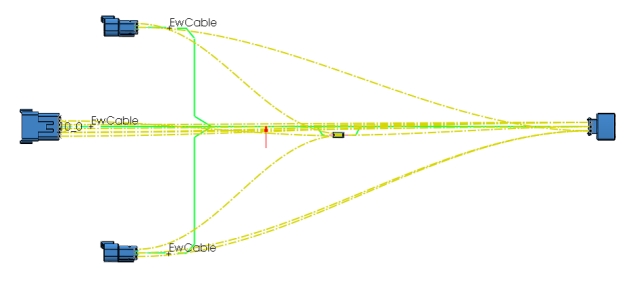

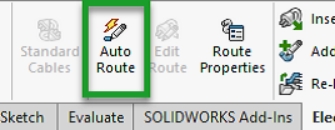

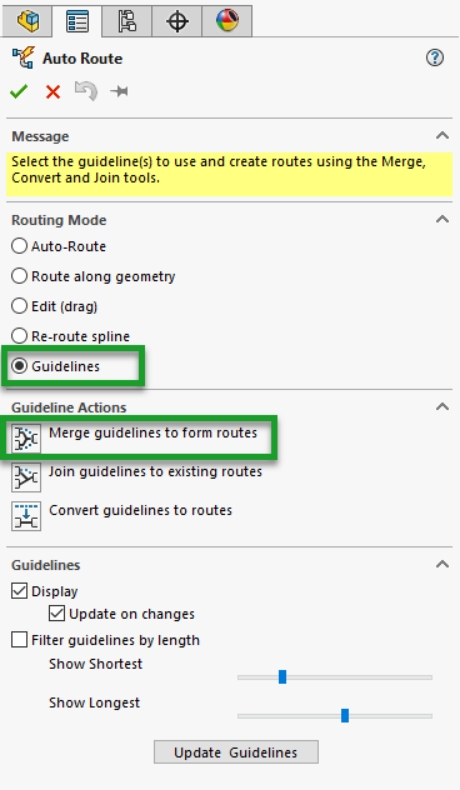

一旦我们确定了主线，我们将利用自动布线功能。让我们为路由模式选择准则选项，然后选择合并准则以形成路由。选择所需的准则并运行命令。我们将开始看到我们的路线走到一起。此时，我们需要将主干线拖曳或编辑到部件中所需的位置。如果我们创建了布线路径（EW_path），则可以在操作线束时将其用作指导。SOLIDWORKS官网

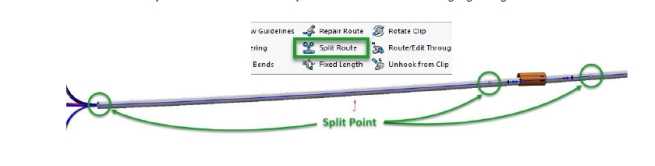

在添加其余导线之前，需要添加拆分点。其余每条导线至少需要一个分割，或者在某些情况下，导线的每一端需要一个点。每个点可以用于多条导线。您还可以使用合并准则时已创建的端点。正版SOLIDWORKS

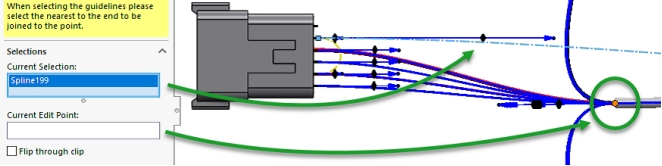

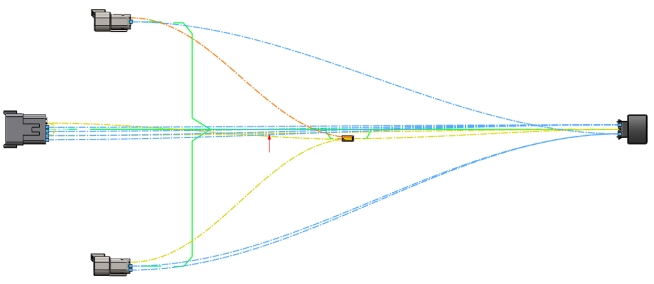

将主线和分割点放置到位后，我们将再次使用“自动布线”命令，但不是合并，而是将准则连接到现有布线。这在处理拼接时非常有用。是的，你看得对。我说的是拼接。只要您有拆分点，它也将连接接头（或内嵌元件）中的导线。

您还可以选择将参考线转换为路线。此选项只需创建一条导线来代替指南，这也有助于加快进程。

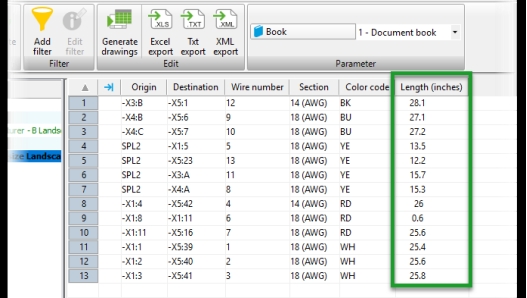

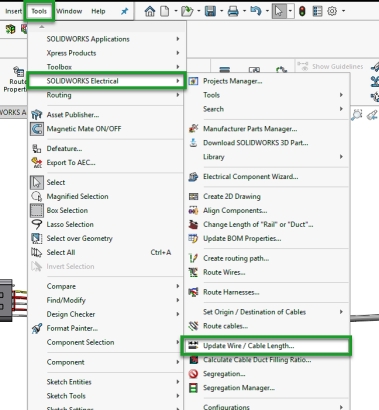

一旦我们对新创建的线束感到满意，我们就可以更新导线长度，并将必要的信息推回到SOLIDWORKS Electrical中以供报告使用。江苏SOLIDWORKS

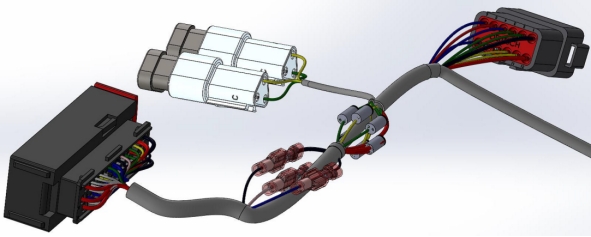

为了帮助客户可视化您的设计，以及将您的设计意图传达给团队或合作伙伴，这种混合布线方法可能是一种很有价值的工具。SOLIDWORKS价格

·

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
