SOLIDWORKS运动史上比较长的得分机会

文章来源：SOLIDWORKS代理商-卓盛信息

在SOLIDWORKS设立法院

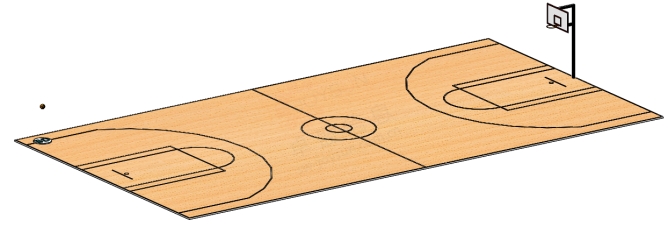

首先，我模拟了篮球、篮筐和球场。篮筐和球场都很简单。使用网上找到的标准尺寸，我用任意材料创建了模型，并在球场上添加了一个大徽章，以帮助可视化戴维斯在传奇射门时的位置。对于篮球，我将材质设置为橡胶，并使用壳功能调整球的质量。现在是时候把所有的资产整合到一个集合中，让真正的乐趣开始了！江苏SOLIDWORKS

使用SOLIDWORKS仿真准备运动研究

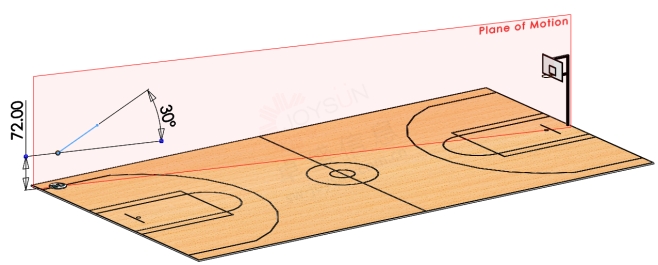

有了我们的场地，接下来让我们使用SOLIDWORKS Simulation准备动作研究。首先，我使用戴维斯的定位点和圆环中心的轴创建了一个平面。这样我们就有了一个代表戴维斯射门运动平面的平面。使用这个新平面，我绘制了一个草图，绘制了一条向上的线，并将一个端点放置在Davis位置的正上方，离地面6英尺。我将这条线的角度设置为相对于水平基准的30度。SOLIDWORKS价格

我选择这些值作为一个有根据的猜测，因为除了他拍摄的模糊视频和上面可以看到的89英尺长的记录之外，没有其他测量值或文档。这项研究应该保持一定的有效性，因为我正在确定这一射门对偏差的敏感程度（因此，射门的难度），而不是试图确定绝对测量值。建立初始方向向量后，我用球添加了两个队友。一个将原点放置在直线的末端，另一个将球的前平面垂直于直线。球现在就位了。购买SOLIDWORKS

创建运动研究

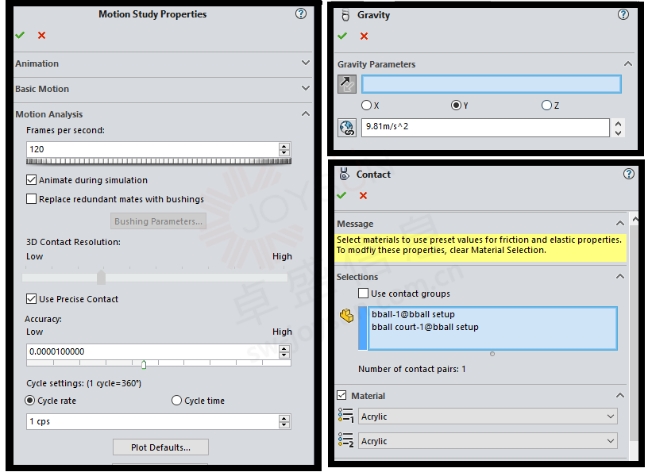

接下来，我们将进入实际的运动分析。首先，我需要创建一个新的运动研究，为此，我将首先为类型选择“运动分析”（确保启用了SOLIDWORKS运动插件！）。我现在需要编辑一些运动分析的运动研究属性。对于帧速率，我使用每秒120帧，选中“使用精确接触”复选框以与边缘交互，并将精度设置为中等（0.00001）。我将Y方向的重力设置为9.81 m/s2。对于我的身体接触，我设置了一个用于球和球场，另一个用于足球和篮筐（包括篮筐）。由于我的另一个假设，我把触点组都留作丙烯酸。SOLIDWORKS官网

回顾视频，我们可以看到戴维斯在投篮时根本没有利用篮板。幸运的是，这大大简化了我们的分析，因为我们可以忽略球和篮板之间的恢复系数，该系数受球的材质、篮板的材质和球的充气压力等因素的影响。简言之，我们正在寻找将球送入篮框的方法。

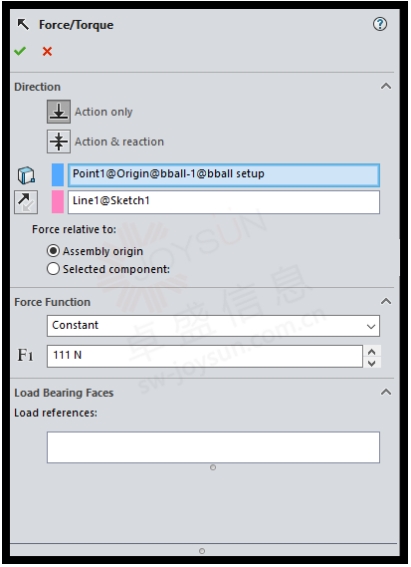

接下来，是施加力的时候了。再次研究视频，我们看到戴维斯持球约0.3秒，但仅0.1秒左右，他似乎在施力。因此，我使用0.1秒作为施加力的持续时间。我将方向设置为“仅动作”，应用于球的原点，并使用草图中的方向向量作为方向。正版SOLIDWORKS

运行运动研究

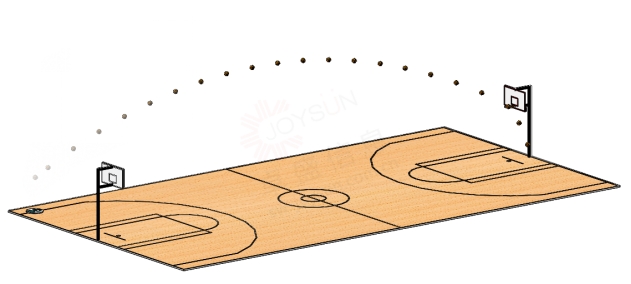

在确定恒力的正确大小之前，只是一个试错的问题。大约20分钟后，发现了该值。施加111牛顿（N）的力，持续0.1秒，从离地6英尺的地方以35度角发射，我们得到这张照片：

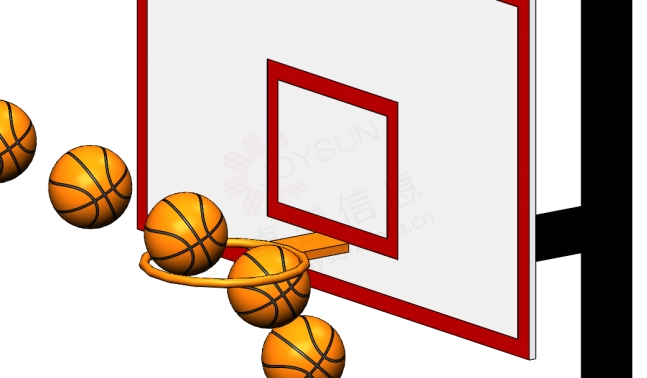

它实际上击中了轮辋的死点，尽管它在下降的过程中夹住轮辋背面。更令人惊讶的是，要想毁掉这场比赛，需要付出什么代价。将力设置为110 N或112 N（持续时间仍为0.1秒）会错过射门。为了说明这样一个微小的变化是多么令人困惑，考虑一下这个：翻转一个电灯开关需要1牛顿的力。这真的是一个传奇性的投篮，不仅从实现这一目标的意义上来说，而且从戴维斯男爵（Baron Davis）在离夺得NBA最长得分球冠军还有0.7秒的时候实现了这一目标这一事实来看。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
