锁定 SOLIDWORKS 同心配合

文章来源：SOLIDWORKS代理商-卓盛信息

从 SOLIDWORKS 2014 开始，您可以锁定同心配合的旋转。这有助于避免在不希望组件旋转时所需的其他配合。

如何快速判断同心配合旋转是否已锁定

要查看同心配合旋转是否已锁定，只需查看组件的配合图标即可。 常规同心图标将显示两个同心圆。 锁定的旋转图标内部将有一个实心圆圈。 以下图像使用痕迹导航和 D 键以便于查看。江苏SOLIDWORKS

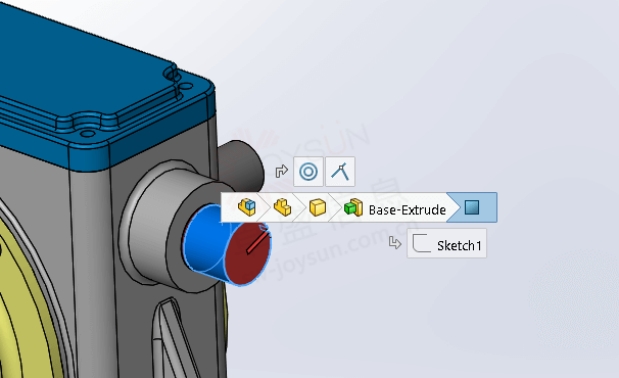

图 1：SOLIDWORKS 同心配合解锁旋转

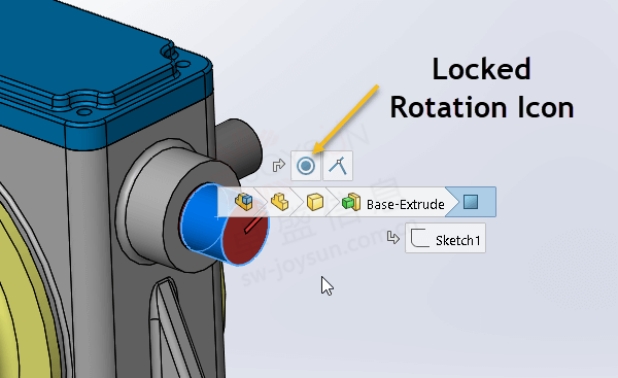

图 2：SOLIDWORKS 同心配合锁定旋转

如果组件已经完全定义怎么办？

如果元件已完全定义，则尝试锁定其同心配合之一将失败，并提供一条消息，指出所有同心配合的旋转都已锁定。 如图 3 所示，三个同心配合实际上没有锁定（基于图标），但它仍然给出消息。 由于同心配合完全定义了组件，因此锁定旋转将不再适用。SOLIDWORKS价格

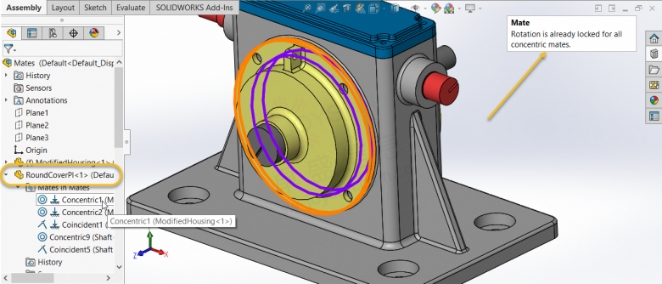

图 3：SOLIDWORKS 同心配合旋转已锁定

锁定整个装配体中的所有自由同心配合

您还可以锁定整个装配体中的所有自由同心配合。 右键单击整个 Mates 文件夹，然后选择“锁定同心旋转”。 但同样，它只会锁定那些应用于可以自由旋转的定义组件的组件。购买SOLIDWORKS

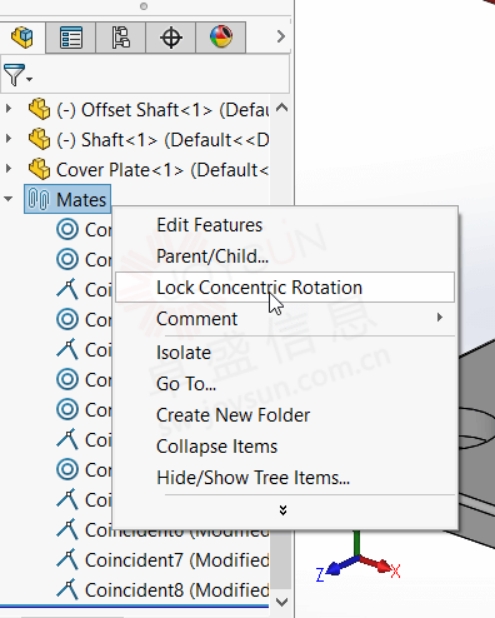

图 4：SOLIDWORKS 锁定所有同心配合

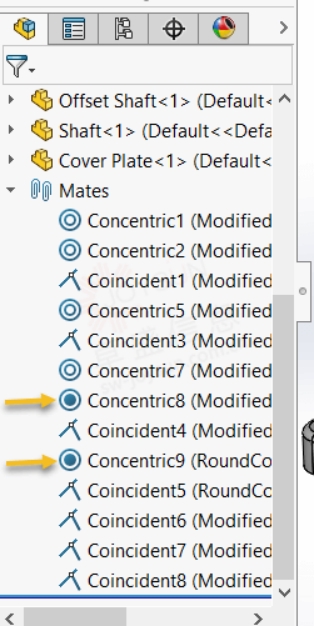

图 5：SOLIDWORKS 仅锁定自由同心配合

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
