通过配置改进您的 SOLIDWORKS 焊件

文章来源:SOLIDWORKS代理商-卓盛信息

结合使用 SOLIDWORKS 焊件和零件配置,您可以轻松生成和更新各种框架尺寸的切割清单。在本例中,我们将查看一个使用基本木托盘的示例。

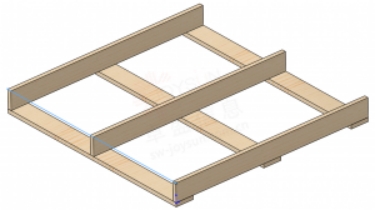

在图中,已经创建了木托盘的底座。绘制了一条水平草图线(蓝线)以表示横跨托盘顶部的水平木头。这里的诱惑可能是沿着托盘的整个长度绘制像这样的线条,并为每个线分配一个木制构件轮廓。江苏SOLIDWORKS

然而!在这种情况下,假设此托盘的多个配置将存在于同一个零件文件中,其中配置的项目将是总长度。必须添加多个草图(在某些配置中被抑制),以及被抑制和未被抑制的框架成员,这将是多么痛苦。这可以通过使用线性模式轻松实现。

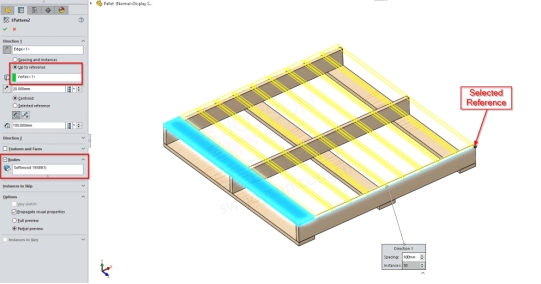

在此草图线上放置初始焊件实体后,应放置特征线性阵列。如下图所示,只需选择“最多参考”选项,应用适当的间距,然后在“主体”部分中选择您的焊件主体,而不是“特征和面部”。SOLIDWORKS价格

选择焊件主体

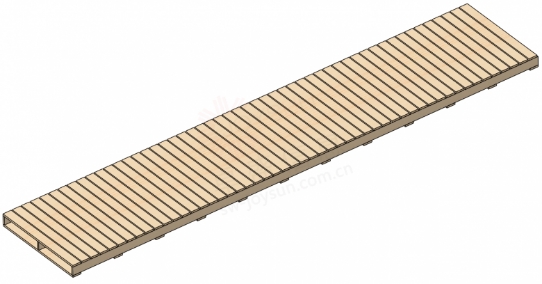

完成此操作后,调整托盘的长度将使用的焊件成员数量适当增加!无论您的托盘变得多长且尺寸不合适,都无需绘制额外的线条或计算单个实体!购买SOLIDWORKS

图案化为任意长度的焊件主体

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023)
